1
Теоретические основы процесса

Получение азотной кислоты методом прямого синтеза основано на
взаимодействии жидких оксидов азота с водой и кислородом под давлением и при
повышенной температуре. Технологическая схема производства кислоты включает в
себя следующие стадии:

—       Получение аммиачно-воздушной смеси.

—       Окисление аммиака

—       Охлаждение нитрозных газов и окисление NO
до NO2

—       Абсорбция оксидов азота

. Окисление аммиака до оксида азота
(II)

При окислении аммиака кислородом воздуха
на катализаторе возможно протекание следующих реакций:

NH3 5О2 = 4NO 6Н2О
— ΔНΔН=907,3 кДж (1)

NH3 4О2 = 2N2О
6Н2О — ΔН ΔН = 1104,9 кДж (2)

NH3 3О2 = 2N2
6Н2О — ΔНΔН = 1269,1 кДж (3)

а также реакция с участием образующегося
оксида азота (II):

4NH3 6NO =
5N2 6H2О-ΔН ΔН = 110 кДж (4)

Все реакции практически необратимы,
поэтому направление процесса окисления определяется соотношением скоростей
реакций 1-4. Из трех основных реакций окисления аммиака (1 — 3) реакция 3
термодинамически наиболее вероятна, так как протекает с максимальным выделением
тепла.

Поэтому, в отсутствии катализатора окисление аммиака идет
преимущественно до элементарного азота. Для ускорения целевой реакции окисления
до оксида азота (II) применяют селективно действующие катализаторы. В
современных установках используют платиновые катализаторы в виде пакета сеток
из сплава платины с 7,5% родия, или двухступенчатые катализаторы в виде слоя
таблетированной смеси оксидов железа (III) и хрома (III).

·   диффузия молекул аммиака
и кислорода из газовой фазы к поверхности катализатора;

·   активированная адсорбция
молекул кислорода на поверхности катализатора с образованием промежуточного
соединения;

·   хемосорбция молекул
аммиака и образование комплекса;

·   разложение комплекса с
регенерацией катализатора и образованием молекул оксида азота (II) и воды;

·   диффузия продуктов
реакции с поверхности катализатора в газовую фазу.

Определяющей стадией всего процесса
окисления является скорость диффузии кислорода к поверхности катализатора.
Следовательно, каталитическое окисление аммиака на платиновом катализаторе
протекает преимущественно в диффузионной области, в отличие от окисления на окисном
катализаторе, которое идет в кинетической области.

Платиновые катализаторы чувствительны к
каталитическим ядам, содержащимся в аммиаке и воздухе, образующим
аммиачно-воздушную смесь (АВС). Так как вследствие этого активность
катализатора снижается, его периодически регенерируют промывкой соляной или
азотной кислотой.

В процессе работы поверхность катализатора
разрушается и частицы его уносятся с потоком газа. Эрозия катализатора тем
больше, чем выше температура, давление и объемная скорость газа, проходящего
через катализатор. В присутствии платиновых катализаторов селективность
процесса окисления аммиака до оксида азота (II):

Техническое производство азотной кислоты | Snab365

составляет 0,95-0,98 дол, ед. В этих условиях скорость окисления
до оксида азота (II) описывается уравнением:

Техническое производство азотной кислоты | Snab365
где: Техническое производство азотной кислоты | Snab365Техническое производство азотной кислоты | Snab365 — парциальное
давление аммиака, окисляемого дооксида азота (I) и элементарного азота
(реакции2иЗ),

к —
константа скорости.

Энергия активации этой реакции составляет 33,494 кДж/ моль.

Из двух реакций (2 и 3), конкурирующих с целевой реакцией
окисления аммиака (1), наиболее опасной является реакция 3, приводящая к
образованию элементарного азота. Скорость обеих реакций (1 и 3) может быть
описана общим для гетерогенных реакций уравнением:

Техническое производство азотной кислоты | Snab365

и зависит от таких параметров процесса как
температура (через Км), давление и состав АВС, то есть отношение
кислород: аммиак,время контактирования, то есть время пребывания АВС в зоне
катализатора. Влияние этих факторов на скорость окисления аммиака до оксида
азота (II) по реакции 1 и до азота по реакции 3 и, следовательно, выход
продуктов окисления, различно.

Температура. Повышение температуры
способствует увеличению скорости реакций и коэффициента диффузии аммиака в
смеси и, поэтому, является наиболее эффективным средством, увеличения скорости
процесса, протекающего преимущественно в диффузионной области. Это
подтверждается термодинамическими данными табл.3.1.

Термодинамические характеристики реакций
окисления аммиака

Таблица 3.1

Реакция

ΔН,
Дж/моль

ΛG,
кДж/моль

298°К

1173оК

4NH3
2 = 4NO 6Н2О

-226,0

-246,2

-414,6

4NH3
2 = 2Н22О

-317,2

-326,9

-335,2

Из таблицы следует, что вероятность
реакции окисления до оксида азота (II) с повышением температуры возрастает
почти вдвое, а реакции окисления до азота почти не изменяется.

Состав АВС. Соотношение аммиака и
кислорода в газовой смеси влияет на температурный режим и общую скорость
процесса в том случае, если лимитирующей в нем является химическая реакция, то
есть процесс протекает в кинетической области. При стехиометрическом
соотношении компонентов в АВС степень превращения аммиака в оксид азота (II) не
превышает 0,65 дол. ед. Для увеличения выхода оксида азота (II) процесс ведут
при отношении О2: NH3 = 1,8-2,0, что соответствует
содержанию в АВС 0,095-0,105 об. долей аммиака и 0,18-0,19 об. долей кислорода.
Избыток кислорода используется на стадии доокисления оксида азота (II), а
указанный состав АВС обеспечивает автотермичность процесса окисления и лежит за
пределом взрывчатости АВС.

Давление. Повышение давления
ускоряет процесс окисления аммиака за счет увеличения концентрации реагентов и
производительности катализатора, что позволяет сократить размеры аппаратуры. При
этом, однако, снижается выход оксида азота (II) и увеличивается эрозия и унос
катализатора, что удорожает продукцию.

Время контактирования. Скорость
каталитического окисления аммиака до оксида азота (II) весьма высока. За
десятитысячные доли секунды степень превращения составляет 0,97 — 0,98 дол. ед.
при атмосферном давлении и 0,96-0,98 при давлении 0,8-1,0 МПа. Время
контактирования может быть рассчитано из формулы:

Техническое производство азотной кислоты | Snab365 (8)

где: Vkобъем
катализатора, определяемый в случае платинового катализатора числом сеток в
пакете, W — объемная скорость АВС. Время контактирования зависит от
природы катализатора и составляет; для платиновых катализаторов 10-4
— 10-5с, для окисных катализаторов около 10-2с.
Увеличение времени контактирования, то есть снижение объемной скорости АВС
приводит к развитию реакции окисления аммиака до элементарного азота.

Оптимальный режим процесса на этой стадии
должен обеспечить селективность окисления аммиака, минимальные потери
катализатора вследствие его уноса и автотермичность процесса. Этим требованиям
удовлетворяют следующие условия: температура 800°С, давление 0,1-1,0 МПа,
молярное отношение О2: NH3 — 1,8-2,0, время
контактирования 1-2·10-4 с.

Для соблюдения этих условий исходная АВС
должна иметь состав: аммиак 0,10-0,115 об. дол., кислород 0,18-0,19 об. дол.,
азот 0,70-0,72 об. дол.

При использовании АВС такого состава
нитрозные газы, выходящие из контактного аппарата, содержат от 0,08 до 0,11 об.
дол, оксида азота (II).

2. Абсорбция оксида
азота (IV)

Нитрозные газы, поступающие на абсорбцию,
представляют сложную смесь различных оксидов азота (NO2, N2O4,
NO, N2О), элементарного азота, кислорода и паров воды. Их состав
зависит от условий окисления, то есть от состояния системы, описываемого
реакциями 9-11.

Все оксиды азота, входящие в состав
нитрозных газов, нерастворимы в воде, но, за исключением оксида азота (II),
взаимодействуют с ней. Поглощение их водой сопровождается химической реакцией
хемосорбции, протекающей в системе «газ — жидкость», описываемой
уравнениями:

Техническое производство азотной кислоты | Snab365, где ΔН=116 кДж
(9)

Техническое производство азотной кислоты | Snab365, где ΔН=59 кДж
(10)

и распада нестойкой азотистой кислоты по уравнению:

Техническое производство азотной кислоты | Snab365, где ΔН=76 кДж
(11)

Суммируя уравнения 9 и 11 и 10 и 11, получаем итоговые уравнения
поглощения оксидов азота водой:

Техническое производство азотной кислоты | Snab365, где ΔН=136 кДж
(12)

Техническое производство азотной кислоты | Snab365, где ΔН=101 кДж
(13)

Из этих уравнений следует, что при абсорбции из трех моль оксида
азота (IV) образуется два моля азотной кислоты и один моль оксида азота (II),
который возвращается в цикл и снова окисляется до оксида азота (IV).

Механизм образования азотной кислоты при абсорбции оксида азота
(IV) водой, а затем образующейся водной азотной кислотой, заключается в том,
что оксид азота (IV) диффундирует через пограничный слой газа к поверхности
жидкости и абсорбируется ею. При этом оксид азота (IV) реагирует с водой
(реакция 9) со скоростью, превышающей скорость диффузии и скорость реакции
разложения азотистой кислоты (реакция 11).

Образующийся оксид азота (II) выделяется в газовую фазу, где
окисляется кислородом до оксида азота (IV).

Скорость процесса абсорбции оксида азота (IV) водой описывается
уравнением для гетерогенных процессов:

Техническое производство азотной кислоты | Snab365 (14)

где Δр — движущая сила абсорбции,

Техническое производство азотной кислоты | Snab365 — парциальное давление NO2 в газовой фазе,

Техническое производство азотной кислоты | Snab365 — равновесное давление NO2 у поверхности водного
раствора азотной кислоты.

С повышением концентрации кислоты в процессе абсорбции возрастает
равновесное давление оксида азота (IV) и снижается движущая сила процесса.
Вследствие этого процесс абсорбции замедляется.

Техническое производство азотной кислоты | Snab365

Рис.3.1 Зависимость абсорбционного объема от степени абсорбции.

Состояние системы «NO2-HNO3-H2
и, следовательно, концентрация получаемой азотной кислоты зависит от
температуры, давления, парциального давления оксида азота (IV) в поглощаемой
газовой смеси и концентрации образовавшейся кислоты. При понижении температуры
и концентрации кислоты и повышении давления степень абсорбции оксида азота (IV)
водной азотной кислотой возрастает, тем интенсивнее, чем выше концентрация его
в нитрозных газах. При атмосферном давлении и температуре 25°С абсорбция оксида
азота практически прекращается, когда концентрация кислоты достигнет 0,65 масс.
долей (рис.3.2).

Таким образом, возможность получения азотной кислоты концентрацией
более 0,65 масс. дол. объективно ограничена температурой и давлением процесса
абсорбции и содержанием оксида азота (IV) в нитрозных газах. В реальных
условиях производства при температуре 40оС, давлении 0,1 МПа и
понижении содержания оксида азота вследствие его поглощения из газа
концентрация получаемой кислоты не превышает 0,5масс. дол. Получение азотной
кислоты более высокой концентрации требует иной технологии.

Техническое производство азотной кислоты | Snab365

Рис.3.2 Зависимость степени абсорбции NO2
от концентрации образующейся кислоты.

Степень абсорбции оксида азота (IV)
непосредственно связана с абсорбционным объемом аппаратуры. Повышение степени
абсорбции требует, особенно, в конце процесса, значительного увеличения
абсорбционного объема. Так, если степень абсорбции, равная 0,92 дол. ед., может
быть достигнута при V=22 м3/ т кислоты, то для
повышения ее до 0,98 дол. единицы, то есть на 6,5% абсорбционный объем должен
быть увеличен до 70 м3/т. (рис.3.2.). Так как увеличение
абсорбционного объема вызывает резкое возрастание капитальных затрат, то
экономически более выгодно не добиваться степени абсорбции выше 0,98 дол. ед.,
а поглощать остатки оксида азота (IV) в отходящих газах щелочными поглотителями
с последующим окислением образовавшегося нитрита натрия концентрированной
азотной кислотой и возвращением оксида азота (II) в цикл (инверсия оксида азота
(II)):

Техническое производство азотной кислоты | Snab365,

Техническое производство азотной кислоты | Snab365.

Оптимальные условия окисления аммиака:

. Температура. Реакция аммиака на платине начинается при
145 0С, но протекает с малым выходом NO и образованием
преимущественно элементарного азота. Повышение температуры приводит к
увеличению выхода окиси азота и росту скорости реакции. В интервале 700-1000 0С
выход NO может быть доведен до 95-98%. Необходимый температурный режим процесса
может поддерживаться за счет тепла реакций окисления. Для сухой
аммиачно-воздушной смеси, содержащей 10% NH3, при степени конверсии
96% теоретическое повышение температуры газа составляет примерно 705 0С
или около 700 0С на каждый процент аммиака в исходной смеси.
Применяя аммиачно-воздушную смесь, содержащую 9,5% аммиака, можно за счет
теплового эффекта реакции достигнуть температуры порядка 600 0С, для
еще большего повышения температуры конверсии необходим предварительный подогрев
воздуха или аммиачно-воздушной смеси. Следует учитывать, что подогревать аммиачно-воздушную
смесь можно только до температуры не выше 150-200 0С при температуре
греющего газа не более 400 0С. В противном случае возможна
диссоциация аммиака или его гомогенное окисление с образованием элементарного
азота.

Верхний предел повышения температуры контактного окисления аммиака
определяется потерями платинового катализатора. Если до 920 0С
потери платины в какой-то мере компенсируются ростом активности катализатора,
то выше этой температуры рост потерь катализатора значительно опережает увеличение
скорости реакции.

. Давление. Применение повышенного давления при получении
разбавленной азотной кислоты в основном связано со стремлением увеличить
скорость окисления окиси азота и переработки образующейся двуокиси азота в
азотную кислоту.

Термодинамические расчеты показывают, что и при повышенном
давлении равновесный выход NO близок к 100%. Однако высокая степень
контактирования в этом случае достигается лишь при большом количестве
катализаторных сеток и более высокой температуре.

При выборе оптимального давления следует иметь в виду, что
повышение давления приводит к росту потерь платины. Это объясняется увеличением
температуры катализа, применением многослойных сеток и усилением их
механического разрушения под действием большой скорости газа.

. Содержание аммиака в смеси. Для окисления аммиака обычно
применяют воздух, поэтому содержание аммиака в смеси определяется содержанием
кислорода в воздухе. При стехиометрическом отношении О2: NH3=1,25
выход окиси азота не значителен. Для увеличения выхода NO требуется некоторый
избыток кислорода, следовательно содержание аммиака в смеси должно быть меньше
14,4%. В заводской практике содержание аммиака в смеси поддерживают в пределах
9,5-11,5%, что соответствует отношению O2: NH3=2: 1,7.

Суммарная реакция, определяющая потребность в кислороде при
переработке аммиака в азотную кислоту NH3 2O2=HNO3 H2O
дает отношение O2: NH3=2, что соответствует содержанию
аммиака в исходной смеси, равному 9,5%. Это говорит о том, что увеличение
концентрации аммиака в смеси выше 9,5% в конечном итоге не приведет к росту
концентрации NO, так как в этом случае в адсорбционную систему придется вводить
дополнительный воздух.

. Влияние примесей. Платиновые сплавы чувствительны к
примесям, содержащимся в аммиачно-воздушной смеси. Предварительная очистка
газов увеличивает продолжительность работы катализатора. Однако со временем
катализатор постепенно отравляется и выход NO снижается. Для удаления ядов и
загрязнений сетки периодически регенерируют посредством обработки их 10-15%
раствором соляной кислоты.

. Смешение аммиака с воздухом. Полная однородность
аммиачно-воздушной смеси, поступающей в зону контактирования, является одним из
основных условий получения высокого выхода окиси азота. Хорошее смешение газов
имеет большое значение не только для обеспечения высокой степени
контактирования, но и предохраняет от опасности взрыва. Конструкция и объем
смесителя должны в полной мере обеспечивать хорошее перемешивание газа и
исключать проскок аммиака отдельными струями на катализатор.

Оптимальные условия окисления окиси азота.

При понижении температуры и повышении давления газа равновесие
реакции смещается вправо. При температурах ниже 200 0С и давлении 1
атм. окисление окиси азота может осуществляться почти на 100%, так что в этих
условиях реакцию можно рассматривать как необратимую, протекающую в сторону
образования азота. При температурах выше 700 0С происходит почти
полная диссоциация NO2 на окись азота и кислород.

Оптимальные условия абсорбции окислов азота при получении
разбавленной азотной кислоты:

1. Температура. Все реакции, протекающие в абсорбционной
системе, за исключением разложения азотистой кислоты, сопровождаются выделением
тепла, поэтому их равновесие смещается вправо при понижении температуры.
Благодаря этому понижение температуры способствует увеличению концентрации
продукционной кислоты. Кроме того, понижение температуры благоприятно
сказывается и на производительности системы, так как при этом увеличивается
скорость окисления NO. Снижение температуры с 40 до 0 0С позволяет
увеличить производительность установки в два раза.

На практике температуру абсорбции поддерживают в пределах 20-40 0С.
Дальнейшее понижение температуры хотя и благоприятно сказывается на процессе,
но приводит к повышению энергетических затрат и увеличению количества
растворенных в азотной кислоте окислов азота, которые с водой не
взаимодействуют, и в конечном итоге, теряются.

. Давление. Повышение давления даже в небольшой мере
позволяет значительно ускорить процесс образования HNO3 и сократить
реакционный объем. Также повышение давления позволяет увеличить степень
поглощения окислов азота.

2 Описание
технологической схемы

В основу схемы АК-72, разработанной в СССР, положен замкнутый
энерготехнологический цикл с двухступенчатой конверсией аммиака и охлаждением
нитрозных газов под давлением 0,42-0,47 МПа и абсорбцией оксидов азота при
давлении 1,1-1,26 МПа; продукция выпускается в виде 60% -ной HNO3.
Первый агрегат АК-72 мощностью 380 тыс. т/год был пущен в 1976 г.

Принципиальная технологическая схема процесса приведена на
рис.3.3.

Техническое производство азотной кислоты | Snab365

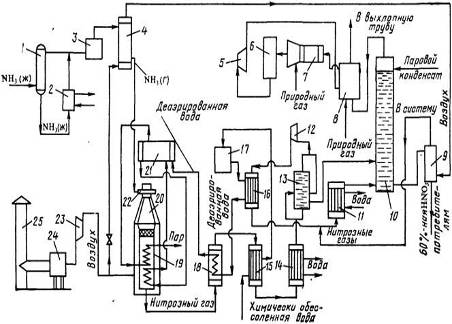

Рисунок 3.3 — Технологическая схема производства
азотной кислоты АК-72:
1 — ресивер; 2 — испаритель; 3, 24 — фильтры; 4, 15 —
подогреватели; 5 — рекуперационная турбина; 6 — реактор каталитической очистки;
7 — смеситель; 8 — топочное устройство; 9 — продувочная колонна; 10 —
абсорбционная колонна, 11, 14 — водяные холодильники; 12, 23 — компрессоры; 13
— газовый промыватель; 16, 18 — холодильники нитрозных газов; 17 —
деаэрационная колонна; 19 — котел-утилизатор; 20 — контактный аппарат; 21 —
барабан с сепарационным устройством; 22 — смесительная камера; 25 — труба для
забора воздуха

Воздух забирают из атмосферы через трубу 25, очищают от пыли
в фильтре 24, сжимают воздушным компрессором 23 до 0,42 МПа и, разделив на два
потока, подают в контактный аппарат и подогреватель аммиака. Жидкий аммиак
(парожидкостная смесь) через ресивер 1 поступает в испаритель 2, где испаряется
при 10-16°С и давлении 0,6 МПа.

После испарителя газообразный аммиак очищают от масла и
механических примесей в фильтре 3 и направляют в подогреватель аммиака 4, где
он нагревается до 80-120°С воздухом.

Очищенный воздух и аммиак поступают в смесительную камеру 22
контактного аппарата 20. Образующаяся аммиачно-воздушная смесь содержит
9,6-10,0% NH3. Пройдя тонкую очистку в фильтре, встроенном в контактный
аппарат, аммиачно-воздушная смесь поступает на двухступенчатый катализатор,
состоящий из трех платиноидных сеток и слоя неплатинового катализатора.
Нитрозные газы при температуре 840-860°С поступают в котел-утилизатор 19,
расположенный под контактным аппаратом, где за счет их охлаждения получают пар
давлением 40 МПа с температурой 440°С. Котел питают химически очищенной водой,
деаэрированной в колонне 17. Деаэрированная вода проходит теплообменник 16, где
нагревается нитрозными газами до 150°С, экономайзер 18 и затем поступает в
барабан котла-утилизатора 21. Нитрозные газы после котла-утилизатора
охлаждаются в экономайзере 18, отдают свою теплоту в подогревателе 15 и затем
поступают в водяной холодильник 14 для дальнейшего охлаждения до 55 0С.
При охлаждении нитрозных газов происходит конденсация паров воды с образованием
40-45% -ной азотной кислоты, которая подается в газовый промыватель 13. Сюда же
поступают нитрозные газы. В промывателе происходит одновременно с охлаждением
промывка нитрозных газов от нитрит — нитратных солей и дальнейшая конденсация
азотной кислоты. Кислота из нижней части промывателя подается в абсорбционную
колонну 10, а нитрозные газы сжимаются в компрессоре 12 до 11-12,6 МПа,
нагреваясь при этом до 210-230°С. После сжатия нитрозные газы охлаждают в
холодильнике 16 до 155-165°С, в холодильнике 11 второй ступени до 60-65°С и
подают в абсорбционную колонну 10. На тарелках колонны расположены змеевики для
охлаждения кислоты. Сверху в колонну поступает паровой конденсат (Н2O)
с температурой не выше 40°С. Снизу колонны выводится 58-60% -ная азотная
кислота; она поступает в продувочную колонну 9 для удаления растворенных в ней
оксидов азота и далее направляется в хранилище.

Отходящий газ из абсорбционной колонны нагревается в
подогревателе (топочном устройстве) 8, смешивается в смесителе 7 с природным
газом и подогретый до 480°С направляется на каталитическую очистку от оксидов
азота в реактор. Катализатором очистки служит алюмопалладиевый катализатор
АПК-2. После каталитического разложения выхлопные газы, содержащие до 0,008%
оксидов азота при температуре 750°С, поступают в рекуперационную турбину 5,
входящую в состав газотурбинного агрегата. Здесь тепловая энергия выхлопных
газов преобразуется в механическую с одновременным снижением давления газа до
0,95-1,05МПа. Энергия, вырабатываемая в газовой турбине, используется для
привода компрессоров 12 и 23 (нитрозного и воздушного).

Описание основного оборудования:

.        Аппарат для очистки атмосферного воздуха — прямоугольный аппарат,
корпус изготовлен из двухслойной стали, внутри размещены фильтры грубой очистки
ФГО-1,8 и 90 фильтров тонкой очистки Д 33-кл. работает при разрежении 5 кПа,
расход воздуха до 220 тыс. м3/ч.

2.      Испарители аммиака ИТГ-500 — кожухотрубчатые
многоходовые теплообменники из углеродистой стали. В трубках циркулирует вода,
в межтрубном пространстве — испаряющийся жидкий аммиак. Давление в межтрубном
пространстве 1,6 МПа, температура до — 25 0С; в трубках — 1,0 МПа,
температура до 30 0С

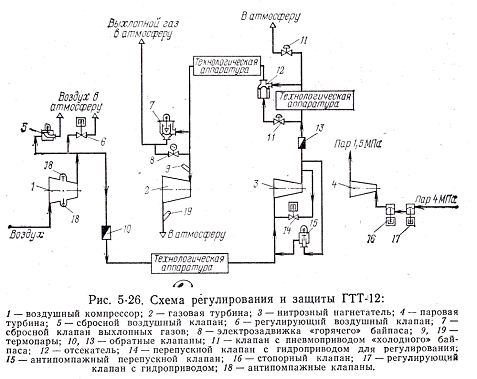

3.      Газотурбинный турбокомпрессорный агрегат
ГТТ-
12.
В состав агрегата входят воздушный осевой компрессор, центробежный нагнетатель
нитрозного газа, газовая турбина, включающая турбины высокого и низкого
давления, паровая турбина.

4.      Контактный аппарат. Под контактным
аппаратом размещены пароперегреватель и испарительный пакет котла —
утилизатора. В рубашку аппарата подается воздух, который смешивается с аммиаком
в смесителе, встроенным в контактный аппарат. Внутри аппарата под контактными
сетками размещены 52 фильтра тонкой очистки аммиачно-воздушной смеси и
розжиговое устройство. Платиноидные сетки укладывают на колосниковую
конструкцию. В стационарное розжиговое устройство подается азотводородная
смесь. Расчетное давление 0,394 МПа, давление гидроиспытания 0,739 МПа,
температура на катализаторе 850-880 0С

5.      Холодильники-конденсаторы представляют собой
кожухотрубчатые теплообменники с водяной рубашкой. Нитрозные газы подаются в
трубки, оборотная вода — в межтрубное пространство.

6.      Газовый промыватель — вертикальный аппарат
колонного типа, выполненный из стали. Состоит из двух параллельно работающих
секций.

7.      Абсорбционная колонна. В колонне размещены 45
тарелок ситчатого типа, 25 нижних тарелок снабжены охлаждающими змеевиками. С
1-ой по 10-ю тарелки имеют две зоны контакта фаз, перелив осуществляется через
патрубки с «зонтами»; с 11-ой по 25-ю тарелки имеют перегородки для
организации направленного потока жидкости, с 26-ой по 45-ю тарелки
характеризуются спиральным током жидкости и переливом в приемный карман
нижележащей тарелки.

8.      Реактор каталитической очистки — горизонтальный
цилиндрический аппарат. В кольцевое пространство между наружным и внутренним
корпусом сверху вниз поступает выхлопной газ при температуре 480-500 0С,
во внутренний корпус — смесь его с природным газом. Во внутреннем корпусе
размещается двухступенчатый катализатор.

9.      Подогреватель выхлопного газа ПВГ-1200 состоит из
конвективного и радиационного теплообменников. В конвективном теплообменнике
осуществляется нагревание от 50 до 310 0С, в радиационном — от 310
до 500 0С. В поде корпуса установлены горелки для природного газа.
Каракас выполнен из углеродистой стали, шахта радиационной части футерована
легковесным кирпичом, конвективной части — шамотным кирпичом.

10.    Котел-утилизатор предназначен для
утилизации тепла нитрозных газов с выработкой энергетического пара давлением
3,92 МПа и температурой 440 0С. Включает два испарительных пакета,
два пароперегревателя, размещенных в корпусах контактных аппаратов, один
экономайзер, где питательная вода подогревается от 150 до 2500С, а
температура нитрозных газов снижается до 200-230 0С.

3 Расчеты
технологических процессов

3.1 Расчеты
материальных балансов процессов

Для проведения технологических расчетов агрегата АК-72
определяем следующие исходные данные:

кислоты, тыс. т/год 380;

число гарантированных часов работы агрегата в течение

года, час 7920;

среднечасовая производительность, т/час 47,98

концентрация продукционной кислоты, масс. % 58,0

рабочее давление (абсолютное), 0,35;

среднее барометрическое давление, кПа 100;

степень конверсии ηк,д. е.0,96;

степень абсорбции окислов азота, ηадс, д. е.0,99.

состав газа на входе в контактный узел, %об.:

аммиак 9,56

воздух, в т. ч.90,44

кислород 18,69

азот 71,45

вода 1,44

Расчет ведется на часовую производительность моногидрата
азотной кислоты (100 % HNO3).

Расчет контактного узла

Вычисляем количество аммиака, необходимого для получения
47,98 т моногидрата. Из балансового уравнения производства азотной кислоты

3 2O2 = HNO3 H2O

следует, что 1 кмоль HNO3 образуется из 1 кмоль
аммиака. Это позволяет вычислить объем аммиака по формуле:

Техническое производство азотной кислоты | Snab365,

Где m — масса моногидрата, кг; hа, hк — степень абсорбции и степень конверсии аммиака, д. е.

NH3
= 22.4*47980/63*0.96*0.99 = 17949.87 м3

Вычисляем объем воздуха, необходимый для производства 1000 кг
моногидрата:

Техническое производство азотной кислоты | Snab365,

гдеТехническое производство азотной кислоты | Snab365 — содержание аммиака в АВС, об. %

в =
17949,87 (100-9,56) /9,56 = 169810,27 м3

Объемы поступающих с воздухом компонентов:

·
водяных
паров

VH2O = VвaH2O = 169810.27*0.0144=
2703,75 м3/ч,

гдеТехническое производство азотной кислоты | Snab365 — количество водяных паров в воздухе;

Аналогично определяем объемы азота и кислорода

кислорода

О2
= VвaO2 = 169810,27*0.1869= 35092.37 м3
азотаN2 = VвaN2 =
169810.27*0.7145 = 132022.16 м3

Основные реакции, протекающие в контактном аппарате:

4NH3 5O2 = 4NO
6H2O

NH3 3O2 = 2N2
6H2O

Определим состав нитрозных газов, образующихся по этим реакциям:

объем монооксида азота:

NO
= VNH3k = 17949.87*0.96 =17231.875 м3

—        общий объем азота в нитрозных газах:

N2 = 0.5VNH3 (1 — ηk) 132022.16 = 0.5* 17949.87 (1-0.96) 132022.16=132373.16 м3

         общее количество водяных паров, образующихся в
результате реакций окисления:

H20 =1.5*VNH3 2703.75 =
1.5*17949.87 2703.75=29628.55 м3

объем кислорода:

.37- (1,25* VNH3k 0,75*VNH3 (1
— ηk)) =13014,03 м3

Таблица 3.1. Материальный баланс процесса окисления аммиака

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ

%

КМОЛЬ

NH3

13622,67

5,90

17949,87

9,56

801,33

NO

23078,40

9,99

17231,87

8,96

769,28

ВОЗДУХ

217322,31

94,10

169810,27

90,44

7580,82

O2

50131,96

21,71

35092,37

18,69

1566,62

O2

18591,47

8,05

13014,03

6,77

580,98

N2

165017,70

71,45

132022,16

70,31

5893,49

N2

165466,4

71,65

132373,16

68,86

5909,52

H20

2172,65

0,94

2703,75

1,44

120,70

H2O

23808,66

10,31

29628,55

15,41

1322,70

ВСЕГО

230944,98

100,00

187760,14

100,

8382,15

230944,9

100,00

192247,61

100

8582,48

Расчет котла — утилизатора

Для расчета материального баланса КУ берем данные из
материального баланса для одного КА

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

NH3

6811,33

2,97

8974,93

9,56

400,67

NO

11539, 20

9,99

8615,94

8,96

384,64

ВОЗДУХ, в т. ч

108661,14

47,40

84905,13

90,44

3790,41

O2

25065,98

10,93

17546,18

18,69

783,31

O2

9295,74

8,05

6507,01

6,77

290,49

N2

82508,84

35,99

66007,07

70,31

2946,74

N2

82733,21

71,65

66186,57

68,86

2954,76

H2О

1086,33

0,47

1351,87

1,44

60,35

H2О

11904,33

10,31

14814,27

15,41

661,35

ВСЕГО

115472,48

100

93880,07

100

4191,07

ВСЕГО

115472,48

100

96123,80

100

4291,24

Нитрозные газы из КА с температурой 8510С
поступают в КУ. Давление в КУ — 0,35 МПа. В КУ происходит охлаждение нитрозных
газов до 3500С.

Средняя температура НГ:

Техническое производство азотной кислоты | Snab365

Свободный объем в КУ равен:

Техническое производство азотной кислоты | Snab365

вн
— внутренний диаметр котла; L — длина аппарата, м; dтр — диаметр
трубок, м; lтр — длина трубок, м; Птр — число трубок, шт.

Техническое производство азотной кислоты | Snab365

Секундный объем НГ в рабочих условиях рассчитывается по формуле:

Техническое производство азотной кислоты | Snab365 (м3/с)

Время пребывания газа в КУ:

Техническое производство азотной кислоты | Snab3650,89 с

Степень окисления оксида азота (II) в оксид азота (IV)
определяется по формуле:

Техническое производство азотной кислоты | Snab365

где: Техническое производство азотной кислоты | Snab365, b — начальная концентрация кислорода, %

а-1/2 начальной концентрации оксида азота (II),%

К% — константа скорости реакции, соответствующая
концентрации в % об., и времени в сек.= 4,985; b = 8,05; Техническое производство азотной кислоты | Snab365; при температуре 605 оС К%
= 0,000126

Техническое производство азотной кислоты | Snab365

Степень окисления оксида азота в диоксид находим из диаграммы
Каржавина. Она составляет α = 0,06

Окисление оксида азота (II) протекает по реакции:

0,5O2 = NO2

В результате окисления образуется диоксида азота:

,94*0,06=517 (нм3/ч)

·46/22,4 = 1061,61 (кг/ч).

Расходуется кислорода

Техническое производство азотной кислоты | Snab365·32/22,4 = 369,3 (кг/ч).

Оксида азота в нитрозном газе на выходе из котла-утилизатора

,94 — 517 = 8098,98 (нм3/ч) · 30/22,4 = 10846,85
(кг/ч).

Кислорода в нитрозном газе на выходе из котла-утилизатора

,01-258,5 = 6248,5364 (нм3/ч) ·32/22,4 = 8926,48
(кг/ч).

Материальный баланс котла — утилизатора представлен а таблице 3.2.

Таблица 3.2

Материальный баланс котла — утилизатора

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

NO

11539, 20

9,99

8615,94

8,96

384,64

NO2

1061,61

0,92

516,96

0,54

23,08

NO

10846,85

9,39

8098,98

8,45

361,56

O2

9295,74

8,05

6507,01

6,77

290,49

O2

8926,48

7,73

6248,54

6,52

278,95

N2

82733,21

71,65

66186,57

68,86

2954,76

N2

82733,21

71,65

66186,57

69,04

2954,76

H2O

11904,33

10,31

14814,27

15,41

661,35

H2O

11904,33

10,31

14814,27

15,45

661,35

ВСЕГО

115472,48

100,00

96123,80

100

4291,24

ВСЕГО

115472,48

100

95865,32

100,00

4279,70

3.2 Расчеты
тепловых процессов

Тепловой баланс контактного узла

Исходными данными для расчета являются: объём аммиака на входе в
контактный узел Техническое производство азотной кислоты | Snab365= 17949,87 (нм3/ч), температура
АВС на входе в контактный узел Техническое производство азотной кислоты | Snab365=230 0С по практическим данным, потери теплоты в
окружающую среду принимаем, согласно 3% от прихода теплоты

Тепло, выделяющееся в контактном узле при окислении аммиака

Техническое производство азотной кислоты | Snab365,

где ΣQэф — теплота, выделяющаяся в контактном узле
при протекании основной и побочной реакций, кДж/ч; 904,8 кДж и 1266,28 кДж —
тепловые эффекты основной и побочной реакции (на 4 моля аммиака)

Техническое производство азотной кислоты | Snab365 (МДж/ч)

Температура на сетках контактного аппарата рассчитывается по
формуле:

Теоретическая Техническое производство азотной кислоты | Snab365, 0С

Действительная Техническое производство азотной кислоты | Snab365

где: Техническое производство азотной кислоты | Snab365тепло, вносимое с компонентами АВС при 230
оС, МДж/ч;нг — количество НГ, кг/ч — из таблицы теплового
баланса контактного узла

Снг — средняя массовая теплоемкость НГ при постоянном
давлении, рассчитанная в интервале температур 800¸900 0С.

где: Техническое производство азотной кислоты | Snab365 кДж/ (кг×град); Техническое производство азотной кислоты | Snab365 кДж/ (кг×град); Техническое производство азотной кислоты | Snab365= 1,884 кДж/ (кг×град) [5, c.120]

Техническое производство азотной кислоты | Snab365 (МДж/ч)пот = 0,03 (ΣQэф Σq)

Техническое производство азотной кислоты | Snab365 кДж/ (кг×град)

Техническое производство азотной кислоты | Snab365кДж/ (кг×град)

Техническое производство азотной кислоты | Snab365= 877,3 оС теоретическая температура на сетках

Техническое производство азотной кислоты | Snab365 =8510С — действительная.

Теплота, уносимая с нитрозными газами

Н. Г =
GН. ГСН. Гt = 230944,98·1, 195·851/1000 =
234864 (МДж/ч)

Потери теплоты в окружающую среду

пот
= 0,03 (184148,6 57969,44) =7263,83 (МДж/ч)

Теловой баланс контактного узла представлен в таблице 3.3

Таблица 3.3

ПРИХОД ТЕПЛА

РАСХОД ТЕПЛА

статьи прихода
тепла

МДж

%

статьи расхода
тепла

МДж

%

с АВС

57969,444

23,95

с НГ

234864

97

Тепловой эф-т
реакции

184158,28

76,05

потери в окр.
среду

7263,83

3

ВСЕГО

242127,73

100

ВСЕГО

242128

100

Тепловой баланс КУ

Исходные данные:

Температура НГ на входе в КУ, 0С851

Температура НГ на выходе из КУ, 0С 350

Средняя теплоемкость НГ при 3500С, кДж/ кг×град 1,166

Средняя теплоемкость НГ при 8510С, кДж/ кг×град,1, 195

Температура воды, поступающая на питание КУ,0С240

В котле-утилизаторе получается пар с параметрами: Р = 4МПа; t
= 4400C; iп = 3312,6 кДж/кг — энтальпия пара; iв
= 1038,3 кДж/кг — энтальпия воды [7]; потери тепла (% от теплоты, отдаваемой
нитрозным газом) — 2 [8].

Теплота, вносимая c нитрозным газом берется из таблицы
теплового баланса контактного аппарата:

Техническое производство азотной кислоты | Snab365       115472,48 (МДж/ч)

Техническое производство азотной кислоты | Snab365

Теплота, уносимая c нитрозным газом:

Техническое производство азотной кислоты | Snab365GН. ГСН. Гtвых =
115472,48·1,166·350/1000 = 47124,3 (МДж/ч)

Потери теплоты в окружающую среду:

пот
= 0,02 (115472,48 — 47124,72) = 3291,13 (МДж/ч)

Теплота химической реакции окисления оксида азота в диоксид

Ок
= VNO2·ΔHОк/0,0224 = 517·61,655/0,0224/1000 = 1422,89
(МДж/ч),

где VNO2 — объём образовавшегося диоксида азота (из
табл. материального баланса котла); ΔHОк = 61,655 кДж/моль — тепловой эффект реакции окисления
оксида азота в диоксид.

Теплота, вносимая в котел с питательной водой:

вод =
Gп·iв = 1,0383Gп (МДж/ч)

Теплота, уносимая с паром:

п =
Gп·iп = 3,3126Gп (МДж/ч)

Запишем уравнение теплового баланса котла и решим его относительно
количества получаемого пара

Техническое производство азотной кислоты | Snab365QОк Qвод = Техническое производство азотной кислоты | Snab365 Qп Qпот

,48 1422,89 1,0383Gп = 47124,72 3,3126Gп
— 3291,13п = 30092,5 (кг/ч)

Таблица 3.4.

Тепловой баланс котла-утилизатора

ПРИХОД ТЕПЛА

МДж

%

РАСХОД ТЕПЛА

МДж

%

теплота,
вносимая с НГ

117431,95

78,24

теплота,
уносимая с НГ

47124,32

31,40

теплота реакции
окисления

1422,90

0,95

теплота,
уносимая с водяным паром

99684,46

66,41

теплота,
вносимая с питательной водой

31245,06

20,82

потери теплоты
в окружающую среду

3291,13

2, 19

ВСЕГО

150099,90

100

ВСЕГО

150099,90

100

3.3
Конструктивный расчет контактного узла

Определение диаметра контактного аппарата и удельной нагрузки
на катализатор

При определении основных размеров контактного аппарата
необходимо определить диаметр контактной сетки.

Время соприкосновения газа с катализатором определяем по
формуле:

lgτ = — 0,107ηк 7,02·10-6Техническое производство азотной кислоты | Snab365, с,

где ηк = 96% — степень конверсии аммиака,

lgτ = — 0,107·96 7,02·10-6·963
= — 4,061; τ = 8,69·10-5
с.

С другой стороны,

τ =Vсв /Wг,

где Vсв — свободный объем катализатора, м3;
Wг — объёмная скорость газа в условиях контактирования, м3/с.

св
= 0,01 (fsdm),

где f — коэффициент, f = (1-1,57dТехническое производство азотной кислоты | Snab365); s — площадь одной сетки, м2; d = 0,009см — диаметр
проволоки сеток; m — число сеток в аппарате, m = 7; n= 1024 — число плетений
сетки на 1 см2.

г =Техническое производство азотной кислоты | Snab365, (м3/с),

где V0 = 17949,87 м3/ч — часовой расход АВС
при нормальных физических условиях,

Тк = 851 273 = 1124 К — температура, Рк =
0,35 МПа — давление контактирования;

Р0 = 0,10133 МПа — нормальное атмосферное давление.

Техническое производство азотной кислоты | Snab365 (м3/с).

Подставим в формулу для τ и выразим площадь сетки s:

Техническое производство азотной кислоты | Snab365 →Техническое производство азотной кислоты | Snab365= 16 (м2)

Диаметр сетки равен

Техническое производство азотной кислоты | Snab365

учетом закрепления сеток меду фланцами их диаметр увеличиваем на
0,08 м

= 4,7 0,08 = 4,58 м

Диаметр катализаторных сеток, применяемых в контактном узле
агрегата АК-72 с учетом их крепления между фланцами равен 3,9 м.

Принимаем к постановке контактный узел, состоящий из 2-х
контактных аппаратов, работающих совместно с котлами — утилилизаторами.

Конструкция контактного аппарата описана в разделе 3. Диаметр
корпуса аппарата 4 м. Свободный диаметр катализаторных сеток:

,9-0,08 = 3,82 м,

площадь сетки:

= 0,785·3,822 = 11,5 м2

Свободный объём катализатора:св = 0,01 (1-1,57·0,009Техническое производство азотной кислоты | Snab365) 11,5·0,009·7= 0,00391 (м3),г
= 62,17/2 = 31,1 м3

Время контактирования

τ= 0,00391/31,1 = 1,26·10-4 с

Масса 1 м2 сетки составляет 871 г [5].

Масса всех сеток в аппарате равна 11,5 ·7 ·0.871 = 70 (кг)

Напряженность 1 г платины, выраженная в кг аммиака, сжигаемого в
сутки:

,7 ·24/ (2·70000) = 2,33 (кг/г)

Поверхность 1 м2 сетки равна 1,82 м2
[5,c.59]; общая поверхность всех сеток:

,82·11,5·7= 146,5 м2

Напряженность на 1 м2 активной поверхности сеток
составит:

,7 ·24/ (2·146,5) = 1185,8 (кг/м2сут)

Таблица 4.1

Аналитический контроль производства

Наименование
стадий процесса, места измерения параметров или отбора проб

Контролируемый
параметр

Частота и
способ контроля

Нормы и
технические показатели

Методики и
средства контроля

Кто
контролирует

1

2

3

4

5

6

1. Аммиак
жидкий, марка А, на трубопроводе.

1. Массовая
доля аммиака (NH3).

1 раз в месяц,
по требованию.

Не менее 99.9.

Титриметрический
метод. ГОСТ 6221-90 п.3.2. Отн. погр. ± 20.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Массовая
доля воды (остаток после испарения).

1 раз в месяц,
по требованию.

Не более 0.1.

Титриметрический
метод. ГОСТ 6221-90 п.4.4. Отн. погр. ± 20.

По результатам
анализов лаборатории по контролю цеха аммиака.

3. Массовая
концентрация масла.

1 раз в месяц,
по требованию.

Не более 2 мг/дм3.

Спектрофотометричес-кий
метод, ГОСТ 28326-89 п.4. Отн. погр. ± 5.

По результатам
анализов лаборатории по контролю цеха аммиака.

4. Массовая
концентрация железа (Fe).

1 раз в месяц,
по требованию.

Не более 1
мг/дм3.

Фотоколориметриче-ский
метод. ГОСТ 28326-89 п.5. Отн. погр. ± 8.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Воздух
технологический, забираемый из атмосферы после ОК ГТТ-12, Аn-204.

1. Массовая
концентрация мехпримесей в пересчете на железо.

1 раз в неделю
по требованию.

Не более 0.007
мг/м3.

Фотоколориметриче-ский
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

 Лаборант.

2. Массовая
концентрация серы (S).

По требованию.

Не более 2.3
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 21.

 Лаборант.

3. Массовая
концентрация фосфорных соединений.

По требованию.

Не более 0.3
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3 Отн. погр. ± 50.

 Лаборант.

4. Массовая
концентрация фтора (F).

По требованию.

Не более 0.1
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 22.

 Лаборант.

5. Массовая
концентрация масла.

По требованию.

Не более 0.1
мг/м3.

Спектральный
метод. Сборник УМАК HNO3. Отн. погр. ± 40.

 Лаборант.

6. Массовая
концентрация селитры (в пересчете на NO3).

По требованию.

Не более 0.1
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

 Лаборант.

3.
Частично-обессоленная вода, на трубопроводе.

1. Молярная
концентрация — эквивалента жесткости.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не более 0.01
ммоль/дм³.

Комлексонометрический
метод. Сборник МАВ. Отн. погр. ± 5.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

2. Массовая
концентрация солей.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не более 60
мг/дм³.

Кондуктометрический
метод. Сборник МАВ. Отн. погр. ± 7.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

3. Массовая
концентрация хлоридов.

1 раз в смену.

Не более 7 мг/дм³.

Меркурометрический
метод. Сборник МАВ. Отн. погр. ± 5.

По результатам
анализов лаборатории цеха химводоподготов-ки.

4. Водородный
показатель (рН).

1 раз в смену.

6.8÷ 9.5

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.0.

По результатам
анализов лаборатории цеха химводоподготов-ки.

5. Прозрачность
по шрифту.

1 раз в смену.

Не менее 40 см.

Визуально —
колориметрический метод. Сборник МАВ.

По результатам
анализов лаборатории цеха химводоподготов-ки.

6. Молярная
концентрация эквивалента щелочности.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не нормируется.

Титриметрический
метод. ОСТ 108.034.03-81. Приложение 3.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

4. Конденсат
водяного пара на трубопроводе.

1. Массовая
концентрация хлоридов.

1 раз в смену.

Не более 2
мг/дм³.

Меркурометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

2. Массовая
концентрация аммиака.

1 раз в смену.

Не более 1
мг/дм³.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

3. Массовая
концентрация масла.

1 раз в смену.

Не более 2
мг/дм³.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

5. Природный
газ, на трубопроводе.

1. Массовая
концентрация сероводорода (H2S).

1 раз в месяц.

Не более 0.02
г/м3.

Титриметрический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Объемная
доля О2.

1 раз в месяц.

Не более 1.

Хроматографический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5.

По результатам
анализов лаборатории по контролю цеха аммиака.

3. Массовая
концентрация механических примесей.

По требованию.

Не более 0.001
г/м3.

Гравиметрический
метод. ГОСТ 22387.4-77. Отн. погр. ± 5 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

6.
Азото-водородная смесь, Аn — 231, на трубопроводе.

1. Объемная
доля водорода (Н2).

По требованию.

68 ÷ 74.

Хроматографический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Объемная
доля аммиака (NН3).

По требованию.

Отсутствие.

Титриметрический
метод. Сборник УМАК NH3. Отн. погр. ± 10 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

7. Вода
оборотная на входе в цех, на трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

6.8 ÷ 8.5

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1 %.

 Лаборант.

8. Азот
газообразный, Аn-232, на трубопроводе.

1. Объемная
доля азота.

По требованию.

Не менее 99.9.

Методика
лаборатории цеха ЖМУ.

По результатам
анализов лаборатории по контролю цеха ЖМУ.

2. Объемная
доля кислорода.

По требованию.

Не более 0.1 %.

Газовольюмометриче-ский
метод. Методика лаборатории цеха ЖМУ.

По результатам
анализов лаборатории по контролю цеха ЖМУ.

9. Масло
турбинное. Марка ТП-22.

1. Вязкость
кинематическая при 40°С.

1 раз в неделю.

 (28.8 ÷ 35.2)  сСт (для ТП-22).

Инструментальный
метод. ГОСТ 33-82, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

2. Кислотное
число.

1 раз в неделю.

Не более 0.05
мгКОН/г масла.

Титриметрический
метод. ГОСТ 5985-79, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

3. Зольность.

1 раз в неделю.

Не более 0.005.

Гравиметрический
метод. ГОСТ 1461-75,ГОСТ 19296-73.

По результатам
анализов лаборатории сырья и нефтепродуктов.

4. Массовая
доля водорастворимых кислот и щелочей.

1 раз в неделю.

Отсутствие.

Визуальный
метод. ГОСТ 6307-75, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

5. Массовая
доля мехпримесей.

1 раз в неделю.

Отсутствие.

Гравиметрический
метод. ГОСТ 20284-74.

По результатам
анализов лаборатории сырья и нефтепродуктов.

6. Температура
вспышки, определяемая в открытом тигле.

1 раз в неделю.

Не ниже 186 °С.

Визуальный
метод. ГОСТ 4333-87, изм.8.

По результатам
анализов лаборатории сырья и нефтепродуктов.

7. Массовая
доля воды.

1 раз в неделю.

Не более 0.05.

Визуальный метод.
ГОСТ 2477-65, изм.1,2.

По результатам
анализов лаборатории сырья и нефтепродуктов.

8. Число
деэмульсации.

1 раз в неделю.

Не более 3.0
мин.

Визуальный
метод. ГОСТ 12068-66.

По результатам
анализов лаборатории сырья и нефтепродуктов.

10. Воздух КИП,
на трубопроводе.

1. Массовая
доля нефтепродуктов.

По требованию.

Отсутствие.

Гравиметрический
метод. ГОСТ 24484-80, п.4.

Лаборант.

2. Массовая
концентрация влаги.

По требованию.

Не более 177
мг/м³.

Гравиметрический
метод. ГОСТ 24484-80, п.5.

Лаборант.

11.
Технологический воздух (продувочный), на трубопроводе.

1. Массовая
концентрация влаги.

По требованию.

Не более 500
г/м³.

Гравиметрический
метод. ГОСТ 24484-80, п.5.

Лаборант.

12.
Тринатрийфосфат.

По требованию.

Не менее 18.5.

Титриметрический
метод. ГОСТ 24024-81.

По результатам
анализов лаборатории по контролю сырья.

13.
Газообразный аммиак после фильтров на аппарате.

1. Массовая
концентрация мехпримесей в пересчете на железо.

По требованию.

Не более 0.007
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Массовая
концентрация масла.

1 раз в неделю,
по требованию.

Не более 2 мг/м³.

Спектрофотометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 40.

Лаборант.

14.
Захоложенная вода на выходе из испарителя на трубопроводе.

1. Массовая
концентрация аммиака.

1 раз в сутки,
по требованию.

Не более 0.01
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Водородный
показатель, (рН).

1 раз в сутки,
по требованию.

Не более 8.

Потенциометрический.
Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

15.
Аммиачно-воздушная смесь в контактные аппараты Аn-205 (1-4) на аппарате.

1. Объемная
доля аммиака. 2. Массовая кон-центрация масла.

1 раз в сутки с
каждого аппарата, по требованию. 1 раз в месяц.

9.6 ÷ 10.5. Не более
0.2 мг/м³.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.6.
Спектрофотометрический метод. Сборник УМАК HNO3. Отн. погр. ± 40.

Лаборант.
Лаборант.

16. Нитрозный
газ после сеток контактного аппарата, поз. Р-12. Аn-206 (1-3) на аппарате.

1. Объемная
доля оксидов азота, N0. 2. Объемная доля аммиака. 3. Степень конвер-сии
аммиака.

1 раз в сутки с
каждого аппарата. 1 раз в месяц, по требованию. 1 раз в сутки.

9.15 ÷ 10.0 . Не более
0.025. Не менее 95.5.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.4.
Фотоколориметрический метод. Сборник УМАК HNO3. Отн. погр. ± 10.
Процентное отношение массовой доли оксида азота к массовой доле аммиака. Отн.
погр. ± 2.5.

Лаборант.
Лаборант. Лаборант.

17. Оборотная
вода на выходе из холодильника нитрозного газа на трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

18. Конденсат
азотной кислоты в газовом промывателе на аппарате.

1. Массовая
концентрация селитры NH4NO3. 2. Массовая доля азотной
кислоты HNO3.

1 раз в смену.
В период пуска-через 5-10мин. 2 раз в смену. В период пуска через 5-10мин.

70 ÷ 200 мг/дм³ в период пуска не более 2 г/дм³. Не менее 35.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 22.
По плотности и температуре. Отн. погр. ± 4.0.

Лаборант.
Аппаратчик абсорбции.

19. Охлаждающая
вода после холодильников азотной кислоты Аn-215, на трубопроводе.

1. Водородный
показатель, (рН).

1 раз в сутки.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

2. Массовая концентрация
азотной кислоты HNO3.

2 раза в смену.

Отсутствие.

Качественное
определение с индикатором. Сборник УМАК HNO3.

Аппаратчик
абсорбции.

20. Оборотная
вода на выходе из холодильника нитрозного газа поз. Т-29,Аn-225,на
трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

2. Массовая
концентрация ОЭДФК.

2 раза в смену.

1 ÷ 5 мг/дм³.

Фотоколориметрический
метод. Сборник МАВ. Отн. погр. ± 10.

Лаборант.

21. Оборотная
вода из абсорбционной колонны, поз. К-31,Аn-218,на аппарате.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.

 Лаборант.

22. Оборотная
вода с 1 по 25 тарелки абсорбционной колонны поз. К-31 Аn-216,на аппарате.

1. Водородный
показатель, (рН).

1 раз в сутки.

Не менее 6.8

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.

 Лаборант.

23. Азотная
кислота с 10 по 15 тарелок абсорбционной колонны, Аn-216 на аппарате.

1. Массовая
доля HNO3.

1 раз в сутки.

20 ÷ 30.

По плотности и
температуре. Сборник УМАК HNO3. Отн. погр. ± 4.0.

Аппаратчик
абсорбции.

2. Массовая
концентрация хлоридов.

1 раз в сутки.

Не более 400
мг/дм³.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 2.3.

 Лаборант.

24. Азотная
кислота на продувочной колонне поз. К-47, Аn-220,на трубопроводе
(продукционная кислота).

1. Массовая
доля азотной кислоты HNO3.

5 раз в смену.

58 ÷ 60.

Титриметрический
метод. ГОСТ 701-89, п.3.2

Лаборант.

2. Массовая
доля оксидов азота N2O4.

1 раз в смену,
по требованию.

Не более 0.05.

Титриметрический
метод. ГОСТ 701-89, п.3.4

Лаборант.

3. Массовая
доля твердого остатка.

По требованию.

Не более 0.004.

Гравиметрический
метод. ГОСТ 701-89, п.3.5

Лаборант.

4. Массовая
доля хлоридов (в пересчете на хлор).

1 раз в смену.

Не более 0.006
% в расчете на 100 % HNO3.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 2.3.

Лаборант.

25. Азотная
кислота с 1,6,7,8 тарелок абсорбционной колонны поз. К-31, Аn-217 на
аппарате.

1. Массовая
доля азотной кислоты HNO3.

По требованию.

40 ÷ 60.

По плотности и
температуре. Сборник УМАК HNO3. Отн. погр. ± 4.0.

Аппаратчик
абсорбции.

26. Нитрозный
газ после промывателя поз. К-27 Аn-214, на трубопроводе.

1. Массовая
концентрация аммиачной селитры NH4NO3.

 1 раз в смену,
в период пуска — через 5-10 мин.

В период пуска:
не более 500 мг/м³. При
норм. работе: 100 ÷ 200
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 15.

Лаборант.

27. Нитрозный
газ после абсорбционной колонны поз. К-31 Аn-213, на трубопроводе.

1. Объемная
доля оксидов азота NОx.

2 раза в смену,
по требованию.

Не более 0.1.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

2. Объемная
доля кислорода О2.

2 раза в смену,
по требованию.

2.0 ÷ 2.7.

Метод
вольюмометри-ческий. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

Показания и
ре-гистрация непреры-вные на щите УНК.

2.0 ÷ 2.7.

Инструментальный
метод. Газоанализатор ГТМК-16М. Отн. погр. ± 10.

Оператор ДПУ.

28. Очищенные
газы на выходе из реактора каталитической очистки поз. Р-40 Аn-222, на
аппарате.

1. Объемная
доля метана CH4.

1 раз в сутки,
по требованию, кроме выходных дней.

0.1 ÷ 0.2.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 6.0.

Лаборант.

2. Объемная
доля оксида углерода CO.

1 раз в сутки,
по требованию.

0.1 ÷ 0.16.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 4.0.

Лаборант.

3. Объемная
доля оксидов азота NOx.

1 раз в сутки,
по требованию.

Не более 0.005.
При пуске — до 0.02.

Фотоколориметричес-кий
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

29. Смесь
дымовых и выхлопных газов на выходе из подогревателя поз. Т-53 Аn-223, на
аппарате.

1. Объемная
доля оксидов азота NOx.

1 раз в сутки,
по требованию.

Не более 0.008.

Фотоколориметричес-кий
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

2. Объемная
доля оксида углерода CO.

1 раз в сутки,
по требованию, кроме выходных дней.

Не более 0.15.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 4.0.

Лаборант.

3. Объемная
доля кислорода O2.

1 раз в сутки,
по требованию, кроме выходных дней.

0.2 ÷ 0.5.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 6.0.

Лаборант.

30.
Деаэрированная вода после деаэратора поз. Э-19, на аппарате.

1. Прозрачность
по шрифту.

1 раз в сутки.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034-81, приложение 3, п.1.

Лаборант.

2. Молярная
концентрация эквивалента жесткости.

1 раз в смену и
1 раз в сутки со среднесуточной пробы.

Не более 0.01
ммоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.3.

Лаборант.

3. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/дм³.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

4. Массовая
концентрация растворенного кислорода O2.

2 раза в смену.

Не более 30
мкг/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.6.

Лаборант.

5. Водородный
показатель при 25 °С (pH).

1 раз в смену.

8.5 ÷ 9.5

Потенциометрический
метод. ОСТ 108.034.03-81, приложение 3, п.6.

Лаборант.

6. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену и
1 раз в сутки со средне-суточной пробы.

Не нормируется.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3.

Лаборант.

7. Массовая
концентрация солей.

3 раза в сутки.

Не более 200
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

8. Массовая
концентрация аммиака своб. NH3.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.10.

Лаборант.

9. Массовая
концентрация хлоридов.

1 раз в сутки.

Не более 7
мг/л.

Меркуриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.4.

Лаборант.

31. Продувочная
вода из барабана котла (чистый отсек) поз. Э-14, на аппарате.

1.
Прозрачность.

1 раз в смену.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034.03-81, приложение 3, п.1.

Лаборант.

2. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену.

Не менее 500
мкмоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3 п.2.

Лаборант.

3. Массовая
концентрация солей.

2 раза в смену.

Не более 1500
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

4. Массовая
концентрация фосфатов.

2 раза в смену.

Не более 15
мг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.17.

Лаборант.

5. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

32. Продувочная
вода из барабана (солевой отсек) поз. Э-14, на аппарате.

1. Прозрачность.

1 раз в смену.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034.03-81, приложение 3, п.1.

Лаборант.

2. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену.

Не менее 500
мкмоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3 п.2.

Лаборант.

3. Массовая
концентрация солей.

2 раза в смену.

Не более 3000
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

4. Массовая
концентрация фосфатов.

2 раза в смену.

Не более 50
мг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.7.

Лаборант.

5. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

33. Пар
насыщенный после барабана котла, поз. Э-14, на аппарате.

1. Массовая
концентрация солей.

2 раза в смену.

300 мкг/л.

Кондуктометрический
метод Сборник УМАК HNO3.

Лаборант.

2. Массовая
концентрация свободного аммиака.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод Сборник УМАК HNO3. Отн. погр. ± 7.

Лаборант.

3. Водородный
показатель, (pH).

1 раз в сутки.

6.0 ÷ 9.0.

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

4. Массовая
концентрация CO2.

1 раз в неделю.

Не более 20 мг/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

34. Пар
перегретый после котла-утилизатора, поз. Э-13, на трубопроводе.

1. Массовая
концентрация солей.

2 раза в смену.

300 мкг/л.

Кондуктометрический
метод Сборник УМАК HNO3.

Лаборант.

2. Массовая
концентрация свободного аммиака.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод Сборник УМАК HNO3. Отн. погр. ± 7.

Лаборант.

3. Водородный
показатель, (pH).

1 раз в смену.

6.0 ÷ 9.0.

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

4. Массовая
концентрация CO2.

1 раз в неделю.

Не более 20
мг/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

35. Азотная
кислота из хранилищ (продукционная кислота).

1. Массовая
доля HNO3.

1 раз в неделю,
по требованию.

Не менее 58.

По уд. весу и
температуре. Отн. погр. ± 4.

Машинист
насосных установок.

2. Массовая
доля оксидов азота N2O4.

По требованию.

Не более 0.05.

Титриметрический
метод. ГОСТ 701.89, п.3.4

Лаборант.

3. Массовая
доля твердого остатка.

В конце месяца.

Не более 0.004.

Гравиметрический
метод. ГОСТ 701-89, п.3.5

Лаборант.

36. Конденсат
азотной кислоты из емкости поз. Е-52 Аn-227, на аппарате.

1. Массовая
концентрация NH4NO3.

По требованию
перед подачей на переработку.

Не более 2
мг/дм³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Массовая
концентрация хлоридов.

По требованию
перед подачей на переработку.

Не более 5
мг/дм³.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

 Лаборант.

3. Массовая
доля азотной кислоты HNO3.

По требованию
перед подачей на переработку.

Не более 15.

По плотности и
температуре. Отн. погр. ± 4.

Аппаратчик
абсорбции.

37. Азотная
кислота после насосов Н-101, на трубопроводе.

Массовая доля
азотной кислоты HNO3.

6 раз в смену.

ГОСТ 701-89,
п.3.2

Лаборант.

38. Речная вода
на подпитку ВОЦ, на трубопроводе.

1. Водородный
показатель (pH).

По требованию.

7.5 ÷ 8.1

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

39. Конденсат
водяного пара после промывки нитрозного нагнетателя и линий сброса нитрозного
газа.

Массовая
концентрация аммиачной селитры.

По требованию.

Не более 1 г/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 17.

Лаборант.

40. Воздушная
среда в аппаратах, емкостях после продувок воздухом.

Объемная доля
кислорода (О2).

По требованию.
Во время ремонта.

Не менее 20 %.

На аппарате
ОРСА. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

41. Анализ
воздуха на содержание горючих смесей.

Объемная доля
горючих смесей.

По требованию.
При сварочных работах.

Отсутствие.

На аппарате
ОРСА. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

42. Азот
технический газообразный.

Объемная доля
кислорода (О2).

Периодически.
Во время продувок.

Не более 0.1 %.

Хроматографический
метод. Сборник УМАК HNO3. Отн. погр. ± 4.0.
Или на аппарате ОРСА. Отн. погр. ± 6.5.

Лаборант.

Про кислород:  Пульсоксиметрия

Автоматизация технологического процесса

Для обеспечения безаварийной эксплуатации машина оснащена
приборами контроля, сигнализации, регулирования и средствами защиты от
отклонений в режимах работы. Схема автоматического регулирования изображена на
рис.5.1 Система антипомпажного регулирования и защиты предотвращает состояние
помпажа для осевого компрессора и нитрозного нагнетателя и обеспечивает быструю
остановку машины в этом случае.

К помпажу могут привести следующие нарушения: утечка газа
через неплотности; повышение газодинамического сопротивления воздушного
фильтра, газового промывателя, абсорбционной колонны; заполнение жидкостью
всасывающего коллектора газового нагнетателя; переполнение ловушки; неполное
открытие обратных клапанов и отсекателя за абсорбционной колонной.; заброс
катализатора в турбину; падение температуры газа перед турбиной из-за нарушения
режима в реакторе каталитической очистки. Помпажи могут возникать при
номинальном рабочем режиме и при пуске.

Система регулирования и защиты включает следующее:

Регулирование положения рабочей точки в соответствии с
универсальной газодинамической характеристикой осуществляется путем измерения
давления воздуха на нагнетании и расходе воздуха по перепаду давления во
входном диффузоре осевого компрессора; положение рабочей точки характеризуется
отношением расхода воздуха к давлению на линии нагнетания; нормально рабочая
точка компрессора должна находиться от границы помпажа с запасом 20%; при
приближении к границе помпажных режимов автоматически перекрывается регулирующий
клапан 6 на сбросе воздуха в атмосферу с нагнетания компрессора;

Регулирование положения рабочей точки нитрозного нагнетателя
осуществляется путем измерения расхода нитрозных газов в нагнетателе при помощи
диафрагмы на линии нагнетания и измерения давления линии нагнетания; положение
рабочей точки характеризуется отношением этих величин; при приближении к
границе помпажа автоматически перекрывается клапан 14 с линии нагнетания на
линию всасывания нитрозного нагнетателя;

Автоматическое поддержание постоянной частоты вращения
нитрозного нагнетателя 4950-5000 об/мин путем регулирования подачи пара через
клапан 17 в паровую турбину по импульсу от регулятора частоты вращения.

При ряде нарушений система регулирования не может вывести
машину на нормальный режим, поэтому предусмотрена автоматическая аварийная
остановка машины по следующим параметрам:

при помпаже осевого компрессора,

при помпаже нитрозного нагнетателя,

при снижении частоты вращения ТНД до 4200 об/мин,

при приближении рабочей точки осевого компрессора к помпажу.

Помпажи могут возникать при остановке агрегата. Для
предотвращения помпажа предусмотрены два клапана 5 на линии нагнетания осевого
компрессора; перепускной клапан 15 на нитрозном нагнетателе; обратный клапан 10
на лини нагнетания воздуха и обратный клапан 13 на линии нагнетания нитрозного
газа. Обратные клапаны снабжены гидроприводными устройствами, которые
обеспечивают закрытие клапанов при остановке машины; они срабатывают по всем
импульсам, вызывающим остановку машины.

Техническое производство азотной кислоты | Snab365

Охрана
труда и окружающей среды

1 Охрана
труда

В производстве азотной кислоты применяются аммиак, окислы
азота, сода, серная кислота. Многие из них обладать токсическими свойствами или
образуют огнеопасные или взрывоопасные смеси. Например, в атмосфере
газообразного кислорода возможно самовозгорание органических веществ или
материалов. Жидкий аммиак и азотная кислота оказывают сильное обжигающее
действием, особенно при попадании на слизистые оболочки глаз. Рассмотрим
наиболее взрывоопасные участки производства.

Отделение конверсии аммиака. При увеличении
концентрации аммиака в смеси его с воздухом в зоне катализатора могут
происходить взрывы, оказывающие разрушающее действие на аппаратуру. При перегреве
котла-утилизатора, недостатке воды или чрезмерном повышении в нем давления
аппарат может разорваться.

В улитках и на лопатках нитрозных вентиляторов могут
образоваться отложения аммонийных солей азотной и азотистой кислоты.
Соприкосновение вращающихся частей ротора с отложениями солей на статоре
вентилятора может привести к взрыву.

При обработке жидких слоев азота кислородом в автоклаве в
случае попадания в него масла из редуктора мешалки может произойти взрыв.

Самовозгорание может произойти при соприкосновении древесной
стружки, опилок, соломы с азотной кислотой или меланжем. Промасленные и сухие
х/б материалы могут возгораться при контакте с газообразным кислородом или
воздухом, обогащенным кислородом.

Таким образом, производство азотной кислоты связано с
возможностью возникновения пожаров и взрывов, а также травматизма
обслуживающего персонала. Но при строгом соблюдении технологического режима,
инструкций безопасности и при высокой культуре производства создаются
безопасные условия труда.

В производстве азотной кислоты должны соблюдаться следующие
основные правила по технике безопасности:

.        Малейший пропуск газа или жидкости из аппарата или
коммуникаций должен быть немедленно устранен. При этом следует отключить
аппарат, освободить его от содержимого, промыть водой, продуть воздухом. После
приступить к ремонту аппарата.

2.       На паровых котлах, танках с жидким аммиаком,
кислородных ресиверах и нагнетательных линиях от насосов должны быть
установлены предохранительные клапаны. На разрешается перегрузка клапанов или
ограничение их действия.

.        На всех перечисленных выше аппаратах и линиях от
компрессоров должны быть установлены манометры с нанесенной на шкалу
контрольной чертой красного цвета. Повышение давления сверх отмеченного красной
чертой не допускается.

.        Щиты управления и штурвалы вентилей и задвижек
необходимо располагать в местах, не загроможденных аппаратурой и
коммуникациями, или устанавливать их на высоте, удобной для обслуживания.

.        Проходы между аппаратами, лестничные клетки, двери и
места с аварийными выходами на разрешается загромождать оборудованием или
коммуникациями.

.        Каждый аппаратчик должен работать в спецодежде,
изготовляемой из грубошерстного шинельного сукна, и иметь при себе противогаз
соответствующей марки. Аппаратчик должен быть обеспечен резиновыми перчатками и
защитными очками.

.        Пуск агрегата разрешается лишь при полной
исправности установленных автоматических приборов.

.        В случае аварийного прекращения подачи
электроэнергии, воды, сырья работа агрегата, отделения или цеха должна
прекратиться. Последующий пуск агрегатов, потребляющих ток высокого напряжения,
производится дежурным электриком. При пользовании лампочками переносного
освещения к ним следует подводить ток не выше 12В.

.        Все движущиеся части машин и строительные проемы
нужно обязательно ограждать. Подъемные краны и другие механизмы должны быть
исправными. Обтирочный материал должен храниться только в специальных
металлических ящиках. В цехе должны быть развешены сухие огнетушители и
поставлены ящики с песком, а также аптечки для оказания первой медпомощи.

Для рабочих предусматриваются следующие компенсации и льготы:
спецпитание (молоко), льготное санаторно-курортное лечение, повышенная тарифная
ставка, дополнительный отпуск, льготное пенсионное обслуживание.

Все рабочие 1 раз в квартал должны проходить обязательные
инструктаж и медицинский осмотр.

2 Охрана
окружающей среды

Для обеспечения охраны окружающей среды в производстве
азотной кислоты по схеме АК-72 осуществляется использование отходов
производства, предварительная очистка и подготовка сбросов в канализацию или
атмосферу.

Используемыми отходами производства являются:

перегретый пар с давлением 2,65 МПа (27 кгс/см2) и
температурой не более 305 ºС;

насыщенный пар после паровой турбины ГТТ-12 давлением 0,88 —
0,98 МПа (9-10 кгс/см2), температурой 250 ºС.

аммиачная вода, образующаяся в аварийной емкости при
нагревании продувок из испарителей аммиака, периодически передается на
переработку;

аммиак газообразный с давлением 0,39 — 0,49 МПа (4-5 кгс/см2)
и температурой не более 120 ºС их испарителей, во
время пусков агрегатов и из емкости постоянно при выпарке аммиака из
поступающих продувок. Передается в заводскую сеть предприятия на
аммиачно-холодильную установку;

масло турбинное (отработанное). Периодически, при замене
масла в агрегате ГТТ-12 по трубопроводу или контейнером выдается в цех
регенерации масел;

отработанный катализатор АПК-2, АПЭК-0,5 отправляется на
завод втордрагметаллов.

В газовые выбросы по производству входят:

выбросы вентиляционные от вытяжных вентиляции
производственного помещения, лаборатории, комнаты регенерации катализаторных
сеток. Сброс постоянный;

очищенный выхлопной газ после газовых турбин ГТТ-12. Сброс
постоянный через выхлопную трубу высотой 150 м для обеспечения необходимого
рассеивания.

Твердым неиспользуемым отходом производства является
отработанная окись алюминия (второй слой катализатора в реакторе каталитической
очистки выхлопных газов поз. Р-40), которая 1 раз в три года с расходом 17-19
тонн (с двух агрегатов) вывозится на полигон твердых отходов.

Мероприятия,
обеспечивающие надежность охраны водных ресурсов

В производстве азотной кислоты по схеме АК-72 постоянный
сброс ядовитых и химически активных веществ в водоемы отсутствует. В отделениях
абсорбции, охлаждения нитрозного газа и на складе кислоты, ввиду возможности
закисления ливневых вод, при возможных проливах кислоты, а также при ремонте
насосов предусмотрено устройство поддонов из кислотоупорного кирпича, в которых
установлены дренажные баки являющиеся также емкостями для опорожнения кислотных
аппаратов и коммуникаций во время ремонтов. Из дренажных баков насосами
подкисленная вода и проливы кислоты откачиваются в емкость подкисленной воды,
откуда (после проведения анализа) направляются в производственный цикл или на
склад кислоты в хранилище.

Из дренажного бака, установленного в насосной склада кислоты
погружным насосом подкисленная вода и проливы откачиваются в хранилище.
Нейтральные ливневые воды из поддона склада кислоты, (после проведения анализа)
передвижной мотопомпой сбрасываются в условно-чистую канализацию.

Периодически 8-10 раз в год (в сумме для двух агрегатов),
образуются химически грязные стоки после регенерации и промывки катализаторных
сеток с расходом не более 5 м3/ч в течение двух часов в сутки.

Массовая концентрация — соляная кислота в стоках не более 1
%.

Химически грязные стоки сбрасываются в химически грязную
канализацию и направляются на станцию нейтрализации.

Отбор анализов на контроль стоков, поступающих в химически
грязную канализацию, производится из колодца.

Для опорожнения аппаратов и коммуникаций от жидкого аммиака в
период ремонта и в случае аварийных ситуаций, предусмотрена емкость.

Мероприятия по защите атмосферного воздуха от
загрязнений окислами азота

В производстве азотной кислоты по схеме АК-72 постоянным
источником вредных выбросов в атмосферу являются отходящие выхлопные газы,
содержащие окислы азота.

Технологической схемой предусмотрено проведение
каталитического разложения окислов азота, содержащихся в выхлопных газах с
использованием природного газа в качестве восстановителя. Объемная доля окислов
азота после реактора составляет не более 0,006 %. С учетом образования окислов
азота при сжигании природного газа в подогревателе объемная доля окислов азота
в выхлопном газе на выбросе составляет не более 0,008 % или 0,27 м3
х на 1 т 100 % азотной кислоты.

Выхлопные газы, имеющие в своем составе: окислы азота, окись
углерода и аммиак рассеиваются в атмосфере через выхлопную трубу высотой 150 м.


Список
использованной литературы

1.       Лащинский
А.А., Толчинский А.Р. Основы конструирования и расчета химической аппаратуры,
Л., Машиностроение, 1970. — 752 с.

2.       Справочник
азотчика: Физико-химические свойства газов и жидкостей. Производство
технологических газов. Очистка технологических газов. Синтез аммиака, 2-е изд.,
перераб., М.: Химия, 1986. — 512 с.

.        Расчеты
по технологии неорганических веществ / Под ред. П.А. Дыбиной, М.: Высшая школа,
1967. — 524 с.

.        Регламент
производства слабой азотной кислоты.

.        М.
Бонне, Н.Д. Заичко, М.М. Караваев и др. Производство азотной кислоты в
агрегатах большой единичной мощности: М.: Химия, 1985. — 400с.

.        Технология
связанного азота / Под ред. В.И. Атрощенко — Киев: Высшая школа. Головное изд.,
1985 — 327с.

.        Методические
указания № 276

1
Характеристика сырья для получения азотной кислоты

Основным сырьем для производства неконцентрированной азотной
кислоты в настоящее время являются аммиак, воздух и вода. Вспомогательными
материальными и энергетическими ресурсами являются катализаторы окисления
аммиака и очистки выхлопных газов, природный газ, пар и электроэнергия.

Аммиак. В обычных условиях представляет собой бесцветный
газ с резким запахом, хорошо растворим в воде и других растворителях, образует
геми- и моногидраты. Поворотным этапом в развитии производства синтетического
аммиака явилось применение главенствующего сейчас в промышленности метода получения
водорода конверсией метана, содержащегося в природном газе, в попутных нефтяных
газах и продуктах нефтепереработки.

Содержание примесей в жидком аммиаке регламентируется ГОСТ
6221-82. Наиболее типичными примесями являются вода, смазочные масла, катализаторная
пыль, окалина, карбонат аммония, растворенные газы (водород, азот, метан). При
нарушении ГОСТ содержащиеся в аммиаке примеси могут попасть в
аммиачно-воздушную смесь и снизить выход оксида азота (II), а водород и метан
могут изменить пределы взрываемости АВС.

Воздух. Для технических расчетов принимают, что сухой
воздух содержит [%, об]: N2 — 78,1, О2 — 21,0, Ar2
— 0,9; Н2О — 0,1-2,8.

В воздухе могут присутствовать также следы SO2, NH3,
CO2. В районе промышленных площадок воздух загрязнен пылью различного
происхождения, а также разнообразными компонентами неорганизованных газовых
выбросов (SO2, SO3, H2S, С2H2,
Cl2 и др.). Количество пыли в воздухе составляет 0,5-1,0 мг/м3.

Вода. Используется в производстве азотной кислоты для
орошения абсорбционной колонны, для выработки пара при утилизации тепла в
котлах-утилизаторах, для охлаждения реакционных аппаратов. Для абсорбции
оксидов азота используют чаще всего паровой конденсат и химически очищенную
воду.

В некоторых схемах разрешено применять конденсат сокового пара аммиачной
селитры. В любом случае вода, используемая для орошения колонн, не должна
содержать свободного аммиака и твердых взвесей, содержание хлорид — иона должно
быть не более 2 мг/л, масла не более 1мг/л, NH4NO3-не
более 0,5 г/л. Химически очищенная вода для котлов-утилизаторов должна
соответствовать требованиям ГОСТ 20995-75.

Техническая вода, предназначенная для отвода тепла в
теплообменниках и охлаждения оборудования (оборотная вода), должна
соответствовать следующим требованиям:

Жесткость карбонатная, мэкв/кг не более 3,6 Содержание
взвешенных веществ, мг/кг не более 50 Значение pH 6,5-8,5.

Кислород. Применяется преимущественно в производстве
концентрированной азотной кислоты по методу прямого синтеза. В отдельных
случаях используется для обогащения АВС при получении неконцентрированной
азотной кислоты.

Характеристика оксидов азота.

Оксид азота NO — газ при нормальных условиях,
обладает парамагнитными свойствами. Образуется при каталитическом окислении
аммиака и является промежуточным соединением в технологии азотной кислоты.

Оксид азота NO2 существует в виде
коричнево-красного соединения и его бесцветного димера- тетраоксида диазота N2O4.
При взаимодействии с водой оксид азота (IV) образует азотную и азотистую
кислоты, со щелочами — смесь нитратов и нитритов.

Оба оксида вызывают общую слабость, головокружение, онемение
ног, при сильном отравлении — тошноту, замедленное действие, возможен
смертельный исход.

Таблица 2.1

Характеристика сырья для получения азотной кислоты.

Наименование
сырья

Государственный
стандарт

Показатели
обязательные для проверки

Регламентированные
показатели

Аммиак жидкий

ГОСТ 6221-82
марка А

Массовая доля
NH3, не более Массовая доля влаги, не более

99,96% 0,06%

Аммиак
газообразный

ГОСТ 6221-82
марка А

Массовая доля
железа Массовая концентрация масла не более

1 мг/м3 0,005

Воздух
атмосферный

Унифицированные
нормы утвержденные В/О «Союз-Азот» 1.07.82

Массовая
концентрация сернистых соединений до аппарата очистки Массовая концентрация
фосфорных соединений Массовая доля фтористых соединений Массовая концентрация
механических примесей после фильтра

 0,023м23
0,003 м23 0,001 м23 0,007 м23

Природный газ

ГОСТ 5524-78

Массовая
концентрация сернистых соединений низшая теплотворная способность

0,04 м23
32185 кДж/м3

Кислота соляная

ГОСТ 3118-77
марка «х4»

Массовая доля
соляной кислоты

35¸38%

Спирт этиловый

ГОСТ18300-72
высший сорт

Массовая
концентрация не менее

96,2%

Сетки
катализаторные

ГОСТ 3193-74

Механические
повреждения

не допускаются


2
Характеристика производимой продукции

Готовым продуктом является неконцентрированная азотная
кислота с массовой долей кислоты не менее 58-60 %.

Производимая азотная кислота должна соответствовать
требованиям регламента, что выше показателей ОСТ 113-03-270-90.

Таблица 2.2

Наименование
показателей

Нормы для
сортов

Требования
регламента

Требования ОСТ 113-03-27-90

1

2

3

Внешний вид

Бесцветная или
желтая жидкость без механических примесей

Бесцветная или
желтая жидкость без механических примесей

Массовая доля
азотной кислоты.

 58.0 ¸ 60.0 %

 не менее 57.0
%

Массовая доля
окислов азота в пересчете на N2О4.

 Не более 0.004
%

 Не более 0.004
%

Массовая доля
хлоридов в пересчете на Cl (мг/кг) 100 % HNO3.

 Не более 10 %

 не
регламентируется

Химическая формула азотной кислоты — HNO3

Относительная атомная (молекулярная) масса — 63.016.

Температура кипения азотной кислоты с массовой долей HNO3
60 % — плюс 120.06 ° C при давлении 101.325 кПа.

Температура кристаллизации (застывания) — минус 21.5 ° С.

Плотность — 1366.7 кг/м3 при температуре 29 ° С.

Давление паров над водным раствором азотной кислоты с
массовой долей HNO3 60 % — 112 Па при 20 ° С.

Удельная теплоемкость — 2.7× 103 Дж/ (кг × К) при 20  0С.

Динамическая вязкость — 2.024 ×10-3 Па × с при 20 0С.

Азотная кислота не горюча. Является сильным окислителем.

С водой азотная кислота смешивается во всех соотношениях с
выделением большого количества тепла.

Основными потребителями азотной кислоты являются производства
минеральных удобрений (аммиачная селитра, азофоска).

Таблица 2.3

Физические свойства азотной кислоты с массовой долей 60% HNO3

Температура ОС

Плотность кг/м3

Вязкости коэф.
Динамический 103Н. с/м2

Электропроводимость
удельная Ом-1. см-1

Теплоёмкость
удельная массовая Дж/кг. ОК

Теплопроводности
коэффициент ___Вт__ м. ОК

Упругость
паров, мм. рт. ст.

20

1366,7

2,02

3,36

0,64

0,363

5,8

30

1353,3

1,63

3,55

0,647

0,366

12,0

40

1339,8

1,34

4,04

0,654

0,369

21,2

60

1312,4

1,00

0,670

0,375

61,0

Таблица 2.4

Физические постоянные газов.

Газ

Относительная
молек. масса

Мольный объем,
см3

Температура, К

Критические
параметры

плавления

кипения

Ткр, К

Ркр, МПа

Vкр, м3/кг

Азот

28,0134

22403

63,15

77,35

126,35

3,394

0,003216

Аммиак

17,0304

22080

195,42

239,81

405,55

11,32

0,00426

Водяной пар

18,0143

22400

273,15

373,15

374,12

22,115

0,003147

Воздух

28,96

22390

81,15

132,45

3,769

Кислород

31,9988

22393

54,45

90,05

154,75

5,076

0,00244

Оксид азота II

30,0061

22388

109,45

121,35

180,25

6,545

0,001933

Диоксид азота

92,0110

22370

263,85

293,85

431,15

10,031

0,000891


Технологическая часть

1
Теоретические основы процесса

Получение азотной кислоты методом прямого синтеза основано на
взаимодействии жидких оксидов азота с водой и кислородом под давлением и при
повышенной температуре. Технологическая схема производства кислоты включает в
себя следующие стадии:

—       Получение аммиачно-воздушной смеси.

—       Окисление аммиака

—       Охлаждение нитрозных газов и окисление NO
до NO2

—       Абсорбция оксидов азота

. Окисление аммиака до оксида азота
(II)

При окислении аммиака кислородом воздуха
на катализаторе возможно протекание следующих реакций:

NH32 = 4NO 6Н2О
— ΔНΔН=907,3 кДж (1)

NH32 = 2N2О
2О — ΔН ΔН = 1104,9 кДж (2)

NH32 = 2N2
2О — ΔНΔН = 1269,1 кДж (3)

а также реакция с участием образующегося
оксида азота (II):

4NH3 6NO =
5N2 6H2О-ΔН ΔН = 110 кДж (4)

Все реакции практически необратимы,
поэтому направление процесса окисления определяется соотношением скоростей
реакций 1-4. Из трех основных реакций окисления аммиака (1 — 3) реакция 3
термодинамически наиболее вероятна, так как протекает с максимальным выделением
тепла. Поэтому, в отсутствии катализатора окисление аммиака идет
преимущественно до элементарного азота. Для ускорения целевой реакции окисления
до оксида азота (II) применяют селективно действующие катализаторы. В
современных установках используют платиновые катализаторы в виде пакета сеток
из сплава платины с 7,5% родия, или двухступенчатые катализаторы в виде слоя
таблетированной смеси оксидов железа (III) и хрома (III). Введение родия
повышает механическую прочность и уменьшает потери платины за счет ее уноса
током газа. Механизм гетерогенного каталитического окисления аммиака состоит из
следующих последовательных стадий:

·   диффузия молекул аммиака
и кислорода из газовой фазы к поверхности катализатора;

·   активированная адсорбция
молекул кислорода на поверхности катализатора с образованием промежуточного
соединения;

·   хемосорбция молекул
аммиака и образование комплекса;

·   разложение комплекса с
регенерацией катализатора и образованием молекул оксида азота (II) и воды;

·   диффузия продуктов
реакции с поверхности катализатора в газовую фазу.

Определяющей стадией всего процесса
окисления является скорость диффузии кислорода к поверхности катализатора.
Следовательно, каталитическое окисление аммиака на платиновом катализаторе
протекает преимущественно в диффузионной области, в отличие от окисления на окисном
катализаторе, которое идет в кинетической области.

Платиновые катализаторы чувствительны к
каталитическим ядам, содержащимся в аммиаке и воздухе, образующим
аммиачно-воздушную смесь (АВС). Так как вследствие этого активность
катализатора снижается, его периодически регенерируют промывкой соляной или
азотной кислотой.

В процессе работы поверхность катализатора
разрушается и частицы его уносятся с потоком газа. Эрозия катализатора тем
больше, чем выше температура, давление и объемная скорость газа, проходящего
через катализатор. В присутствии платиновых катализаторов селективность
процесса окисления аммиака до оксида азота (II):

Техническое производство азотной кислоты | Snab365 (5)

составляет 0,95-0,98 дол, ед. В этих условиях скорость окисления
до оксида азота (II) описывается уравнением:

Техническое производство азотной кислоты | Snab365 (6)

где: Техническое производство азотной кислоты | Snab365 — парциальное давление аммиака,
окисляемого до оксида азота (II),

Техническое производство азотной кислоты | Snab365 — парциальное
давление аммиака, окисляемого дооксида азота (I) и элементарного азота
(реакции2иЗ),

к
константа скорости.

Энергия активации этой реакции составляет 33,494 кДж/ моль.

Из двух реакций (2 и 3), конкурирующих с целевой реакцией
окисления аммиака (1), наиболее опасной является реакция 3, приводящая к
образованию элементарного азота. Скорость обеих реакций (1 и 3) может быть
описана общим для гетерогенных реакций уравнением:

Техническое производство азотной кислоты | Snab365 (7)

и зависит от таких параметров процесса как
температура (через Км), давление и состав АВС, то есть отношение
кислород: аммиак,время контактирования, то есть время пребывания АВС в зоне
катализатора. Влияние этих факторов на скорость окисления аммиака до оксида
азота (II) по реакции 1 и до азота по реакции 3 и, следовательно, выход
продуктов окисления, различно.

Температура. Повышение температуры
способствует увеличению скорости реакций и коэффициента диффузии аммиака в
смеси и, поэтому, является наиболее эффективным средством, увеличения скорости
процесса, протекающего преимущественно в диффузионной области. Это
подтверждается термодинамическими данными табл.3.1.

Термодинамические характеристики реакций
окисления аммиака

Таблица 3.1

Реакция

ΔН,
Дж/моль

ΛG,
кДж/моль

298°К

1173оК

4NH3
2 = 4NO 6Н2О

-226,0

-246,2

-414,6

4NH3
2 = 2Н22О

-317,2

-326,9

-335,2

Из таблицы следует, что вероятность
реакции окисления до оксида азота (II) с повышением температуры возрастает
почти вдвое, а реакции окисления до азота почти не изменяется.

Состав АВС. Соотношение аммиака и
кислорода в газовой смеси влияет на температурный режим и общую скорость
процесса в том случае, если лимитирующей в нем является химическая реакция, то
есть процесс протекает в кинетической области. При стехиометрическом
соотношении компонентов в АВС степень превращения аммиака в оксид азота (II) не
превышает 0,65 дол. ед. Для увеличения выхода оксида азота (II) процесс ведут
при отношении О2: NH3 = 1,8-2,0, что соответствует
содержанию в АВС 0,095-0,105 об. долей аммиака и 0,18-0,19 об. долей кислорода.
Избыток кислорода используется на стадии доокисления оксида азота (II), а
указанный состав АВС обеспечивает автотермичность процесса окисления и лежит за
пределом взрывчатости АВС.

Давление. Повышение давления
ускоряет процесс окисления аммиака за счет увеличения концентрации реагентов и
производительности катализатора, что позволяет сократить размеры аппаратуры. При
этом, однако, снижается выход оксида азота (II) и увеличивается эрозия и унос
катализатора, что удорожает продукцию.

Время контактирования. Скорость
каталитического окисления аммиака до оксида азота (II) весьма высока. За
десятитысячные доли секунды степень превращения составляет 0,97 — 0,98 дол. ед.
при атмосферном давлении и 0,96-0,98 при давлении 0,8-1,0 МПа. Время
контактирования может быть рассчитано из формулы:

Техническое производство азотной кислоты | Snab365 (8)

где: Vkобъем
катализатора, определяемый в случае платинового катализатора числом сеток в
пакете, W — объемная скорость АВС. Время контактирования зависит от
природы катализатора и составляет; для платиновых катализаторов 10-4
— 10-5с, для окисных катализаторов около 10-2с.
Увеличение времени контактирования, то есть снижение объемной скорости АВС
приводит к развитию реакции окисления аммиака до элементарного азота.

Оптимальный режим процесса на этой стадии
должен обеспечить селективность окисления аммиака, минимальные потери
катализатора вследствие его уноса и автотермичность процесса. Этим требованиям
удовлетворяют следующие условия: температура 800°С, давление 0,1-1,0 МПа,
молярное отношение О2: NH3 — 1,8-2,0, время
контактирования 1-2·10-4 с.

Для соблюдения этих условий исходная АВС
должна иметь состав: аммиак 0,10-0,115 об. дол., кислород 0,18-0,19 об. дол.,
азот 0,70-0,72 об. дол.

При использовании АВС такого состава
нитрозные газы, выходящие из контактного аппарата, содержат от 0,08 до 0,11 об.
дол, оксида азота (II).

2. Абсорбция оксида
азота (IV)

Нитрозные газы, поступающие на абсорбцию,
представляют сложную смесь различных оксидов азота (NO2, N2O4,
NO, N2О), элементарного азота, кислорода и паров воды. Их состав
зависит от условий окисления, то есть от состояния системы, описываемого
реакциями 9-11.

Все оксиды азота, входящие в состав
нитрозных газов, нерастворимы в воде, но, за исключением оксида азота (II),
взаимодействуют с ней. Поглощение их водой сопровождается химической реакцией
хемосорбции, протекающей в системе «газ — жидкость», описываемой
уравнениями:

Техническое производство азотной кислоты | Snab365, где ΔН=116 кДж
(9)

Техническое производство азотной кислоты | Snab365, где ΔН=59 кДж
(10)

и распада нестойкой азотистой кислоты по уравнению:

Техническое производство азотной кислоты | Snab365, где ΔН=76 кДж
(11)

Суммируя уравнения 9 и 11 и 10 и 11, получаем итоговые уравнения
поглощения оксидов азота водой:

Техническое производство азотной кислоты | Snab365, где ΔН=136 кДж
(12)

Техническое производство азотной кислоты | Snab365, где ΔН=101 кДж
(13)

Из этих уравнений следует, что при абсорбции из трех моль оксида
азота (IV) образуется два моля азотной кислоты и один моль оксида азота (II),
который возвращается в цикл и снова окисляется до оксида азота (IV).

Механизм образования азотной кислоты при абсорбции оксида азота
(IV) водой, а затем образующейся водной азотной кислотой, заключается в том,
что оксид азота (IV) диффундирует через пограничный слой газа к поверхности
жидкости и абсорбируется ею. При этом оксид азота (IV) реагирует с водой
(реакция 9) со скоростью, превышающей скорость диффузии и скорость реакции
разложения азотистой кислоты (реакция 11).

Образующийся оксид азота (II) выделяется в газовую фазу, где
окисляется кислородом до оксида азота (IV).

Скорость процесса абсорбции оксида азота (IV) водой описывается
уравнением для гетерогенных процессов:

Техническое производство азотной кислоты | Snab365 (14)

где Δр — движущая сила абсорбции,

Техническое производство азотной кислоты | Snab365 — парциальное давление NO2 в газовой фазе,

Техническое производство азотной кислоты | Snab365 — равновесное давление NO2 у поверхности водного
раствора азотной кислоты.

С повышением концентрации кислоты в процессе абсорбции возрастает
равновесное давление оксида азота (IV) и снижается движущая сила процесса.
Вследствие этого процесс абсорбции замедляется.

Техническое производство азотной кислоты | Snab365

Рис.3.1 Зависимость абсорбционного объема от степени абсорбции.

Состояние системы «NO2-HNO3-H2
и, следовательно, концентрация получаемой азотной кислоты зависит от
температуры, давления, парциального давления оксида азота (IV) в поглощаемой
газовой смеси и концентрации образовавшейся кислоты. При понижении температуры
и концентрации кислоты и повышении давления степень абсорбции оксида азота (IV)
водной азотной кислотой возрастает, тем интенсивнее, чем выше концентрация его
в нитрозных газах. При атмосферном давлении и температуре 25°С абсорбция оксида
азота практически прекращается, когда концентрация кислоты достигнет 0,65 масс.
долей (рис.3.2).

Таким образом, возможность получения азотной кислоты концентрацией
более 0,65 масс. дол. объективно ограничена температурой и давлением процесса
абсорбции и содержанием оксида азота (IV) в нитрозных газах. В реальных
условиях производства при температуре 40оС, давлении 0,1 МПа и
понижении содержания оксида азота вследствие его поглощения из газа
концентрация получаемой кислоты не превышает 0,5масс. дол. Получение азотной
кислоты более высокой концентрации требует иной технологии.

Техническое производство азотной кислоты | Snab365

Рис.3.2 Зависимость степени абсорбции NO2
от концентрации образующейся кислоты.

Степень абсорбции оксида азота (IV)
непосредственно связана с абсорбционным объемом аппаратуры. Повышение степени
абсорбции требует, особенно, в конце процесса, значительного увеличения
абсорбционного объема. Так, если степень абсорбции, равная 0,92 дол. ед., может
быть достигнута при V=22 м3/ т кислоты, то для
повышения ее до 0,98 дол. единицы, то есть на 6,5% абсорбционный объем должен
быть увеличен до 70 м3/т. (рис.3.2.). Так как увеличение
абсорбционного объема вызывает резкое возрастание капитальных затрат, то
экономически более выгодно не добиваться степени абсорбции выше 0,98 дол. ед.,
а поглощать остатки оксида азота (IV) в отходящих газах щелочными поглотителями
с последующим окислением образовавшегося нитрита натрия концентрированной
азотной кислотой и возвращением оксида азота (II) в цикл (инверсия оксида азота
(II)):

Техническое производство азотной кислоты | Snab365,

Техническое производство азотной кислоты | Snab365.

Оптимальные условия окисления аммиака:

. Температура. Реакция аммиака на платине начинается при
145 0С, но протекает с малым выходом NO и образованием
преимущественно элементарного азота. Повышение температуры приводит к
увеличению выхода окиси азота и росту скорости реакции. В интервале 700-1000 0С
выход NO может быть доведен до 95-98%. Необходимый температурный режим процесса
может поддерживаться за счет тепла реакций окисления. Для сухой
аммиачно-воздушной смеси, содержащей 10% NH3, при степени конверсии
96% теоретическое повышение температуры газа составляет примерно 705 0С
или около 700 0С на каждый процент аммиака в исходной смеси.
Применяя аммиачно-воздушную смесь, содержащую 9,5% аммиака, можно за счет
теплового эффекта реакции достигнуть температуры порядка 600 0С, для
еще большего повышения температуры конверсии необходим предварительный подогрев
воздуха или аммиачно-воздушной смеси. Следует учитывать, что подогревать аммиачно-воздушную
смесь можно только до температуры не выше 150-200 0С при температуре
греющего газа не более 400 0С. В противном случае возможна
диссоциация аммиака или его гомогенное окисление с образованием элементарного
азота.

Верхний предел повышения температуры контактного окисления аммиака
определяется потерями платинового катализатора. Если до 920 0С
потери платины в какой-то мере компенсируются ростом активности катализатора,
то выше этой температуры рост потерь катализатора значительно опережает увеличение
скорости реакции.

. Давление. Применение повышенного давления при получении
разбавленной азотной кислоты в основном связано со стремлением увеличить
скорость окисления окиси азота и переработки образующейся двуокиси азота в
азотную кислоту.

Термодинамические расчеты показывают, что и при повышенном
давлении равновесный выход NO близок к 100%. Однако высокая степень
контактирования в этом случае достигается лишь при большом количестве
катализаторных сеток и более высокой температуре.

При выборе оптимального давления следует иметь в виду, что
повышение давления приводит к росту потерь платины. Это объясняется увеличением
температуры катализа, применением многослойных сеток и усилением их
механического разрушения под действием большой скорости газа.

. Содержание аммиака в смеси. Для окисления аммиака обычно
применяют воздух, поэтому содержание аммиака в смеси определяется содержанием
кислорода в воздухе. При стехиометрическом отношении О2: NH3=1,25
выход окиси азота не значителен. Для увеличения выхода NO требуется некоторый
избыток кислорода, следовательно содержание аммиака в смеси должно быть меньше
14,4%. В заводской практике содержание аммиака в смеси поддерживают в пределах
9,5-11,5%, что соответствует отношению O2: NH3=2: 1,7.

Суммарная реакция, определяющая потребность в кислороде при
переработке аммиака в азотную кислоту NH3 2O2=HNO3 H2O
дает отношение O2: NH3=2, что соответствует содержанию
аммиака в исходной смеси, равному 9,5%. Это говорит о том, что увеличение
концентрации аммиака в смеси выше 9,5% в конечном итоге не приведет к росту
концентрации NO, так как в этом случае в адсорбционную систему придется вводить
дополнительный воздух.

. Влияние примесей. Платиновые сплавы чувствительны к
примесям, содержащимся в аммиачно-воздушной смеси. Предварительная очистка
газов увеличивает продолжительность работы катализатора. Однако со временем
катализатор постепенно отравляется и выход NO снижается. Для удаления ядов и
загрязнений сетки периодически регенерируют посредством обработки их 10-15%
раствором соляной кислоты.

. Смешение аммиака с воздухом. Полная однородность
аммиачно-воздушной смеси, поступающей в зону контактирования, является одним из
основных условий получения высокого выхода окиси азота. Хорошее смешение газов
имеет большое значение не только для обеспечения высокой степени
контактирования, но и предохраняет от опасности взрыва. Конструкция и объем
смесителя должны в полной мере обеспечивать хорошее перемешивание газа и
исключать проскок аммиака отдельными струями на катализатор.

Оптимальные условия окисления окиси азота.

При понижении температуры и повышении давления газа равновесие
реакции смещается вправо. При температурах ниже 200 0С и давлении 1
атм. окисление окиси азота может осуществляться почти на 100%, так что в этих
условиях реакцию можно рассматривать как необратимую, протекающую в сторону
образования азота. При температурах выше 700 0С происходит почти
полная диссоциация NO2 на окись азота и кислород.

Оптимальные условия абсорбции окислов азота при получении
разбавленной азотной кислоты:

1. Температура. Все реакции, протекающие в абсорбционной
системе, за исключением разложения азотистой кислоты, сопровождаются выделением
тепла, поэтому их равновесие смещается вправо при понижении температуры.
Благодаря этому понижение температуры способствует увеличению концентрации
продукционной кислоты. Кроме того, понижение температуры благоприятно
сказывается и на производительности системы, так как при этом увеличивается
скорость окисления NO. Снижение температуры с 40 до 0 0С позволяет
увеличить производительность установки в два раза.

На практике температуру абсорбции поддерживают в пределах 20-40 0С.
Дальнейшее понижение температуры хотя и благоприятно сказывается на процессе,
но приводит к повышению энергетических затрат и увеличению количества
растворенных в азотной кислоте окислов азота, которые с водой не
взаимодействуют, и в конечном итоге, теряются.

. Давление. Повышение давления даже в небольшой мере
позволяет значительно ускорить процесс образования HNO3 и сократить
реакционный объем. Также повышение давления позволяет увеличить степень
поглощения окислов азота.

2 Описание
технологической схемы

В основу схемы АК-72, разработанной в СССР, положен замкнутый
энерготехнологический цикл с двухступенчатой конверсией аммиака и охлаждением
нитрозных газов под давлением 0,42-0,47 МПа и абсорбцией оксидов азота при
давлении 1,1-1,26 МПа; продукция выпускается в виде 60% -ной HNO3.
Первый агрегат АК-72 мощностью 380 тыс. т/год был пущен в 1976 г.

Принципиальная технологическая схема процесса приведена на
рис.3.3.

Техническое производство азотной кислоты | Snab365

Рисунок 3.3 — Технологическая схема производства
азотной кислоты АК-72:
1 — ресивер; 2 — испаритель; 3, 24 — фильтры; 4, 15 —
подогреватели; 5 — рекуперационная турбина; 6 — реактор каталитической очистки;
7 — смеситель; 8 — топочное устройство; 9 — продувочная колонна; 10 —
абсорбционная колонна, 11, 14 — водяные холодильники; 12, 23 — компрессоры; 13
— газовый промыватель; 16, 18 — холодильники нитрозных газов; 17 —
деаэрационная колонна; 19 — котел-утилизатор; 20 — контактный аппарат; 21 —
барабан с сепарационным устройством; 22 — смесительная камера; 25 — труба для
забора воздуха

Воздух забирают из атмосферы через трубу 25, очищают от пыли
в фильтре 24, сжимают воздушным компрессором 23 до 0,42 МПа и, разделив на два
потока, подают в контактный аппарат и подогреватель аммиака. Жидкий аммиак
(парожидкостная смесь) через ресивер 1 поступает в испаритель 2, где испаряется
при 10-16°С и давлении 0,6 МПа.

После испарителя газообразный аммиак очищают от масла и
механических примесей в фильтре 3 и направляют в подогреватель аммиака 4, где
он нагревается до 80-120°С воздухом.

Очищенный воздух и аммиак поступают в смесительную камеру 22
контактного аппарата 20. Образующаяся аммиачно-воздушная смесь содержит
9,6-10,0% NH3. Пройдя тонкую очистку в фильтре, встроенном в контактный
аппарат, аммиачно-воздушная смесь поступает на двухступенчатый катализатор,
состоящий из трех платиноидных сеток и слоя неплатинового катализатора.
Нитрозные газы при температуре 840-860°С поступают в котел-утилизатор 19,
расположенный под контактным аппаратом, где за счет их охлаждения получают пар
давлением 40 МПа с температурой 440°С. Котел питают химически очищенной водой,
деаэрированной в колонне 17. Деаэрированная вода проходит теплообменник 16, где
нагревается нитрозными газами до 150°С, экономайзер 18 и затем поступает в
барабан котла-утилизатора 21. Нитрозные газы после котла-утилизатора
охлаждаются в экономайзере 18, отдают свою теплоту в подогревателе 15 и затем
поступают в водяной холодильник 14 для дальнейшего охлаждения до 55 0С.
При охлаждении нитрозных газов происходит конденсация паров воды с образованием
40-45% -ной азотной кислоты, которая подается в газовый промыватель 13. Сюда же
поступают нитрозные газы. В промывателе происходит одновременно с охлаждением
промывка нитрозных газов от нитрит — нитратных солей и дальнейшая конденсация
азотной кислоты. Кислота из нижней части промывателя подается в абсорбционную
колонну 10, а нитрозные газы сжимаются в компрессоре 12 до 11-12,6 МПа,
нагреваясь при этом до 210-230°С. После сжатия нитрозные газы охлаждают в
холодильнике 16 до 155-165°С, в холодильнике 11 второй ступени до 60-65°С и
подают в абсорбционную колонну 10. На тарелках колонны расположены змеевики для
охлаждения кислоты. Сверху в колонну поступает паровой конденсат (Н2O)
с температурой не выше 40°С. Снизу колонны выводится 58-60% -ная азотная
кислота; она поступает в продувочную колонну 9 для удаления растворенных в ней
оксидов азота и далее направляется в хранилище.

Отходящий газ из абсорбционной колонны нагревается в
подогревателе (топочном устройстве) 8, смешивается в смесителе 7 с природным
газом и подогретый до 480°С направляется на каталитическую очистку от оксидов
азота в реактор. Катализатором очистки служит алюмопалладиевый катализатор
АПК-2. После каталитического разложения выхлопные газы, содержащие до 0,008%
оксидов азота при температуре 750°С, поступают в рекуперационную турбину 5,
входящую в состав газотурбинного агрегата. Здесь тепловая энергия выхлопных
газов преобразуется в механическую с одновременным снижением давления газа до
0,95-1,05МПа. Энергия, вырабатываемая в газовой турбине, используется для
привода компрессоров 12 и 23 (нитрозного и воздушного).

Описание основного оборудования:

.        Аппарат для очистки атмосферного воздуха — прямоугольный аппарат,
корпус изготовлен из двухслойной стали, внутри размещены фильтры грубой очистки
ФГО-1,8 и 90 фильтров тонкой очистки Д 33-кл. работает при разрежении 5 кПа,
расход воздуха до 220 тыс. м3/ч.

2.      Испарители аммиака ИТГ-500 — кожухотрубчатые
многоходовые теплообменники из углеродистой стали. В трубках циркулирует вода,
в межтрубном пространстве — испаряющийся жидкий аммиак. Давление в межтрубном
пространстве 1,6 МПа, температура до — 25 0С; в трубках — 1,0 МПа,
температура до 30 0С

3.      Газотурбинный турбокомпрессорный агрегат
ГТТ-
12.
В состав агрегата входят воздушный осевой компрессор, центробежный нагнетатель
нитрозного газа, газовая турбина, включающая турбины высокого и низкого
давления, паровая турбина.

4.      Контактный аппарат. Под контактным
аппаратом размещены пароперегреватель и испарительный пакет котла —
утилизатора. В рубашку аппарата подается воздух, который смешивается с аммиаком
в смесителе, встроенным в контактный аппарат. Внутри аппарата под контактными
сетками размещены 52 фильтра тонкой очистки аммиачно-воздушной смеси и
розжиговое устройство. Платиноидные сетки укладывают на колосниковую
конструкцию. В стационарное розжиговое устройство подается азотводородная
смесь. Расчетное давление 0,394 МПа, давление гидроиспытания 0,739 МПа,
температура на катализаторе 850-880 0С

5.      Холодильники-конденсаторы представляют собой
кожухотрубчатые теплообменники с водяной рубашкой. Нитрозные газы подаются в
трубки, оборотная вода — в межтрубное пространство.

6.      Газовый промыватель — вертикальный аппарат
колонного типа, выполненный из стали. Состоит из двух параллельно работающих
секций.

7.      Абсорбционная колонна. В колонне размещены 45
тарелок ситчатого типа, 25 нижних тарелок снабжены охлаждающими змеевиками. С
1-ой по 10-ю тарелки имеют две зоны контакта фаз, перелив осуществляется через
патрубки с «зонтами»; с 11-ой по 25-ю тарелки имеют перегородки для
организации направленного потока жидкости, с 26-ой по 45-ю тарелки
характеризуются спиральным током жидкости и переливом в приемный карман
нижележащей тарелки.

8.      Реактор каталитической очистки — горизонтальный
цилиндрический аппарат. В кольцевое пространство между наружным и внутренним
корпусом сверху вниз поступает выхлопной газ при температуре 480-500 0С,
во внутренний корпус — смесь его с природным газом. Во внутреннем корпусе
размещается двухступенчатый катализатор.

9.      Подогреватель выхлопного газа ПВГ-1200 состоит из
конвективного и радиационного теплообменников. В конвективном теплообменнике
осуществляется нагревание от 50 до 310 0С, в радиационном — от 310
до 500 0С. В поде корпуса установлены горелки для природного газа.
Каракас выполнен из углеродистой стали, шахта радиационной части футерована
легковесным кирпичом, конвективной части — шамотным кирпичом.

10.    Котел-утилизатор предназначен для
утилизации тепла нитрозных газов с выработкой энергетического пара давлением
3,92 МПа и температурой 440 0С. Включает два испарительных пакета,
два пароперегревателя, размещенных в корпусах контактных аппаратов, один
экономайзер, где питательная вода подогревается от 150 до 2500С, а
температура нитрозных газов снижается до 200-230 0С.

3 Расчеты
технологических процессов

3.1 Расчеты
материальных балансов процессов

Для проведения технологических расчетов агрегата АК-72
определяем следующие исходные данные:

кислоты, тыс. т/год 380;

число гарантированных часов работы агрегата в течение

года, час 7920;

среднечасовая производительность, т/час 47,98

концентрация продукционной кислоты, масс. % 58,0

рабочее давление (абсолютное), 0,35;

среднее барометрическое давление, кПа 100;

степень конверсии ηк,д. е.0,96;

степень абсорбции окислов азота, ηадс, д. е.0,99.

состав газа на входе в контактный узел, %об.:

аммиак 9,56

воздух, в т. ч.90,44

кислород 18,69

азот 71,45

вода 1,44

Расчет ведется на часовую производительность моногидрата
азотной кислоты (100 % HNO3).

Расчет контактного узла

Вычисляем количество аммиака, необходимого для получения
47,98 т моногидрата. Из балансового уравнения производства азотной кислоты

3 2O2 = HNO3 H2O

следует, что 1 кмоль HNO3 образуется из 1 кмоль
аммиака. Это позволяет вычислить объем аммиака по формуле:

Техническое производство азотной кислоты | Snab365,

Где m — масса моногидрата, кг; hа, hк — степень абсорбции и степень конверсии аммиака, д. е.

NH3
= 22.4*47980/63*0.96*0.99 = 17949.87 м3

Вычисляем объем воздуха, необходимый для производства 1000 кг
моногидрата:

Техническое производство азотной кислоты | Snab365,

гдеТехническое производство азотной кислоты | Snab365 — содержание аммиака в АВС, об. %

в =
17949,87 (100-9,56) /9,56 = 169810,27 м3

Объемы поступающих с воздухом компонентов:

·
водяных
паров

VH2O = VвaH2O = 169810.27*0.0144=
2703,75 м3/ч,

гдеТехническое производство азотной кислоты | Snab365 — количество водяных паров в воздухе;

Аналогично определяем объемы азота и кислорода

кислорода

О2
= VвaO2 = 169810,27*0.1869= 35092.37 м3
азотаN2 = VвaN2 =
169810.27*0.7145 = 132022.16 м3

Основные реакции, протекающие в контактном аппарате:

4NH3 5O2 = 4NO
6H2O

NH3 3O2 = 2N2
6H2O

Определим состав нитрозных газов, образующихся по этим реакциям:

объем монооксида азота:

NO
= VNH3k = 17949.87*0.96 =17231.875 м3

—        общий объем азота в нитрозных газах:

N2 = 0.5VNH3 (1 — ηk) 132022.16 = 0.5* 17949.87 (1-0.96) 132022.16=132373.16 м3

         общее количество водяных паров, образующихся в
результате реакций окисления:

H20 =1.5*VNH3 2703.75 =
1.5*17949.87 2703.75=29628.55 м3

объем кислорода:

.37- (1,25* VNH3k 0,75*VNH3 (1
— ηk)) =13014,03 м3

Таблица 3.1. Материальный баланс процесса окисления аммиака

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ

%

КМОЛЬ

NH3

13622,67

5,90

17949,87

9,56

801,33

NO

23078,40

9,99

17231,87

8,96

769,28

ВОЗДУХ

217322,31

94,10

169810,27

90,44

7580,82

O2

50131,96

21,71

35092,37

18,69

1566,62

O2

18591,47

8,05

13014,03

6,77

580,98

N2

165017,70

71,45

132022,16

70,31

5893,49

N2

165466,4

71,65

132373,16

68,86

5909,52

H20

2172,65

0,94

2703,75

1,44

120,70

H2O

23808,66

10,31

29628,55

15,41

1322,70

ВСЕГО

230944,98

100,00

187760,14

100,

8382,15

230944,9

100,00

192247,61

100

8582,48

Расчет котла — утилизатора

Для расчета материального баланса КУ берем данные из
материального баланса для одного КА

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

NH3

6811,33

2,97

8974,93

9,56

400,67

NO

11539, 20

9,99

8615,94

8,96

384,64

ВОЗДУХ, в т. ч

108661,14

47,40

84905,13

90,44

3790,41

O2

25065,98

10,93

17546,18

18,69

783,31

O2

9295,74

8,05

6507,01

6,77

290,49

N2

82508,84

35,99

66007,07

70,31

2946,74

N2

82733,21

71,65

66186,57

68,86

2954,76

H2О

1086,33

0,47

1351,87

1,44

60,35

H2О

11904,33

10,31

14814,27

15,41

661,35

ВСЕГО

115472,48

100

93880,07

100

4191,07

ВСЕГО

115472,48

100

96123,80

100

4291,24

Нитрозные газы из КА с температурой 8510С
поступают в КУ. Давление в КУ — 0,35 МПа. В КУ происходит охлаждение нитрозных
газов до 3500С.

Средняя температура НГ:

Техническое производство азотной кислоты | Snab365

Свободный объем в КУ равен:

Техническое производство азотной кислоты | Snab365

вн
— внутренний диаметр котла; L — длина аппарата, м; dтр — диаметр
трубок, м; lтр — длина трубок, м; Птр — число трубок, шт.

Техническое производство азотной кислоты | Snab365

Секундный объем НГ в рабочих условиях рассчитывается по формуле:

Техническое производство азотной кислоты | Snab365 (м3/с)

Время пребывания газа в КУ:

Техническое производство азотной кислоты | Snab3650,89 с

Степень окисления оксида азота (II) в оксид азота (IV)
определяется по формуле:

Техническое производство азотной кислоты | Snab365

где: Техническое производство азотной кислоты | Snab365, b — начальная концентрация кислорода, %

а-1/2 начальной концентрации оксида азота (II),%

К% — константа скорости реакции, соответствующая
концентрации в % об., и времени в сек.= 4,985; b = 8,05; Техническое производство азотной кислоты | Snab365; при температуре 605 оС К%
= 0,000126

Техническое производство азотной кислоты | Snab365

Степень окисления оксида азота в диоксид находим из диаграммы
Каржавина. Она составляет α = 0,06

Окисление оксида азота (II) протекает по реакции:

0,5O2 = NO2

В результате окисления образуется диоксида азота:

,94*0,06=517 (нм3/ч)

·46/22,4 = 1061,61 (кг/ч).

Расходуется кислорода

Техническое производство азотной кислоты | Snab365·32/22,4 = 369,3 (кг/ч).

Оксида азота в нитрозном газе на выходе из котла-утилизатора

,94 — 517 = 8098,98 (нм3/ч) · 30/22,4 = 10846,85
(кг/ч).

Кислорода в нитрозном газе на выходе из котла-утилизатора

,01-258,5 = 6248,5364 (нм3/ч) ·32/22,4 = 8926,48
(кг/ч).

Материальный баланс котла — утилизатора представлен а таблице 3.2.

Таблица 3.2

Материальный баланс котла — утилизатора

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

NO

11539, 20

9,99

8615,94

8,96

384,64

NO2

1061,61

0,92

516,96

0,54

23,08

NO

10846,85

9,39

8098,98

8,45

361,56

O2

9295,74

8,05

6507,01

6,77

290,49

O2

8926,48

7,73

6248,54

6,52

278,95

N2

82733,21

71,65

66186,57

68,86

2954,76

N2

82733,21

71,65

66186,57

69,04

2954,76

H2O

11904,33

10,31

14814,27

15,41

661,35

H2O

11904,33

10,31

14814,27

15,45

661,35

ВСЕГО

115472,48

100,00

96123,80

100

4291,24

ВСЕГО

115472,48

100

95865,32

100,00

4279,70

3.2 Расчеты
тепловых процессов

Тепловой баланс контактного узла

Исходными данными для расчета являются: объём аммиака на входе в
контактный узел Техническое производство азотной кислоты | Snab365= 17949,87 (нм3/ч), температура
АВС на входе в контактный узел Техническое производство азотной кислоты | Snab365=230 0С по практическим данным, потери теплоты в
окружающую среду принимаем, согласно 3% от прихода теплоты

Тепло, выделяющееся в контактном узле при окислении аммиака

Техническое производство азотной кислоты | Snab365,

где ΣQэф — теплота, выделяющаяся в контактном узле
при протекании основной и побочной реакций, кДж/ч; 904,8 кДж и 1266,28 кДж —
тепловые эффекты основной и побочной реакции (на 4 моля аммиака)

Техническое производство азотной кислоты | Snab365 (МДж/ч)

Температура на сетках контактного аппарата рассчитывается по
формуле:

Теоретическая Техническое производство азотной кислоты | Snab365, 0С

Действительная Техническое производство азотной кислоты | Snab365

где: Техническое производство азотной кислоты | Snab365тепло, вносимое с компонентами АВС при 230
оС, МДж/ч;нг — количество НГ, кг/ч — из таблицы теплового
баланса контактного узла

Снг — средняя массовая теплоемкость НГ при постоянном
давлении, рассчитанная в интервале температур 800¸900 0С.

где: Техническое производство азотной кислоты | Snab365 кДж/ (кг×град); Техническое производство азотной кислоты | Snab365 кДж/ (кг×град); Техническое производство азотной кислоты | Snab365= 1,884 кДж/ (кг×град) [5, c.120]

Техническое производство азотной кислоты | Snab365 (МДж/ч)пот = 0,03 (ΣQэф Σq)

Техническое производство азотной кислоты | Snab365 кДж/ (кг×град)

Техническое производство азотной кислоты | Snab365кДж/ (кг×град)

Техническое производство азотной кислоты | Snab365= 877,3 оС теоретическая температура на сетках

Техническое производство азотной кислоты | Snab365 =8510С — действительная.

Теплота, уносимая с нитрозными газами

Н. Г =
GН. ГСН. Гt = 230944,98·1, 195·851/1000 =
234864 (МДж/ч)

Потери теплоты в окружающую среду

пот
= 0,03 (184148,6 57969,44) =7263,83 (МДж/ч)

Теловой баланс контактного узла представлен в таблице 3.3

Таблица 3.3

ПРИХОД ТЕПЛА

РАСХОД ТЕПЛА

статьи прихода
тепла

МДж

%

статьи расхода
тепла

МДж

%

с АВС

57969,444

23,95

с НГ

234864

97

Тепловой эф-т
реакции

184158,28

76,05

потери в окр.
среду

7263,83

3

ВСЕГО

242127,73

100

ВСЕГО

242128

100

Тепловой баланс КУ

Исходные данные:

Температура НГ на входе в КУ, 0С851

Температура НГ на выходе из КУ, 0С 350

Средняя теплоемкость НГ при 3500С, кДж/ кг×град 1,166

Средняя теплоемкость НГ при 8510С, кДж/ кг×град,1, 195

Температура воды, поступающая на питание КУ,0С240

В котле-утилизаторе получается пар с параметрами: Р = 4МПа; t
= 4400C; iп = 3312,6 кДж/кг — энтальпия пара; iв
= 1038,3 кДж/кг — энтальпия воды [7]; потери тепла (% от теплоты, отдаваемой
нитрозным газом) — 2 [8].

Теплота, вносимая c нитрозным газом берется из таблицы
теплового баланса контактного аппарата:

Техническое производство азотной кислоты | Snab365       115472,48 (МДж/ч)

Техническое производство азотной кислоты | Snab365

Теплота, уносимая c нитрозным газом:

Техническое производство азотной кислоты | Snab365GН. ГСН. Гtвых =
115472,48·1,166·350/1000 = 47124,3 (МДж/ч)

Потери теплоты в окружающую среду:

пот
= 0,02 (115472,48 — 47124,72) = 3291,13 (МДж/ч)

Про кислород:  Заправка и продажа газа. Срочная доставка газовых баллонов!

Теплота химической реакции окисления оксида азота в диоксид

Ок
= VNO2·ΔHОк/0,0224 = 517·61,655/0,0224/1000 = 1422,89
(МДж/ч),

где VNO2 — объём образовавшегося диоксида азота (из
табл. материального баланса котла); ΔHОк = 61,655 кДж/моль — тепловой эффект реакции окисления
оксида азота в диоксид.

Теплота, вносимая в котел с питательной водой:

вод =
Gп·iв = 1,0383Gп (МДж/ч)

Теплота, уносимая с паром:

п =
Gп·iп = 3,3126Gп (МДж/ч)

Запишем уравнение теплового баланса котла и решим его относительно
количества получаемого пара

Техническое производство азотной кислоты | Snab365QОк Qвод = Техническое производство азотной кислоты | Snab365 Qп Qпот

,48 1422,89 1,0383Gп = 47124,72 3,3126Gп
— 3291,13п = 30092,5 (кг/ч)

Таблица 3.4.

Тепловой баланс котла-утилизатора

ПРИХОД ТЕПЛА

МДж

%

РАСХОД ТЕПЛА

МДж

%

теплота,
вносимая с НГ

117431,95

78,24

теплота,
уносимая с НГ

47124,32

31,40

теплота реакции
окисления

1422,90

0,95

теплота,
уносимая с водяным паром

99684,46

66,41

теплота,
вносимая с питательной водой

31245,06

20,82

потери теплоты
в окружающую среду

3291,13

2, 19

ВСЕГО

150099,90

100

ВСЕГО

150099,90

100

3.3
Конструктивный расчет контактного узла

Определение диаметра контактного аппарата и удельной нагрузки
на катализатор

При определении основных размеров контактного аппарата
необходимо определить диаметр контактной сетки.

Время соприкосновения газа с катализатором определяем по
формуле:

lgτ = — 0,107ηк 7,02·10-6Техническое производство азотной кислоты | Snab365, с,

где ηк = 96% — степень конверсии аммиака,

lgτ = — 0,107·96 7,02·10-6·963
= — 4,061; τ = 8,69·10-5
с.

С другой стороны,

τ =Vсв /Wг,

где Vсв — свободный объем катализатора, м3;
Wг — объёмная скорость газа в условиях контактирования, м3/с.

св
= 0,01 (fsdm),

где f — коэффициент, f = (1-1,57dТехническое производство азотной кислоты | Snab365); s — площадь одной сетки, м2; d = 0,009см — диаметр
проволоки сеток; m — число сеток в аппарате, m = 7; n= 1024 — число плетений
сетки на 1 см2.

г =Техническое производство азотной кислоты | Snab365, (м3/с),

где V0 = 17949,87 м3/ч — часовой расход АВС
при нормальных физических условиях,

Тк = 851 273 = 1124 К — температура, Рк =
0,35 МПа — давление контактирования;

Р0 = 0,10133 МПа — нормальное атмосферное давление.

Техническое производство азотной кислоты | Snab365 (м3/с).

Подставим в формулу для τ и выразим площадь сетки s:

Техническое производство азотной кислоты | Snab365 →Техническое производство азотной кислоты | Snab365= 16 (м2)

Диаметр сетки равен

Техническое производство азотной кислоты | Snab365

учетом закрепления сеток меду фланцами их диаметр увеличиваем на
0,08 м

= 4,7 0,08 = 4,58 м

Диаметр катализаторных сеток, применяемых в контактном узле
агрегата АК-72 с учетом их крепления между фланцами равен 3,9 м.

Принимаем к постановке контактный узел, состоящий из 2-х
контактных аппаратов, работающих совместно с котлами — утилилизаторами.

Конструкция контактного аппарата описана в разделе 3. Диаметр
корпуса аппарата 4 м. Свободный диаметр катализаторных сеток:

,9-0,08 = 3,82 м,

площадь сетки:

= 0,785·3,822 = 11,5 м2

Свободный объём катализатора:св = 0,01 (1-1,57·0,009Техническое производство азотной кислоты | Snab365) 11,5·0,009·7= 0,00391 (м3),г
= 62,17/2 = 31,1 м3

Время контактирования

τ= 0,00391/31,1 = 1,26·10-4 с

Масса 1 м2 сетки составляет 871 г [5].

Масса всех сеток в аппарате равна 11,5 ·7 ·0.871 = 70 (кг)

Напряженность 1 г платины, выраженная в кг аммиака, сжигаемого в
сутки:

,7 ·24/ (2·70000) = 2,33 (кг/г)

Поверхность 1 м2 сетки равна 1,82 м2
[5,c.59]; общая поверхность всех сеток:

,82·11,5·7= 146,5 м2

Напряженность на 1 м2 активной поверхности сеток
составит:

,7 ·24/ (2·146,5) = 1185,8 (кг/м2сут)

Таблица 4.1

Аналитический контроль производства

Наименование
стадий процесса, места измерения параметров или отбора проб

Контролируемый
параметр

Частота и
способ контроля

Нормы и
технические показатели

Методики и
средства контроля

Кто
контролирует

1

2

3

4

5

6

1. Аммиак
жидкий, марка А, на трубопроводе.

1. Массовая
доля аммиака (NH3).

1 раз в месяц,
по требованию.

Не менее 99.9.

Титриметрический
метод. ГОСТ 6221-90 п.3.2. Отн. погр. ± 20.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Массовая
доля воды (остаток после испарения).

1 раз в месяц,
по требованию.

Не более 0.1.

Титриметрический
метод. ГОСТ 6221-90 п.4.4. Отн. погр. ± 20.

По результатам
анализов лаборатории по контролю цеха аммиака.

3. Массовая
концентрация масла.

1 раз в месяц,
по требованию.

Не более 2 мг/дм3.

Спектрофотометричес-кий
метод, ГОСТ 28326-89 п.4. Отн. погр. ± 5.

По результатам
анализов лаборатории по контролю цеха аммиака.

4. Массовая
концентрация железа (Fe).

1 раз в месяц,
по требованию.

Не более 1
мг/дм3.

Фотоколориметриче-ский
метод. ГОСТ 28326-89 п.5. Отн. погр. ± 8.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Воздух
технологический, забираемый из атмосферы после ОК ГТТ-12, Аn-204.

1. Массовая
концентрация мехпримесей в пересчете на железо.

1 раз в неделю
по требованию.

Не более 0.007
мг/м3.

Фотоколориметриче-ский
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

 Лаборант.

2. Массовая
концентрация серы (S).

По требованию.

Не более 2.3
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 21.

 Лаборант.

3. Массовая
концентрация фосфорных соединений.

По требованию.

Не более 0.3
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3 Отн. погр. ± 50.

 Лаборант.

4. Массовая
концентрация фтора (F).

По требованию.

Не более 0.1
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 22.

 Лаборант.

5. Массовая
концентрация масла.

По требованию.

Не более 0.1
мг/м3.

Спектральный
метод. Сборник УМАК HNO3. Отн. погр. ± 40.

 Лаборант.

6. Массовая
концентрация селитры (в пересчете на NO3).

По требованию.

Не более 0.1
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

 Лаборант.

3.
Частично-обессоленная вода, на трубопроводе.

1. Молярная
концентрация — эквивалента жесткости.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не более 0.01
ммоль/дм³.

Комлексонометрический
метод. Сборник МАВ. Отн. погр. ± 5.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

2. Массовая
концентрация солей.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не более 60
мг/дм³.

Кондуктометрический
метод. Сборник МАВ. Отн. погр. ± 7.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

3. Массовая
концентрация хлоридов.

1 раз в смену.

Не более 7 мг/дм³.

Меркурометрический
метод. Сборник МАВ. Отн. погр. ± 5.

По результатам
анализов лаборатории цеха химводоподготов-ки.

4. Водородный
показатель (рН).

1 раз в смену.

6.8÷ 9.5

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.0.

По результатам
анализов лаборатории цеха химводоподготов-ки.

5. Прозрачность
по шрифту.

1 раз в смену.

Не менее 40 см.

Визуально —
колориметрический метод. Сборник МАВ.

По результатам
анализов лаборатории цеха химводоподготов-ки.

6. Молярная
концентрация эквивалента щелочности.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не нормируется.

Титриметрический
метод. ОСТ 108.034.03-81. Приложение 3.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

4. Конденсат
водяного пара на трубопроводе.

1. Массовая
концентрация хлоридов.

1 раз в смену.

Не более 2
мг/дм³.

Меркурометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

2. Массовая
концентрация аммиака.

1 раз в смену.

Не более 1
мг/дм³.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

3. Массовая
концентрация масла.

1 раз в смену.

Не более 2
мг/дм³.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

5. Природный
газ, на трубопроводе.

1. Массовая
концентрация сероводорода (H2S).

1 раз в месяц.

Не более 0.02
г/м3.

Титриметрический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Объемная
доля О2.

1 раз в месяц.

Не более 1.

Хроматографический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5.

По результатам
анализов лаборатории по контролю цеха аммиака.

3. Массовая
концентрация механических примесей.

По требованию.

Не более 0.001
г/м3.

Гравиметрический
метод. ГОСТ 22387.4-77. Отн. погр. ± 5 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

6.
Азото-водородная смесь, Аn — 231, на трубопроводе.

1. Объемная
доля водорода (Н2).

По требованию.

68 ÷ 74.

Хроматографический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Объемная
доля аммиака (NН3).

По требованию.

Отсутствие.

Титриметрический
метод. Сборник УМАК NH3. Отн. погр. ± 10 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

7. Вода
оборотная на входе в цех, на трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

6.8 ÷ 8.5

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1 %.

 Лаборант.

8. Азот
газообразный, Аn-232, на трубопроводе.

1. Объемная
доля азота.

По требованию.

Не менее 99.9.

Методика
лаборатории цеха ЖМУ.

По результатам
анализов лаборатории по контролю цеха ЖМУ.

2. Объемная
доля кислорода.

По требованию.

Не более 0.1 %.

Газовольюмометриче-ский
метод. Методика лаборатории цеха ЖМУ.

По результатам
анализов лаборатории по контролю цеха ЖМУ.

9. Масло
турбинное. Марка ТП-22.

1. Вязкость
кинематическая при 40°С.

1 раз в неделю.

 (28.8 ÷ 35.2)  сСт (для ТП-22).

Инструментальный
метод. ГОСТ 33-82, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

2. Кислотное
число.

1 раз в неделю.

Не более 0.05
мгКОН/г масла.

Титриметрический
метод. ГОСТ 5985-79, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

3. Зольность.

1 раз в неделю.

Не более 0.005.

Гравиметрический
метод. ГОСТ 1461-75,ГОСТ 19296-73.

По результатам
анализов лаборатории сырья и нефтепродуктов.

4. Массовая
доля водорастворимых кислот и щелочей.

1 раз в неделю.

Отсутствие.

Визуальный
метод. ГОСТ 6307-75, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

5. Массовая
доля мехпримесей.

1 раз в неделю.

Отсутствие.

Гравиметрический
метод. ГОСТ 20284-74.

По результатам
анализов лаборатории сырья и нефтепродуктов.

6. Температура
вспышки, определяемая в открытом тигле.

1 раз в неделю.

Не ниже 186 °С.

Визуальный
метод. ГОСТ 4333-87, изм.8.

По результатам
анализов лаборатории сырья и нефтепродуктов.

7. Массовая
доля воды.

1 раз в неделю.

Не более 0.05.

Визуальный метод.
ГОСТ 2477-65, изм.1,2.

По результатам
анализов лаборатории сырья и нефтепродуктов.

8. Число
деэмульсации.

1 раз в неделю.

Не более 3.0
мин.

Визуальный
метод. ГОСТ 12068-66.

По результатам
анализов лаборатории сырья и нефтепродуктов.

10. Воздух КИП,
на трубопроводе.

1. Массовая
доля нефтепродуктов.

По требованию.

Отсутствие.

Гравиметрический
метод. ГОСТ 24484-80, п.4.

Лаборант.

2. Массовая
концентрация влаги.

По требованию.

Не более 177
мг/м³.

Гравиметрический
метод. ГОСТ 24484-80, п.5.

Лаборант.

11.
Технологический воздух (продувочный), на трубопроводе.

1. Массовая
концентрация влаги.

По требованию.

Не более 500
г/м³.

Гравиметрический
метод. ГОСТ 24484-80, п.5.

Лаборант.

12.
Тринатрийфосфат.

По требованию.

Не менее 18.5.

Титриметрический
метод. ГОСТ 24024-81.

По результатам
анализов лаборатории по контролю сырья.

13.
Газообразный аммиак после фильтров на аппарате.

1. Массовая
концентрация мехпримесей в пересчете на железо.

По требованию.

Не более 0.007
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Массовая
концентрация масла.

1 раз в неделю,
по требованию.

Не более 2 мг/м³.

Спектрофотометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 40.

Лаборант.

14.
Захоложенная вода на выходе из испарителя на трубопроводе.

1. Массовая
концентрация аммиака.

1 раз в сутки,
по требованию.

Не более 0.01
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Водородный
показатель, (рН).

1 раз в сутки,
по требованию.

Не более 8.

Потенциометрический.
Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

15.
Аммиачно-воздушная смесь в контактные аппараты Аn-205 (1-4) на аппарате.

1. Объемная
доля аммиака. 2. Массовая кон-центрация масла.

1 раз в сутки с
каждого аппарата, по требованию. 1 раз в месяц.

9.6 ÷ 10.5. Не более
0.2 мг/м³.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.6.
Спектрофотометрический метод. Сборник УМАК HNO3. Отн. погр. ± 40.

Лаборант.
Лаборант.

16. Нитрозный
газ после сеток контактного аппарата, поз. Р-12. Аn-206 (1-3) на аппарате.

1. Объемная
доля оксидов азота, N0. 2. Объемная доля аммиака. 3. Степень конвер-сии
аммиака.

1 раз в сутки с
каждого аппарата. 1 раз в месяц, по требованию. 1 раз в сутки.

9.15 ÷ 10.0 . Не более
0.025. Не менее 95.5.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.4.
Фотоколориметрический метод. Сборник УМАК HNO3. Отн. погр. ± 10.
Процентное отношение массовой доли оксида азота к массовой доле аммиака. Отн.
погр. ± 2.5.

Лаборант.
Лаборант. Лаборант.

17. Оборотная
вода на выходе из холодильника нитрозного газа на трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

18. Конденсат
азотной кислоты в газовом промывателе на аппарате.

1. Массовая
концентрация селитры NH4NO3. 2. Массовая доля азотной
кислоты HNO3.

1 раз в смену.
В период пуска-через 5-10мин. 2 раз в смену. В период пуска через 5-10мин.

70 ÷ 200 мг/дм³ в период пуска не более 2 г/дм³. Не менее 35.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 22.
По плотности и температуре. Отн. погр. ± 4.0.

Лаборант.
Аппаратчик абсорбции.

19. Охлаждающая
вода после холодильников азотной кислоты Аn-215, на трубопроводе.

1. Водородный
показатель, (рН).

1 раз в сутки.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

2. Массовая концентрация
азотной кислоты HNO3.

2 раза в смену.

Отсутствие.

Качественное
определение с индикатором. Сборник УМАК HNO3.

Аппаратчик
абсорбции.

20. Оборотная
вода на выходе из холодильника нитрозного газа поз. Т-29,Аn-225,на
трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

2. Массовая
концентрация ОЭДФК.

2 раза в смену.

1 ÷ 5 мг/дм³.

Фотоколориметрический
метод. Сборник МАВ. Отн. погр. ± 10.

Лаборант.

21. Оборотная
вода из абсорбционной колонны, поз. К-31,Аn-218,на аппарате.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.

 Лаборант.

22. Оборотная
вода с 1 по 25 тарелки абсорбционной колонны поз. К-31 Аn-216,на аппарате.

1. Водородный
показатель, (рН).

1 раз в сутки.

Не менее 6.8

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.

 Лаборант.

23. Азотная
кислота с 10 по 15 тарелок абсорбционной колонны, Аn-216 на аппарате.

1. Массовая
доля HNO3.

1 раз в сутки.

20 ÷ 30.

По плотности и
температуре. Сборник УМАК HNO3. Отн. погр. ± 4.0.

Аппаратчик
абсорбции.

2. Массовая
концентрация хлоридов.

1 раз в сутки.

Не более 400
мг/дм³.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 2.3.

 Лаборант.

24. Азотная
кислота на продувочной колонне поз. К-47, Аn-220,на трубопроводе
(продукционная кислота).

1. Массовая
доля азотной кислоты HNO3.

5 раз в смену.

58 ÷ 60.

Титриметрический
метод. ГОСТ 701-89, п.3.2

Лаборант.

2. Массовая
доля оксидов азота N2O4.

1 раз в смену,
по требованию.

Не более 0.05.

Титриметрический
метод. ГОСТ 701-89, п.3.4

Лаборант.

3. Массовая
доля твердого остатка.

По требованию.

Не более 0.004.

Гравиметрический
метод. ГОСТ 701-89, п.3.5

Лаборант.

4. Массовая
доля хлоридов (в пересчете на хлор).

1 раз в смену.

Не более 0.006
% в расчете на 100 % HNO3.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 2.3.

Лаборант.

25. Азотная
кислота с 1,6,7,8 тарелок абсорбционной колонны поз. К-31, Аn-217 на
аппарате.

1. Массовая
доля азотной кислоты HNO3.

По требованию.

40 ÷ 60.

По плотности и
температуре. Сборник УМАК HNO3. Отн. погр. ± 4.0.

Аппаратчик
абсорбции.

26. Нитрозный
газ после промывателя поз. К-27 Аn-214, на трубопроводе.

1. Массовая
концентрация аммиачной селитры NH4NO3.

 1 раз в смену,
в период пуска — через 5-10 мин.

В период пуска:
не более 500 мг/м³. При
норм. работе: 100 ÷ 200
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 15.

Лаборант.

27. Нитрозный
газ после абсорбционной колонны поз. К-31 Аn-213, на трубопроводе.

1. Объемная
доля оксидов азота NОx.

2 раза в смену,
по требованию.

Не более 0.1.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

2. Объемная
доля кислорода О2.

2 раза в смену,
по требованию.

2.0 ÷ 2.7.

Метод
вольюмометри-ческий. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

Показания и
ре-гистрация непреры-вные на щите УНК.

2.0 ÷ 2.7.

Инструментальный
метод. Газоанализатор ГТМК-16М. Отн. погр. ± 10.

Оператор ДПУ.

28. Очищенные
газы на выходе из реактора каталитической очистки поз. Р-40 Аn-222, на
аппарате.

1. Объемная
доля метана CH4.

1 раз в сутки,
по требованию, кроме выходных дней.

0.1 ÷ 0.2.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 6.0.

Лаборант.

2. Объемная
доля оксида углерода CO.

1 раз в сутки,
по требованию.

0.1 ÷ 0.16.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 4.0.

Лаборант.

3. Объемная
доля оксидов азота NOx.

1 раз в сутки,
по требованию.

Не более 0.005.
При пуске — до 0.02.

Фотоколориметричес-кий
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

29. Смесь
дымовых и выхлопных газов на выходе из подогревателя поз. Т-53 Аn-223, на
аппарате.

1. Объемная
доля оксидов азота NOx.

1 раз в сутки,
по требованию.

Не более 0.008.

Фотоколориметричес-кий
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

2. Объемная
доля оксида углерода CO.

1 раз в сутки,
по требованию, кроме выходных дней.

Не более 0.15.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 4.0.

Лаборант.

3. Объемная
доля кислорода O2.

1 раз в сутки,
по требованию, кроме выходных дней.

0.2 ÷ 0.5.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 6.0.

Лаборант.

30.
Деаэрированная вода после деаэратора поз. Э-19, на аппарате.

1. Прозрачность
по шрифту.

1 раз в сутки.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034-81, приложение 3, п.1.

Лаборант.

2. Молярная
концентрация эквивалента жесткости.

1 раз в смену и
1 раз в сутки со среднесуточной пробы.

Не более 0.01
ммоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.3.

Лаборант.

3. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/дм³.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

4. Массовая
концентрация растворенного кислорода O2.

2 раза в смену.

Не более 30
мкг/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.6.

Лаборант.

5. Водородный
показатель при 25 °С (pH).

1 раз в смену.

8.5 ÷ 9.5

Потенциометрический
метод. ОСТ 108.034.03-81, приложение 3, п.6.

Лаборант.

6. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену и
1 раз в сутки со средне-суточной пробы.

Не нормируется.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3.

Лаборант.

7. Массовая
концентрация солей.

3 раза в сутки.

Не более 200
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

8. Массовая
концентрация аммиака своб. NH3.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.10.

Лаборант.

9. Массовая
концентрация хлоридов.

1 раз в сутки.

Не более 7
мг/л.

Меркуриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.4.

Лаборант.

31. Продувочная
вода из барабана котла (чистый отсек) поз. Э-14, на аппарате.

1.
Прозрачность.

1 раз в смену.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034.03-81, приложение 3, п.1.

Лаборант.

2. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену.

Не менее 500
мкмоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3 п.2.

Лаборант.

3. Массовая
концентрация солей.

2 раза в смену.

Не более 1500
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

4. Массовая
концентрация фосфатов.

2 раза в смену.

Не более 15
мг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.17.

Лаборант.

5. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

32. Продувочная
вода из барабана (солевой отсек) поз. Э-14, на аппарате.

1. Прозрачность.

1 раз в смену.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034.03-81, приложение 3, п.1.

Лаборант.

2. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену.

Не менее 500
мкмоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3 п.2.

Лаборант.

3. Массовая
концентрация солей.

2 раза в смену.

Не более 3000
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

4. Массовая
концентрация фосфатов.

2 раза в смену.

Не более 50
мг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.7.

Лаборант.

5. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

33. Пар
насыщенный после барабана котла, поз. Э-14, на аппарате.

1. Массовая
концентрация солей.

2 раза в смену.

300 мкг/л.

Кондуктометрический
метод Сборник УМАК HNO3.

Лаборант.

2. Массовая
концентрация свободного аммиака.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод Сборник УМАК HNO3. Отн. погр. ± 7.

Лаборант.

3. Водородный
показатель, (pH).

1 раз в сутки.

6.0 ÷ 9.0.

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

4. Массовая
концентрация CO2.

1 раз в неделю.

Не более 20 мг/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

34. Пар
перегретый после котла-утилизатора, поз. Э-13, на трубопроводе.

1. Массовая
концентрация солей.

2 раза в смену.

300 мкг/л.

Кондуктометрический
метод Сборник УМАК HNO3.

Лаборант.

2. Массовая
концентрация свободного аммиака.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод Сборник УМАК HNO3. Отн. погр. ± 7.

Лаборант.

3. Водородный
показатель, (pH).

1 раз в смену.

6.0 ÷ 9.0.

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

4. Массовая
концентрация CO2.

1 раз в неделю.

Не более 20
мг/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

35. Азотная
кислота из хранилищ (продукционная кислота).

1. Массовая
доля HNO3.

1 раз в неделю,
по требованию.

Не менее 58.

По уд. весу и
температуре. Отн. погр. ± 4.

Машинист
насосных установок.

2. Массовая
доля оксидов азота N2O4.

По требованию.

Не более 0.05.

Титриметрический
метод. ГОСТ 701.89, п.3.4

Лаборант.

3. Массовая
доля твердого остатка.

В конце месяца.

Не более 0.004.

Гравиметрический
метод. ГОСТ 701-89, п.3.5

Лаборант.

36. Конденсат
азотной кислоты из емкости поз. Е-52 Аn-227, на аппарате.

1. Массовая
концентрация NH4NO3.

По требованию
перед подачей на переработку.

Не более 2
мг/дм³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Массовая
концентрация хлоридов.

По требованию
перед подачей на переработку.

Не более 5
мг/дм³.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

 Лаборант.

3. Массовая
доля азотной кислоты HNO3.

По требованию
перед подачей на переработку.

Не более 15.

По плотности и
температуре. Отн. погр. ± 4.

Аппаратчик
абсорбции.

37. Азотная
кислота после насосов Н-101, на трубопроводе.

Массовая доля
азотной кислоты HNO3.

6 раз в смену.

ГОСТ 701-89,
п.3.2

Лаборант.

38. Речная вода
на подпитку ВОЦ, на трубопроводе.

1. Водородный
показатель (pH).

По требованию.

7.5 ÷ 8.1

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

39. Конденсат
водяного пара после промывки нитрозного нагнетателя и линий сброса нитрозного
газа.

Массовая
концентрация аммиачной селитры.

По требованию.

Не более 1 г/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 17.

Лаборант.

40. Воздушная
среда в аппаратах, емкостях после продувок воздухом.

Объемная доля
кислорода (О2).

По требованию.
Во время ремонта.

Не менее 20 %.

На аппарате
ОРСА. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

41. Анализ
воздуха на содержание горючих смесей.

Объемная доля
горючих смесей.

По требованию.
При сварочных работах.

Отсутствие.

На аппарате
ОРСА. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

42. Азот
технический газообразный.

Объемная доля
кислорода (О2).

Периодически.
Во время продувок.

Не более 0.1 %.

Хроматографический
метод. Сборник УМАК HNO3. Отн. погр. ± 4.0.
Или на аппарате ОРСА. Отн. погр. ± 6.5.

Лаборант.

Автоматизация технологического процесса

Для обеспечения безаварийной эксплуатации машина оснащена
приборами контроля, сигнализации, регулирования и средствами защиты от
отклонений в режимах работы. Схема автоматического регулирования изображена на
рис.5.1 Система антипомпажного регулирования и защиты предотвращает состояние
помпажа для осевого компрессора и нитрозного нагнетателя и обеспечивает быструю
остановку машины в этом случае.

К помпажу могут привести следующие нарушения: утечка газа
через неплотности; повышение газодинамического сопротивления воздушного
фильтра, газового промывателя, абсорбционной колонны; заполнение жидкостью
всасывающего коллектора газового нагнетателя; переполнение ловушки; неполное
открытие обратных клапанов и отсекателя за абсорбционной колонной.; заброс
катализатора в турбину; падение температуры газа перед турбиной из-за нарушения
режима в реакторе каталитической очистки. Помпажи могут возникать при
номинальном рабочем режиме и при пуске.

Система регулирования и защиты включает следующее:

Регулирование положения рабочей точки в соответствии с
универсальной газодинамической характеристикой осуществляется путем измерения
давления воздуха на нагнетании и расходе воздуха по перепаду давления во
входном диффузоре осевого компрессора; положение рабочей точки характеризуется
отношением расхода воздуха к давлению на линии нагнетания; нормально рабочая
точка компрессора должна находиться от границы помпажа с запасом 20%; при
приближении к границе помпажных режимов автоматически перекрывается регулирующий
клапан 6 на сбросе воздуха в атмосферу с нагнетания компрессора;

Регулирование положения рабочей точки нитрозного нагнетателя
осуществляется путем измерения расхода нитрозных газов в нагнетателе при помощи
диафрагмы на линии нагнетания и измерения давления линии нагнетания; положение
рабочей точки характеризуется отношением этих величин; при приближении к
границе помпажа автоматически перекрывается клапан 14 с линии нагнетания на
линию всасывания нитрозного нагнетателя;

Автоматическое поддержание постоянной частоты вращения
нитрозного нагнетателя 4950-5000 об/мин путем регулирования подачи пара через
клапан 17 в паровую турбину по импульсу от регулятора частоты вращения.

При ряде нарушений система регулирования не может вывести
машину на нормальный режим, поэтому предусмотрена автоматическая аварийная
остановка машины по следующим параметрам:

при помпаже осевого компрессора,

при помпаже нитрозного нагнетателя,

при снижении частоты вращения ТНД до 4200 об/мин,

при приближении рабочей точки осевого компрессора к помпажу.

Помпажи могут возникать при остановке агрегата. Для
предотвращения помпажа предусмотрены два клапана 5 на линии нагнетания осевого
компрессора; перепускной клапан 15 на нитрозном нагнетателе; обратный клапан 10
на лини нагнетания воздуха и обратный клапан 13 на линии нагнетания нитрозного
газа. Обратные клапаны снабжены гидроприводными устройствами, которые
обеспечивают закрытие клапанов при остановке машины; они срабатывают по всем
импульсам, вызывающим остановку машины.

Техническое производство азотной кислоты | Snab365

Охрана
труда и окружающей среды

1 Охрана
труда

В производстве азотной кислоты применяются аммиак, окислы
азота, сода, серная кислота. Многие из них обладать токсическими свойствами или
образуют огнеопасные или взрывоопасные смеси. Например, в атмосфере
газообразного кислорода возможно самовозгорание органических веществ или
материалов. Жидкий аммиак и азотная кислота оказывают сильное обжигающее
действием, особенно при попадании на слизистые оболочки глаз. Рассмотрим
наиболее взрывоопасные участки производства.

Отделение конверсии аммиака. При увеличении
концентрации аммиака в смеси его с воздухом в зоне катализатора могут
происходить взрывы, оказывающие разрушающее действие на аппаратуру. При перегреве
котла-утилизатора, недостатке воды или чрезмерном повышении в нем давления
аппарат может разорваться.

В улитках и на лопатках нитрозных вентиляторов могут
образоваться отложения аммонийных солей азотной и азотистой кислоты.
Соприкосновение вращающихся частей ротора с отложениями солей на статоре
вентилятора может привести к взрыву.

При обработке жидких слоев азота кислородом в автоклаве в
случае попадания в него масла из редуктора мешалки может произойти взрыв.

Самовозгорание может произойти при соприкосновении древесной
стружки, опилок, соломы с азотной кислотой или меланжем. Промасленные и сухие
х/б материалы могут возгораться при контакте с газообразным кислородом или
воздухом, обогащенным кислородом.

Таким образом, производство азотной кислоты связано с
возможностью возникновения пожаров и взрывов, а также травматизма
обслуживающего персонала. Но при строгом соблюдении технологического режима,
инструкций безопасности и при высокой культуре производства создаются
безопасные условия труда.

В производстве азотной кислоты должны соблюдаться следующие
основные правила по технике безопасности:

.        Малейший пропуск газа или жидкости из аппарата или
коммуникаций должен быть немедленно устранен. При этом следует отключить
аппарат, освободить его от содержимого, промыть водой, продуть воздухом. После
приступить к ремонту аппарата.

2.       На паровых котлах, танках с жидким аммиаком,
кислородных ресиверах и нагнетательных линиях от насосов должны быть
установлены предохранительные клапаны. На разрешается перегрузка клапанов или
ограничение их действия.

.        На всех перечисленных выше аппаратах и линиях от
компрессоров должны быть установлены манометры с нанесенной на шкалу
контрольной чертой красного цвета. Повышение давления сверх отмеченного красной
чертой не допускается.

.        Щиты управления и штурвалы вентилей и задвижек
необходимо располагать в местах, не загроможденных аппаратурой и
коммуникациями, или устанавливать их на высоте, удобной для обслуживания.

.        Проходы между аппаратами, лестничные клетки, двери и
места с аварийными выходами на разрешается загромождать оборудованием или
коммуникациями.

.        Каждый аппаратчик должен работать в спецодежде,
изготовляемой из грубошерстного шинельного сукна, и иметь при себе противогаз
соответствующей марки. Аппаратчик должен быть обеспечен резиновыми перчатками и
защитными очками.

.        Пуск агрегата разрешается лишь при полной
исправности установленных автоматических приборов.

.        В случае аварийного прекращения подачи
электроэнергии, воды, сырья работа агрегата, отделения или цеха должна
прекратиться. Последующий пуск агрегатов, потребляющих ток высокого напряжения,
производится дежурным электриком. При пользовании лампочками переносного
освещения к ним следует подводить ток не выше 12В.

.        Все движущиеся части машин и строительные проемы
нужно обязательно ограждать. Подъемные краны и другие механизмы должны быть
исправными. Обтирочный материал должен храниться только в специальных
металлических ящиках. В цехе должны быть развешены сухие огнетушители и
поставлены ящики с песком, а также аптечки для оказания первой медпомощи.

Для рабочих предусматриваются следующие компенсации и льготы:
спецпитание (молоко), льготное санаторно-курортное лечение, повышенная тарифная
ставка, дополнительный отпуск, льготное пенсионное обслуживание.

Все рабочие 1 раз в квартал должны проходить обязательные
инструктаж и медицинский осмотр.

2 Охрана
окружающей среды

Для обеспечения охраны окружающей среды в производстве
азотной кислоты по схеме АК-72 осуществляется использование отходов
производства, предварительная очистка и подготовка сбросов в канализацию или
атмосферу.

Используемыми отходами производства являются:

перегретый пар с давлением 2,65 МПа (27 кгс/см2) и
температурой не более 305 ºС;

насыщенный пар после паровой турбины ГТТ-12 давлением 0,88 —
0,98 МПа (9-10 кгс/см2), температурой 250 ºС.

аммиачная вода, образующаяся в аварийной емкости при
нагревании продувок из испарителей аммиака, периодически передается на
переработку;

аммиак газообразный с давлением 0,39 — 0,49 МПа (4-5 кгс/см2)
и температурой не более 120 ºС их испарителей, во
время пусков агрегатов и из емкости постоянно при выпарке аммиака из
поступающих продувок. Передается в заводскую сеть предприятия на
аммиачно-холодильную установку;

масло турбинное (отработанное). Периодически, при замене
масла в агрегате ГТТ-12 по трубопроводу или контейнером выдается в цех
регенерации масел;

отработанный катализатор АПК-2, АПЭК-0,5 отправляется на
завод втордрагметаллов.

В газовые выбросы по производству входят:

выбросы вентиляционные от вытяжных вентиляции
производственного помещения, лаборатории, комнаты регенерации катализаторных
сеток. Сброс постоянный;

очищенный выхлопной газ после газовых турбин ГТТ-12. Сброс
постоянный через выхлопную трубу высотой 150 м для обеспечения необходимого
рассеивания.

Твердым неиспользуемым отходом производства является
отработанная окись алюминия (второй слой катализатора в реакторе каталитической
очистки выхлопных газов поз. Р-40), которая 1 раз в три года с расходом 17-19
тонн (с двух агрегатов) вывозится на полигон твердых отходов.

Мероприятия,
обеспечивающие надежность охраны водных ресурсов

В производстве азотной кислоты по схеме АК-72 постоянный
сброс ядовитых и химически активных веществ в водоемы отсутствует. В отделениях
абсорбции, охлаждения нитрозного газа и на складе кислоты, ввиду возможности
закисления ливневых вод, при возможных проливах кислоты, а также при ремонте
насосов предусмотрено устройство поддонов из кислотоупорного кирпича, в которых
установлены дренажные баки являющиеся также емкостями для опорожнения кислотных
аппаратов и коммуникаций во время ремонтов. Из дренажных баков насосами
подкисленная вода и проливы кислоты откачиваются в емкость подкисленной воды,
откуда (после проведения анализа) направляются в производственный цикл или на
склад кислоты в хранилище.

Из дренажного бака, установленного в насосной склада кислоты
погружным насосом подкисленная вода и проливы откачиваются в хранилище.
Нейтральные ливневые воды из поддона склада кислоты, (после проведения анализа)
передвижной мотопомпой сбрасываются в условно-чистую канализацию.

Периодически 8-10 раз в год (в сумме для двух агрегатов),
образуются химически грязные стоки после регенерации и промывки катализаторных
сеток с расходом не более 5 м3/ч в течение двух часов в сутки.

Массовая концентрация — соляная кислота в стоках не более 1
%.

Химически грязные стоки сбрасываются в химически грязную
канализацию и направляются на станцию нейтрализации.

Отбор анализов на контроль стоков, поступающих в химически
грязную канализацию, производится из колодца.

Для опорожнения аппаратов и коммуникаций от жидкого аммиака в
период ремонта и в случае аварийных ситуаций, предусмотрена емкость.

Мероприятия по защите атмосферного воздуха от
загрязнений окислами азота

В производстве азотной кислоты по схеме АК-72 постоянным
источником вредных выбросов в атмосферу являются отходящие выхлопные газы,
содержащие окислы азота.

Технологической схемой предусмотрено проведение
каталитического разложения окислов азота, содержащихся в выхлопных газах с
использованием природного газа в качестве восстановителя. Объемная доля окислов
азота после реактора составляет не более 0,006 %. С учетом образования окислов
азота при сжигании природного газа в подогревателе объемная доля окислов азота
в выхлопном газе на выбросе составляет не более 0,008 % или 0,27 м3
х на 1 т 100 % азотной кислоты.

Выхлопные газы, имеющие в своем составе: окислы азота, окись
углерода и аммиак рассеиваются в атмосфере через выхлопную трубу высотой 150 м.


Список
использованной литературы

1.       Лащинский
А.А., Толчинский А.Р. Основы конструирования и расчета химической аппаратуры,
Л., Машиностроение, 1970. — 752 с.

2.       Справочник
азотчика: Физико-химические свойства газов и жидкостей. Производство
технологических газов. Очистка технологических газов. Синтез аммиака, 2-е изд.,
перераб., М.: Химия, 1986. — 512 с.

.        Расчеты
по технологии неорганических веществ / Под ред. П.А. Дыбиной, М.: Высшая школа,
1967. — 524 с.

.        Регламент
производства слабой азотной кислоты.

.        М.
Бонне, Н.Д. Заичко, М.М. Караваев и др. Производство азотной кислоты в
агрегатах большой единичной мощности: М.: Химия, 1985. — 400с.

.        Технология
связанного азота / Под ред. В.И. Атрощенко — Киев: Высшая школа. Головное изд.,
1985 — 327с.

.        Методические
указания № 276

2
Характеристика производимой продукции

Готовым продуктом является неконцентрированная азотная
кислота с массовой долей кислоты не менее 58-60 %.

Производимая азотная кислота должна соответствовать
требованиям регламента, что выше показателей ОСТ 113-03-270-90.

Таблица 2.2

Наименование
показателей

Нормы для
сортов

Требования
регламента

Требования ОСТ 113-03-27-90

1

2

3

Внешний вид

Бесцветная или
желтая жидкость без механических примесей

Бесцветная или
желтая жидкость без механических примесей

Массовая доля
азотной кислоты.

 58.0 ¸ 60.0 %

 не менее 57.0
%

Массовая доля
окислов азота в пересчете на N2О4.

 Не более 0.004
%

 Не более 0.004
%

Массовая доля
хлоридов в пересчете на Cl (мг/кг) 100 % HNO3.

 Не более 10 %

 не
регламентируется

Химическая формула азотной кислоты — HNO3

Относительная атомная (молекулярная) масса — 63.016.

Температура кипения азотной кислоты с массовой долей HNO3
60 % — плюс 120.06 ° C при давлении 101.325 кПа.

Температура кристаллизации (застывания) — минус 21.5 ° С.

Плотность — 1366.7 кг/м3 при температуре 29 ° С.

Давление паров над водным раствором азотной кислоты с
массовой долей HNO3 60 % — 112 Па при 20 ° С.

Удельная теплоемкость — 2.7× 103 Дж/ (кг × К) при 20  0С.

Динамическая вязкость — 2.024 ×10-3 Па × с при 20 0С.

Азотная кислота не горюча. Является сильным окислителем.

С водой азотная кислота смешивается во всех соотношениях с
выделением большого количества тепла.

Основными потребителями азотной кислоты являются производства
минеральных удобрений (аммиачная селитра, азофоска).

Таблица 2.3

Физические свойства азотной кислоты с массовой долей 60% HNO3

Температура ОС

Плотность кг/м3

Вязкости коэф.
Динамический 103Н. с/м2

Электропроводимость
удельная Ом-1. см-1

Теплоёмкость
удельная массовая Дж/кг. ОК

Теплопроводности
коэффициент ___Вт__ м. ОК

Упругость
паров, мм. рт. ст.

20

1366,7

2,02

3,36

0,64

0,363

5,8

30

1353,3

1,63

3,55

0,647

0,366

12,0

40

1339,8

1,34

4,04

0,654

0,369

21,2

60

1312,4

1,00

0,670

0,375

61,0

Таблица 2.4

Физические постоянные газов.

Газ

Относительная
молек. масса

Мольный объем,
см3

Температура, К

Критические
параметры

плавления

кипения

Ткр, К

Ркр, МПа

Vкр, м3/кг

Азот

28,0134

22403

63,15

77,35

126,35

3,394

0,003216

Аммиак

17,0304

22080

195,42

239,81

405,55

11,32

0,00426

Водяной пар

18,0143

22400

273,15

373,15

374,12

22,115

0,003147

Воздух

28,96

22390

81,15

132,45

3,769

Кислород

31,9988

22393

54,45

90,05

154,75

5,076

0,00244

Оксид азота II

30,0061

22388

109,45

121,35

180,25

6,545

0,001933

Диоксид азота

92,0110

22370

263,85

293,85

431,15

10,031

0,000891


Технологическая часть

1
Теоретические основы процесса

Получение азотной кислоты методом прямого синтеза основано на
взаимодействии жидких оксидов азота с водой и кислородом под давлением и при
повышенной температуре. Технологическая схема производства кислоты включает в
себя следующие стадии:

—       Получение аммиачно-воздушной смеси.

—       Окисление аммиака

—       Охлаждение нитрозных газов и окисление NO
до NO2

—       Абсорбция оксидов азота

. Окисление аммиака до оксида азота
(II)

При окислении аммиака кислородом воздуха
на катализаторе возможно протекание следующих реакций:

NH32 = 4NO 6Н2О
— ΔНΔН=907,3 кДж (1)

NH32 = 2N2О
2О — ΔН ΔН = 1104,9 кДж (2)

NH32 = 2N2
2О — ΔНΔН = 1269,1 кДж (3)

а также реакция с участием образующегося
оксида азота (II):

4NH3 6NO =
5N2 6H2О-ΔН ΔН = 110 кДж (4)

Все реакции практически необратимы,
поэтому направление процесса окисления определяется соотношением скоростей
реакций 1-4. Из трех основных реакций окисления аммиака (1 — 3) реакция 3
термодинамически наиболее вероятна, так как протекает с максимальным выделением
тепла. Поэтому, в отсутствии катализатора окисление аммиака идет
преимущественно до элементарного азота. Для ускорения целевой реакции окисления
до оксида азота (II) применяют селективно действующие катализаторы. В
современных установках используют платиновые катализаторы в виде пакета сеток
из сплава платины с 7,5% родия, или двухступенчатые катализаторы в виде слоя
таблетированной смеси оксидов железа (III) и хрома (III). Введение родия
повышает механическую прочность и уменьшает потери платины за счет ее уноса
током газа. Механизм гетерогенного каталитического окисления аммиака состоит из
следующих последовательных стадий:

·   диффузия молекул аммиака
и кислорода из газовой фазы к поверхности катализатора;

·   активированная адсорбция
молекул кислорода на поверхности катализатора с образованием промежуточного
соединения;

·   хемосорбция молекул
аммиака и образование комплекса;

·   разложение комплекса с
регенерацией катализатора и образованием молекул оксида азота (II) и воды;

·   диффузия продуктов
реакции с поверхности катализатора в газовую фазу.

Определяющей стадией всего процесса
окисления является скорость диффузии кислорода к поверхности катализатора.
Следовательно, каталитическое окисление аммиака на платиновом катализаторе
протекает преимущественно в диффузионной области, в отличие от окисления на окисном
катализаторе, которое идет в кинетической области.

Платиновые катализаторы чувствительны к
каталитическим ядам, содержащимся в аммиаке и воздухе, образующим
аммиачно-воздушную смесь (АВС). Так как вследствие этого активность
катализатора снижается, его периодически регенерируют промывкой соляной или
азотной кислотой.

В процессе работы поверхность катализатора
разрушается и частицы его уносятся с потоком газа. Эрозия катализатора тем
больше, чем выше температура, давление и объемная скорость газа, проходящего
через катализатор. В присутствии платиновых катализаторов селективность
процесса окисления аммиака до оксида азота (II):

Техническое производство азотной кислоты | Snab365 (5)

составляет 0,95-0,98 дол, ед. В этих условиях скорость окисления
до оксида азота (II) описывается уравнением:

Техническое производство азотной кислоты | Snab365 (6)

где: Техническое производство азотной кислоты | Snab365 — парциальное давление аммиака,
окисляемого до оксида азота (II),

Техническое производство азотной кислоты | Snab365 — парциальное
давление аммиака, окисляемого дооксида азота (I) и элементарного азота
(реакции2иЗ),

к
константа скорости.

Энергия активации этой реакции составляет 33,494 кДж/ моль.

Из двух реакций (2 и 3), конкурирующих с целевой реакцией
окисления аммиака (1), наиболее опасной является реакция 3, приводящая к
образованию элементарного азота. Скорость обеих реакций (1 и 3) может быть
описана общим для гетерогенных реакций уравнением:

Техническое производство азотной кислоты | Snab365 (7)

и зависит от таких параметров процесса как
температура (через Км), давление и состав АВС, то есть отношение
кислород: аммиак,время контактирования, то есть время пребывания АВС в зоне
катализатора. Влияние этих факторов на скорость окисления аммиака до оксида
азота (II) по реакции 1 и до азота по реакции 3 и, следовательно, выход
продуктов окисления, различно.

Температура. Повышение температуры
способствует увеличению скорости реакций и коэффициента диффузии аммиака в
смеси и, поэтому, является наиболее эффективным средством, увеличения скорости
процесса, протекающего преимущественно в диффузионной области. Это
подтверждается термодинамическими данными табл.3.1.

Термодинамические характеристики реакций
окисления аммиака

Таблица 3.1

Реакция

ΔН,
Дж/моль

ΛG,
кДж/моль

298°К

1173оК

4NH3
2 = 4NO 6Н2О

-226,0

-246,2

-414,6

4NH3
2 = 2Н22О

-317,2

-326,9

-335,2

Из таблицы следует, что вероятность
реакции окисления до оксида азота (II) с повышением температуры возрастает
почти вдвое, а реакции окисления до азота почти не изменяется.

Состав АВС. Соотношение аммиака и
кислорода в газовой смеси влияет на температурный режим и общую скорость
процесса в том случае, если лимитирующей в нем является химическая реакция, то
есть процесс протекает в кинетической области. При стехиометрическом
соотношении компонентов в АВС степень превращения аммиака в оксид азота (II) не
превышает 0,65 дол. ед. Для увеличения выхода оксида азота (II) процесс ведут
при отношении О2: NH3 = 1,8-2,0, что соответствует
содержанию в АВС 0,095-0,105 об. долей аммиака и 0,18-0,19 об. долей кислорода.
Избыток кислорода используется на стадии доокисления оксида азота (II), а
указанный состав АВС обеспечивает автотермичность процесса окисления и лежит за
пределом взрывчатости АВС.

Давление. Повышение давления
ускоряет процесс окисления аммиака за счет увеличения концентрации реагентов и
производительности катализатора, что позволяет сократить размеры аппаратуры. При
этом, однако, снижается выход оксида азота (II) и увеличивается эрозия и унос
катализатора, что удорожает продукцию.

Время контактирования. Скорость
каталитического окисления аммиака до оксида азота (II) весьма высока. За
десятитысячные доли секунды степень превращения составляет 0,97 — 0,98 дол. ед.
при атмосферном давлении и 0,96-0,98 при давлении 0,8-1,0 МПа. Время
контактирования может быть рассчитано из формулы:

Техническое производство азотной кислоты | Snab365 (8)

где: Vkобъем
катализатора, определяемый в случае платинового катализатора числом сеток в
пакете, W — объемная скорость АВС. Время контактирования зависит от
природы катализатора и составляет; для платиновых катализаторов 10-4
— 10-5с, для окисных катализаторов около 10-2с.
Увеличение времени контактирования, то есть снижение объемной скорости АВС
приводит к развитию реакции окисления аммиака до элементарного азота.

Оптимальный режим процесса на этой стадии
должен обеспечить селективность окисления аммиака, минимальные потери
катализатора вследствие его уноса и автотермичность процесса. Этим требованиям
удовлетворяют следующие условия: температура 800°С, давление 0,1-1,0 МПа,
молярное отношение О2: NH3 — 1,8-2,0, время
контактирования 1-2·10-4 с.

Для соблюдения этих условий исходная АВС
должна иметь состав: аммиак 0,10-0,115 об. дол., кислород 0,18-0,19 об. дол.,
азот 0,70-0,72 об. дол.

При использовании АВС такого состава
нитрозные газы, выходящие из контактного аппарата, содержат от 0,08 до 0,11 об.
дол, оксида азота (II).

2. Абсорбция оксида
азота (IV)

Нитрозные газы, поступающие на абсорбцию,
представляют сложную смесь различных оксидов азота (NO2, N2O4,
NO, N2О), элементарного азота, кислорода и паров воды. Их состав
зависит от условий окисления, то есть от состояния системы, описываемого
реакциями 9-11.

Все оксиды азота, входящие в состав
нитрозных газов, нерастворимы в воде, но, за исключением оксида азота (II),
взаимодействуют с ней. Поглощение их водой сопровождается химической реакцией
хемосорбции, протекающей в системе «газ — жидкость», описываемой
уравнениями:

Техническое производство азотной кислоты | Snab365, где ΔН=116 кДж
(9)

Техническое производство азотной кислоты | Snab365, где ΔН=59 кДж
(10)

и распада нестойкой азотистой кислоты по уравнению:

Техническое производство азотной кислоты | Snab365, где ΔН=76 кДж
(11)

Суммируя уравнения 9 и 11 и 10 и 11, получаем итоговые уравнения
поглощения оксидов азота водой:

Техническое производство азотной кислоты | Snab365, где ΔН=136 кДж
(12)

Техническое производство азотной кислоты | Snab365, где ΔН=101 кДж
(13)

Из этих уравнений следует, что при абсорбции из трех моль оксида
азота (IV) образуется два моля азотной кислоты и один моль оксида азота (II),
который возвращается в цикл и снова окисляется до оксида азота (IV).

Механизм образования азотной кислоты при абсорбции оксида азота
(IV) водой, а затем образующейся водной азотной кислотой, заключается в том,
что оксид азота (IV) диффундирует через пограничный слой газа к поверхности
жидкости и абсорбируется ею. При этом оксид азота (IV) реагирует с водой
(реакция 9) со скоростью, превышающей скорость диффузии и скорость реакции
разложения азотистой кислоты (реакция 11).

Образующийся оксид азота (II) выделяется в газовую фазу, где
окисляется кислородом до оксида азота (IV).

Скорость процесса абсорбции оксида азота (IV) водой описывается
уравнением для гетерогенных процессов:

Техническое производство азотной кислоты | Snab365 (14)

где Δр — движущая сила абсорбции,

Техническое производство азотной кислоты | Snab365 — парциальное давление NO2 в газовой фазе,

Техническое производство азотной кислоты | Snab365 — равновесное давление NO2 у поверхности водного
раствора азотной кислоты.

С повышением концентрации кислоты в процессе абсорбции возрастает
равновесное давление оксида азота (IV) и снижается движущая сила процесса.
Вследствие этого процесс абсорбции замедляется.

Техническое производство азотной кислоты | Snab365

Рис.3.1 Зависимость абсорбционного объема от степени абсорбции.

Состояние системы «NO2-HNO3-H2
и, следовательно, концентрация получаемой азотной кислоты зависит от
температуры, давления, парциального давления оксида азота (IV) в поглощаемой
газовой смеси и концентрации образовавшейся кислоты. При понижении температуры
и концентрации кислоты и повышении давления степень абсорбции оксида азота (IV)
водной азотной кислотой возрастает, тем интенсивнее, чем выше концентрация его
в нитрозных газах. При атмосферном давлении и температуре 25°С абсорбция оксида
азота практически прекращается, когда концентрация кислоты достигнет 0,65 масс.
долей (рис.3.2).

Таким образом, возможность получения азотной кислоты концентрацией
более 0,65 масс. дол. объективно ограничена температурой и давлением процесса
абсорбции и содержанием оксида азота (IV) в нитрозных газах. В реальных
условиях производства при температуре 40оС, давлении 0,1 МПа и
понижении содержания оксида азота вследствие его поглощения из газа
концентрация получаемой кислоты не превышает 0,5масс. дол. Получение азотной
кислоты более высокой концентрации требует иной технологии.

Техническое производство азотной кислоты | Snab365

Рис.3.2 Зависимость степени абсорбции NO2
от концентрации образующейся кислоты.

Степень абсорбции оксида азота (IV)
непосредственно связана с абсорбционным объемом аппаратуры. Повышение степени
абсорбции требует, особенно, в конце процесса, значительного увеличения
абсорбционного объема. Так, если степень абсорбции, равная 0,92 дол. ед., может
быть достигнута при V=22 м3/ т кислоты, то для
повышения ее до 0,98 дол. единицы, то есть на 6,5% абсорбционный объем должен
быть увеличен до 70 м3/т. (рис.3.2.). Так как увеличение
абсорбционного объема вызывает резкое возрастание капитальных затрат, то
экономически более выгодно не добиваться степени абсорбции выше 0,98 дол. ед.,
а поглощать остатки оксида азота (IV) в отходящих газах щелочными поглотителями
с последующим окислением образовавшегося нитрита натрия концентрированной
азотной кислотой и возвращением оксида азота (II) в цикл (инверсия оксида азота
(II)):

Техническое производство азотной кислоты | Snab365,

Техническое производство азотной кислоты | Snab365.

Оптимальные условия окисления аммиака:

. Температура. Реакция аммиака на платине начинается при
145 0С, но протекает с малым выходом NO и образованием
преимущественно элементарного азота. Повышение температуры приводит к
увеличению выхода окиси азота и росту скорости реакции. В интервале 700-1000 0С
выход NO может быть доведен до 95-98%. Необходимый температурный режим процесса
может поддерживаться за счет тепла реакций окисления. Для сухой
аммиачно-воздушной смеси, содержащей 10% NH3, при степени конверсии
96% теоретическое повышение температуры газа составляет примерно 705 0С
или около 700 0С на каждый процент аммиака в исходной смеси.
Применяя аммиачно-воздушную смесь, содержащую 9,5% аммиака, можно за счет
теплового эффекта реакции достигнуть температуры порядка 600 0С, для
еще большего повышения температуры конверсии необходим предварительный подогрев
воздуха или аммиачно-воздушной смеси. Следует учитывать, что подогревать аммиачно-воздушную
смесь можно только до температуры не выше 150-200 0С при температуре
греющего газа не более 400 0С. В противном случае возможна
диссоциация аммиака или его гомогенное окисление с образованием элементарного
азота.

Верхний предел повышения температуры контактного окисления аммиака
определяется потерями платинового катализатора. Если до 920 0С
потери платины в какой-то мере компенсируются ростом активности катализатора,
то выше этой температуры рост потерь катализатора значительно опережает увеличение
скорости реакции.

. Давление. Применение повышенного давления при получении
разбавленной азотной кислоты в основном связано со стремлением увеличить
скорость окисления окиси азота и переработки образующейся двуокиси азота в
азотную кислоту.

Термодинамические расчеты показывают, что и при повышенном
давлении равновесный выход NO близок к 100%. Однако высокая степень
контактирования в этом случае достигается лишь при большом количестве
катализаторных сеток и более высокой температуре.

При выборе оптимального давления следует иметь в виду, что
повышение давления приводит к росту потерь платины. Это объясняется увеличением
температуры катализа, применением многослойных сеток и усилением их
механического разрушения под действием большой скорости газа.

. Содержание аммиака в смеси. Для окисления аммиака обычно
применяют воздух, поэтому содержание аммиака в смеси определяется содержанием
кислорода в воздухе. При стехиометрическом отношении О2: NH3=1,25
выход окиси азота не значителен. Для увеличения выхода NO требуется некоторый
избыток кислорода, следовательно содержание аммиака в смеси должно быть меньше
14,4%. В заводской практике содержание аммиака в смеси поддерживают в пределах
9,5-11,5%, что соответствует отношению O2: NH3=2: 1,7.

Суммарная реакция, определяющая потребность в кислороде при
переработке аммиака в азотную кислоту NH3 2O2=HNO3 H2O
дает отношение O2: NH3=2, что соответствует содержанию
аммиака в исходной смеси, равному 9,5%. Это говорит о том, что увеличение
концентрации аммиака в смеси выше 9,5% в конечном итоге не приведет к росту
концентрации NO, так как в этом случае в адсорбционную систему придется вводить
дополнительный воздух.

. Влияние примесей. Платиновые сплавы чувствительны к
примесям, содержащимся в аммиачно-воздушной смеси. Предварительная очистка
газов увеличивает продолжительность работы катализатора. Однако со временем
катализатор постепенно отравляется и выход NO снижается. Для удаления ядов и
загрязнений сетки периодически регенерируют посредством обработки их 10-15%
раствором соляной кислоты.

. Смешение аммиака с воздухом. Полная однородность
аммиачно-воздушной смеси, поступающей в зону контактирования, является одним из
основных условий получения высокого выхода окиси азота. Хорошее смешение газов
имеет большое значение не только для обеспечения высокой степени
контактирования, но и предохраняет от опасности взрыва. Конструкция и объем
смесителя должны в полной мере обеспечивать хорошее перемешивание газа и
исключать проскок аммиака отдельными струями на катализатор.

Про кислород:  Петритест - микробиологические экспресс-тесты - ДЫХАНИЕ МИКРООРГАНИЗМОВ

Оптимальные условия окисления окиси азота.

При понижении температуры и повышении давления газа равновесие
реакции смещается вправо. При температурах ниже 200 0С и давлении 1
атм. окисление окиси азота может осуществляться почти на 100%, так что в этих
условиях реакцию можно рассматривать как необратимую, протекающую в сторону
образования азота. При температурах выше 700 0С происходит почти
полная диссоциация NO2 на окись азота и кислород.

Оптимальные условия абсорбции окислов азота при получении
разбавленной азотной кислоты:

1. Температура. Все реакции, протекающие в абсорбционной
системе, за исключением разложения азотистой кислоты, сопровождаются выделением
тепла, поэтому их равновесие смещается вправо при понижении температуры.
Благодаря этому понижение температуры способствует увеличению концентрации
продукционной кислоты. Кроме того, понижение температуры благоприятно
сказывается и на производительности системы, так как при этом увеличивается
скорость окисления NO. Снижение температуры с 40 до 0 0С позволяет
увеличить производительность установки в два раза.

На практике температуру абсорбции поддерживают в пределах 20-40 0С.
Дальнейшее понижение температуры хотя и благоприятно сказывается на процессе,
но приводит к повышению энергетических затрат и увеличению количества
растворенных в азотной кислоте окислов азота, которые с водой не
взаимодействуют, и в конечном итоге, теряются.

. Давление. Повышение давления даже в небольшой мере
позволяет значительно ускорить процесс образования HNO3 и сократить
реакционный объем. Также повышение давления позволяет увеличить степень
поглощения окислов азота.

2 Описание
технологической схемы

В основу схемы АК-72, разработанной в СССР, положен замкнутый
энерготехнологический цикл с двухступенчатой конверсией аммиака и охлаждением
нитрозных газов под давлением 0,42-0,47 МПа и абсорбцией оксидов азота при
давлении 1,1-1,26 МПа; продукция выпускается в виде 60% -ной HNO3.
Первый агрегат АК-72 мощностью 380 тыс. т/год был пущен в 1976 г.

Принципиальная технологическая схема процесса приведена на
рис.3.3.

Техническое производство азотной кислоты | Snab365

Рисунок 3.3 — Технологическая схема производства
азотной кислоты АК-72:
1 — ресивер; 2 — испаритель; 3, 24 — фильтры; 4, 15 —
подогреватели; 5 — рекуперационная турбина; 6 — реактор каталитической очистки;
7 — смеситель; 8 — топочное устройство; 9 — продувочная колонна; 10 —
абсорбционная колонна, 11, 14 — водяные холодильники; 12, 23 — компрессоры; 13
— газовый промыватель; 16, 18 — холодильники нитрозных газов; 17 —
деаэрационная колонна; 19 — котел-утилизатор; 20 — контактный аппарат; 21 —
барабан с сепарационным устройством; 22 — смесительная камера; 25 — труба для
забора воздуха

Воздух забирают из атмосферы через трубу 25, очищают от пыли
в фильтре 24, сжимают воздушным компрессором 23 до 0,42 МПа и, разделив на два
потока, подают в контактный аппарат и подогреватель аммиака. Жидкий аммиак
(парожидкостная смесь) через ресивер 1 поступает в испаритель 2, где испаряется
при 10-16°С и давлении 0,6 МПа.

После испарителя газообразный аммиак очищают от масла и
механических примесей в фильтре 3 и направляют в подогреватель аммиака 4, где
он нагревается до 80-120°С воздухом.

Очищенный воздух и аммиак поступают в смесительную камеру 22
контактного аппарата 20. Образующаяся аммиачно-воздушная смесь содержит
9,6-10,0% NH3. Пройдя тонкую очистку в фильтре, встроенном в контактный
аппарат, аммиачно-воздушная смесь поступает на двухступенчатый катализатор,
состоящий из трех платиноидных сеток и слоя неплатинового катализатора.
Нитрозные газы при температуре 840-860°С поступают в котел-утилизатор 19,
расположенный под контактным аппаратом, где за счет их охлаждения получают пар
давлением 40 МПа с температурой 440°С. Котел питают химически очищенной водой,
деаэрированной в колонне 17. Деаэрированная вода проходит теплообменник 16, где
нагревается нитрозными газами до 150°С, экономайзер 18 и затем поступает в
барабан котла-утилизатора 21. Нитрозные газы после котла-утилизатора
охлаждаются в экономайзере 18, отдают свою теплоту в подогревателе 15 и затем
поступают в водяной холодильник 14 для дальнейшего охлаждения до 55 0С.
При охлаждении нитрозных газов происходит конденсация паров воды с образованием
40-45% -ной азотной кислоты, которая подается в газовый промыватель 13. Сюда же
поступают нитрозные газы. В промывателе происходит одновременно с охлаждением
промывка нитрозных газов от нитрит — нитратных солей и дальнейшая конденсация
азотной кислоты. Кислота из нижней части промывателя подается в абсорбционную
колонну 10, а нитрозные газы сжимаются в компрессоре 12 до 11-12,6 МПа,
нагреваясь при этом до 210-230°С. После сжатия нитрозные газы охлаждают в
холодильнике 16 до 155-165°С, в холодильнике 11 второй ступени до 60-65°С и
подают в абсорбционную колонну 10. На тарелках колонны расположены змеевики для
охлаждения кислоты. Сверху в колонну поступает паровой конденсат (Н2O)
с температурой не выше 40°С. Снизу колонны выводится 58-60% -ная азотная
кислота; она поступает в продувочную колонну 9 для удаления растворенных в ней
оксидов азота и далее направляется в хранилище.

Отходящий газ из абсорбционной колонны нагревается в
подогревателе (топочном устройстве) 8, смешивается в смесителе 7 с природным
газом и подогретый до 480°С направляется на каталитическую очистку от оксидов
азота в реактор. Катализатором очистки служит алюмопалладиевый катализатор
АПК-2. После каталитического разложения выхлопные газы, содержащие до 0,008%
оксидов азота при температуре 750°С, поступают в рекуперационную турбину 5,
входящую в состав газотурбинного агрегата. Здесь тепловая энергия выхлопных
газов преобразуется в механическую с одновременным снижением давления газа до
0,95-1,05МПа. Энергия, вырабатываемая в газовой турбине, используется для
привода компрессоров 12 и 23 (нитрозного и воздушного).

Описание основного оборудования:

.        Аппарат для очистки атмосферного воздуха — прямоугольный аппарат,
корпус изготовлен из двухслойной стали, внутри размещены фильтры грубой очистки
ФГО-1,8 и 90 фильтров тонкой очистки Д 33-кл. работает при разрежении 5 кПа,
расход воздуха до 220 тыс. м3/ч.

2.      Испарители аммиака ИТГ-500 — кожухотрубчатые
многоходовые теплообменники из углеродистой стали. В трубках циркулирует вода,
в межтрубном пространстве — испаряющийся жидкий аммиак. Давление в межтрубном
пространстве 1,6 МПа, температура до — 25 0С; в трубках — 1,0 МПа,
температура до 30 0С

3.      Газотурбинный турбокомпрессорный агрегат
ГТТ-
12.
В состав агрегата входят воздушный осевой компрессор, центробежный нагнетатель
нитрозного газа, газовая турбина, включающая турбины высокого и низкого
давления, паровая турбина.

4.      Контактный аппарат. Под контактным
аппаратом размещены пароперегреватель и испарительный пакет котла —
утилизатора. В рубашку аппарата подается воздух, который смешивается с аммиаком
в смесителе, встроенным в контактный аппарат. Внутри аппарата под контактными
сетками размещены 52 фильтра тонкой очистки аммиачно-воздушной смеси и
розжиговое устройство. Платиноидные сетки укладывают на колосниковую
конструкцию. В стационарное розжиговое устройство подается азотводородная
смесь. Расчетное давление 0,394 МПа, давление гидроиспытания 0,739 МПа,
температура на катализаторе 850-880 0С

5.      Холодильники-конденсаторы представляют собой
кожухотрубчатые теплообменники с водяной рубашкой. Нитрозные газы подаются в
трубки, оборотная вода — в межтрубное пространство.

6.      Газовый промыватель — вертикальный аппарат
колонного типа, выполненный из стали. Состоит из двух параллельно работающих
секций.

7.      Абсорбционная колонна. В колонне размещены 45
тарелок ситчатого типа, 25 нижних тарелок снабжены охлаждающими змеевиками. С
1-ой по 10-ю тарелки имеют две зоны контакта фаз, перелив осуществляется через
патрубки с «зонтами»; с 11-ой по 25-ю тарелки имеют перегородки для
организации направленного потока жидкости, с 26-ой по 45-ю тарелки
характеризуются спиральным током жидкости и переливом в приемный карман
нижележащей тарелки.

8.      Реактор каталитической очистки — горизонтальный
цилиндрический аппарат. В кольцевое пространство между наружным и внутренним
корпусом сверху вниз поступает выхлопной газ при температуре 480-500 0С,
во внутренний корпус — смесь его с природным газом. Во внутреннем корпусе
размещается двухступенчатый катализатор.

9.      Подогреватель выхлопного газа ПВГ-1200 состоит из
конвективного и радиационного теплообменников. В конвективном теплообменнике
осуществляется нагревание от 50 до 310 0С, в радиационном — от 310
до 500 0С. В поде корпуса установлены горелки для природного газа.
Каракас выполнен из углеродистой стали, шахта радиационной части футерована
легковесным кирпичом, конвективной части — шамотным кирпичом.

10.    Котел-утилизатор предназначен для
утилизации тепла нитрозных газов с выработкой энергетического пара давлением
3,92 МПа и температурой 440 0С. Включает два испарительных пакета,
два пароперегревателя, размещенных в корпусах контактных аппаратов, один
экономайзер, где питательная вода подогревается от 150 до 2500С, а
температура нитрозных газов снижается до 200-230 0С.

3 Расчеты
технологических процессов

3.1 Расчеты
материальных балансов процессов

Для проведения технологических расчетов агрегата АК-72
определяем следующие исходные данные:

кислоты, тыс. т/год 380;

число гарантированных часов работы агрегата в течение

года, час 7920;

среднечасовая производительность, т/час 47,98

концентрация продукционной кислоты, масс. % 58,0

рабочее давление (абсолютное), 0,35;

среднее барометрическое давление, кПа 100;

степень конверсии ηк,д. е.0,96;

степень абсорбции окислов азота, ηадс, д. е.0,99.

состав газа на входе в контактный узел, %об.:

аммиак 9,56

воздух, в т. ч.90,44

кислород 18,69

азот 71,45

вода 1,44

Расчет ведется на часовую производительность моногидрата
азотной кислоты (100 % HNO3).

Расчет контактного узла

Вычисляем количество аммиака, необходимого для получения
47,98 т моногидрата. Из балансового уравнения производства азотной кислоты

3 2O2 = HNO3 H2O

следует, что 1 кмоль HNO3 образуется из 1 кмоль
аммиака. Это позволяет вычислить объем аммиака по формуле:

Техническое производство азотной кислоты | Snab365,

Где m — масса моногидрата, кг; hа, hк — степень абсорбции и степень конверсии аммиака, д. е.

NH3
= 22.4*47980/63*0.96*0.99 = 17949.87 м3

Вычисляем объем воздуха, необходимый для производства 1000 кг
моногидрата:

Техническое производство азотной кислоты | Snab365,

гдеТехническое производство азотной кислоты | Snab365 — содержание аммиака в АВС, об. %

в =
17949,87 (100-9,56) /9,56 = 169810,27 м3

Объемы поступающих с воздухом компонентов:

·
водяных
паров

VH2O = VвaH2O = 169810.27*0.0144=
2703,75 м3/ч,

гдеТехническое производство азотной кислоты | Snab365 — количество водяных паров в воздухе;

Аналогично определяем объемы азота и кислорода

кислорода

О2
= VвaO2 = 169810,27*0.1869= 35092.37 м3
азотаN2 = VвaN2 =
169810.27*0.7145 = 132022.16 м3

Основные реакции, протекающие в контактном аппарате:

4NH3 5O2 = 4NO
6H2O

NH3 3O2 = 2N2
6H2O

Определим состав нитрозных газов, образующихся по этим реакциям:

объем монооксида азота:

NO
= VNH3k = 17949.87*0.96 =17231.875 м3

—        общий объем азота в нитрозных газах:

N2 = 0.5VNH3 (1 — ηk) 132022.16 = 0.5* 17949.87 (1-0.96) 132022.16=132373.16 м3

         общее количество водяных паров, образующихся в
результате реакций окисления:

H20 =1.5*VNH3 2703.75 =
1.5*17949.87 2703.75=29628.55 м3

объем кислорода:

.37- (1,25* VNH3k 0,75*VNH3 (1
— ηk)) =13014,03 м3

Таблица 3.1. Материальный баланс процесса окисления аммиака

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ

%

КМОЛЬ

NH3

13622,67

5,90

17949,87

9,56

801,33

NO

23078,40

9,99

17231,87

8,96

769,28

ВОЗДУХ

217322,31

94,10

169810,27

90,44

7580,82

O2

50131,96

21,71

35092,37

18,69

1566,62

O2

18591,47

8,05

13014,03

6,77

580,98

N2

165017,70

71,45

132022,16

70,31

5893,49

N2

165466,4

71,65

132373,16

68,86

5909,52

H20

2172,65

0,94

2703,75

1,44

120,70

H2O

23808,66

10,31

29628,55

15,41

1322,70

ВСЕГО

230944,98

100,00

187760,14

100,

8382,15

230944,9

100,00

192247,61

100

8582,48

Расчет котла — утилизатора

Для расчета материального баланса КУ берем данные из
материального баланса для одного КА

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

NH3

6811,33

2,97

8974,93

9,56

400,67

NO

11539, 20

9,99

8615,94

8,96

384,64

ВОЗДУХ, в т. ч

108661,14

47,40

84905,13

90,44

3790,41

O2

25065,98

10,93

17546,18

18,69

783,31

O2

9295,74

8,05

6507,01

6,77

290,49

N2

82508,84

35,99

66007,07

70,31

2946,74

N2

82733,21

71,65

66186,57

68,86

2954,76

H2О

1086,33

0,47

1351,87

1,44

60,35

H2О

11904,33

10,31

14814,27

15,41

661,35

ВСЕГО

115472,48

100

93880,07

100

4191,07

ВСЕГО

115472,48

100

96123,80

100

4291,24

Нитрозные газы из КА с температурой 8510С
поступают в КУ. Давление в КУ — 0,35 МПа. В КУ происходит охлаждение нитрозных
газов до 3500С.

Средняя температура НГ:

Техническое производство азотной кислоты | Snab365

Свободный объем в КУ равен:

Техническое производство азотной кислоты | Snab365

вн
— внутренний диаметр котла; L — длина аппарата, м; dтр — диаметр
трубок, м; lтр — длина трубок, м; Птр — число трубок, шт.

Техническое производство азотной кислоты | Snab365

Секундный объем НГ в рабочих условиях рассчитывается по формуле:

Техническое производство азотной кислоты | Snab365 (м3/с)

Время пребывания газа в КУ:

Техническое производство азотной кислоты | Snab3650,89 с

Степень окисления оксида азота (II) в оксид азота (IV)
определяется по формуле:

Техническое производство азотной кислоты | Snab365

где: Техническое производство азотной кислоты | Snab365, b — начальная концентрация кислорода, %

а-1/2 начальной концентрации оксида азота (II),%

К% — константа скорости реакции, соответствующая
концентрации в % об., и времени в сек.= 4,985; b = 8,05; Техническое производство азотной кислоты | Snab365; при температуре 605 оС К%
= 0,000126

Техническое производство азотной кислоты | Snab365

Степень окисления оксида азота в диоксид находим из диаграммы
Каржавина. Она составляет α = 0,06

Окисление оксида азота (II) протекает по реакции:

0,5O2 = NO2

В результате окисления образуется диоксида азота:

,94*0,06=517 (нм3/ч)

·46/22,4 = 1061,61 (кг/ч).

Расходуется кислорода

Техническое производство азотной кислоты | Snab365·32/22,4 = 369,3 (кг/ч).

Оксида азота в нитрозном газе на выходе из котла-утилизатора

,94 — 517 = 8098,98 (нм3/ч) · 30/22,4 = 10846,85
(кг/ч).

Кислорода в нитрозном газе на выходе из котла-утилизатора

,01-258,5 = 6248,5364 (нм3/ч) ·32/22,4 = 8926,48
(кг/ч).

Материальный баланс котла — утилизатора представлен а таблице 3.2.

Таблица 3.2

Материальный баланс котла — утилизатора

ПРИХОД

РАСХОД

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

СТАТЬЯ

КГ

%МАСС

НМ3

%

КМОЛЬ

NO

11539, 20

9,99

8615,94

8,96

384,64

NO2

1061,61

0,92

516,96

0,54

23,08

NO

10846,85

9,39

8098,98

8,45

361,56

O2

9295,74

8,05

6507,01

6,77

290,49

O2

8926,48

7,73

6248,54

6,52

278,95

N2

82733,21

71,65

66186,57

68,86

2954,76

N2

82733,21

71,65

66186,57

69,04

2954,76

H2O

11904,33

10,31

14814,27

15,41

661,35

H2O

11904,33

10,31

14814,27

15,45

661,35

ВСЕГО

115472,48

100,00

96123,80

100

4291,24

ВСЕГО

115472,48

100

95865,32

100,00

4279,70

3.2 Расчеты
тепловых процессов

Тепловой баланс контактного узла

Исходными данными для расчета являются: объём аммиака на входе в
контактный узел Техническое производство азотной кислоты | Snab365= 17949,87 (нм3/ч), температура
АВС на входе в контактный узел Техническое производство азотной кислоты | Snab365=230 0С по практическим данным, потери теплоты в
окружающую среду принимаем, согласно 3% от прихода теплоты

Тепло, выделяющееся в контактном узле при окислении аммиака

Техническое производство азотной кислоты | Snab365,

где ΣQэф — теплота, выделяющаяся в контактном узле
при протекании основной и побочной реакций, кДж/ч; 904,8 кДж и 1266,28 кДж —
тепловые эффекты основной и побочной реакции (на 4 моля аммиака)

Техническое производство азотной кислоты | Snab365 (МДж/ч)

Температура на сетках контактного аппарата рассчитывается по
формуле:

Теоретическая Техническое производство азотной кислоты | Snab365, 0С

Действительная Техническое производство азотной кислоты | Snab365

где: Техническое производство азотной кислоты | Snab365тепло, вносимое с компонентами АВС при 230
оС, МДж/ч;нг — количество НГ, кг/ч — из таблицы теплового
баланса контактного узла

Снг — средняя массовая теплоемкость НГ при постоянном
давлении, рассчитанная в интервале температур 800¸900 0С.

где: Техническое производство азотной кислоты | Snab365 кДж/ (кг×град); Техническое производство азотной кислоты | Snab365 кДж/ (кг×град); Техническое производство азотной кислоты | Snab365= 1,884 кДж/ (кг×град) [5, c.120]

Техническое производство азотной кислоты | Snab365 (МДж/ч)пот = 0,03 (ΣQэф Σq)

Техническое производство азотной кислоты | Snab365 кДж/ (кг×град)

Техническое производство азотной кислоты | Snab365кДж/ (кг×град)

Техническое производство азотной кислоты | Snab365= 877,3 оС теоретическая температура на сетках

Техническое производство азотной кислоты | Snab365 =8510С — действительная.

Теплота, уносимая с нитрозными газами

Н. Г =
GН. ГСН. Гt = 230944,98·1, 195·851/1000 =
234864 (МДж/ч)

Потери теплоты в окружающую среду

пот
= 0,03 (184148,6 57969,44) =7263,83 (МДж/ч)

Теловой баланс контактного узла представлен в таблице 3.3

Таблица 3.3

ПРИХОД ТЕПЛА

РАСХОД ТЕПЛА

статьи прихода
тепла

МДж

%

статьи расхода
тепла

МДж

%

с АВС

57969,444

23,95

с НГ

234864

97

Тепловой эф-т
реакции

184158,28

76,05

потери в окр.
среду

7263,83

3

ВСЕГО

242127,73

100

ВСЕГО

242128

100

Тепловой баланс КУ

Исходные данные:

Температура НГ на входе в КУ, 0С851

Температура НГ на выходе из КУ, 0С 350

Средняя теплоемкость НГ при 3500С, кДж/ кг×град 1,166

Средняя теплоемкость НГ при 8510С, кДж/ кг×град,1, 195

Температура воды, поступающая на питание КУ,0С240

В котле-утилизаторе получается пар с параметрами: Р = 4МПа; t
= 4400C; iп = 3312,6 кДж/кг — энтальпия пара; iв
= 1038,3 кДж/кг — энтальпия воды [7]; потери тепла (% от теплоты, отдаваемой
нитрозным газом) — 2 [8].

Теплота, вносимая c нитрозным газом берется из таблицы
теплового баланса контактного аппарата:

Техническое производство азотной кислоты | Snab365       115472,48 (МДж/ч)

Техническое производство азотной кислоты | Snab365

Теплота, уносимая c нитрозным газом:

Техническое производство азотной кислоты | Snab365GН. ГСН. Гtвых =
115472,48·1,166·350/1000 = 47124,3 (МДж/ч)

Потери теплоты в окружающую среду:

пот
= 0,02 (115472,48 — 47124,72) = 3291,13 (МДж/ч)

Теплота химической реакции окисления оксида азота в диоксид

Ок
= VNO2·ΔHОк/0,0224 = 517·61,655/0,0224/1000 = 1422,89
(МДж/ч),

где VNO2 — объём образовавшегося диоксида азота (из
табл. материального баланса котла); ΔHОк = 61,655 кДж/моль — тепловой эффект реакции окисления
оксида азота в диоксид.

Теплота, вносимая в котел с питательной водой:

вод =
Gп·iв = 1,0383Gп (МДж/ч)

Теплота, уносимая с паром:

п =
Gп·iп = 3,3126Gп (МДж/ч)

Запишем уравнение теплового баланса котла и решим его относительно
количества получаемого пара

Техническое производство азотной кислоты | Snab365QОк Qвод = Техническое производство азотной кислоты | Snab365 Qп Qпот

,48 1422,89 1,0383Gп = 47124,72 3,3126Gп
— 3291,13п = 30092,5 (кг/ч)

Таблица 3.4.

Тепловой баланс котла-утилизатора

ПРИХОД ТЕПЛА

МДж

%

РАСХОД ТЕПЛА

МДж

%

теплота,
вносимая с НГ

117431,95

78,24

теплота,
уносимая с НГ

47124,32

31,40

теплота реакции
окисления

1422,90

0,95

теплота,
уносимая с водяным паром

99684,46

66,41

теплота,
вносимая с питательной водой

31245,06

20,82

потери теплоты
в окружающую среду

3291,13

2, 19

ВСЕГО

150099,90

100

ВСЕГО

150099,90

100

3.3
Конструктивный расчет контактного узла

Определение диаметра контактного аппарата и удельной нагрузки
на катализатор

При определении основных размеров контактного аппарата
необходимо определить диаметр контактной сетки.

Время соприкосновения газа с катализатором определяем по
формуле:

lgτ = — 0,107ηк 7,02·10-6Техническое производство азотной кислоты | Snab365, с,

где ηк = 96% — степень конверсии аммиака,

lgτ = — 0,107·96 7,02·10-6·963
= — 4,061; τ = 8,69·10-5
с.

С другой стороны,

τ =Vсв /Wг,

где Vсв — свободный объем катализатора, м3;
Wг — объёмная скорость газа в условиях контактирования, м3/с.

св
= 0,01 (fsdm),

где f — коэффициент, f = (1-1,57dТехническое производство азотной кислоты | Snab365); s — площадь одной сетки, м2; d = 0,009см — диаметр
проволоки сеток; m — число сеток в аппарате, m = 7; n= 1024 — число плетений
сетки на 1 см2.

г =Техническое производство азотной кислоты | Snab365, (м3/с),

где V0 = 17949,87 м3/ч — часовой расход АВС
при нормальных физических условиях,

Тк = 851 273 = 1124 К — температура, Рк =
0,35 МПа — давление контактирования;

Р0 = 0,10133 МПа — нормальное атмосферное давление.

Техническое производство азотной кислоты | Snab365 (м3/с).

Подставим в формулу для τ и выразим площадь сетки s:

Техническое производство азотной кислоты | Snab365 →Техническое производство азотной кислоты | Snab365= 16 (м2)

Диаметр сетки равен

Техническое производство азотной кислоты | Snab365

учетом закрепления сеток меду фланцами их диаметр увеличиваем на
0,08 м

= 4,7 0,08 = 4,58 м

Диаметр катализаторных сеток, применяемых в контактном узле
агрегата АК-72 с учетом их крепления между фланцами равен 3,9 м.

Принимаем к постановке контактный узел, состоящий из 2-х
контактных аппаратов, работающих совместно с котлами — утилилизаторами.

Конструкция контактного аппарата описана в разделе 3. Диаметр
корпуса аппарата 4 м. Свободный диаметр катализаторных сеток:

,9-0,08 = 3,82 м,

площадь сетки:

= 0,785·3,822 = 11,5 м2

Свободный объём катализатора:св = 0,01 (1-1,57·0,009Техническое производство азотной кислоты | Snab365) 11,5·0,009·7= 0,00391 (м3),г
= 62,17/2 = 31,1 м3

Время контактирования

τ= 0,00391/31,1 = 1,26·10-4 с

Масса 1 м2 сетки составляет 871 г [5].

Масса всех сеток в аппарате равна 11,5 ·7 ·0.871 = 70 (кг)

Напряженность 1 г платины, выраженная в кг аммиака, сжигаемого в
сутки:

,7 ·24/ (2·70000) = 2,33 (кг/г)

Поверхность 1 м2 сетки равна 1,82 м2
[5,c.59]; общая поверхность всех сеток:

,82·11,5·7= 146,5 м2

Напряженность на 1 м2 активной поверхности сеток
составит:

,7 ·24/ (2·146,5) = 1185,8 (кг/м2сут)

Таблица 4.1

Аналитический контроль производства

Наименование
стадий процесса, места измерения параметров или отбора проб

Контролируемый
параметр

Частота и
способ контроля

Нормы и
технические показатели

Методики и
средства контроля

Кто
контролирует

1

2

3

4

5

6

1. Аммиак
жидкий, марка А, на трубопроводе.

1. Массовая
доля аммиака (NH3).

1 раз в месяц,
по требованию.

Не менее 99.9.

Титриметрический
метод. ГОСТ 6221-90 п.3.2. Отн. погр. ± 20.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Массовая
доля воды (остаток после испарения).

1 раз в месяц,
по требованию.

Не более 0.1.

Титриметрический
метод. ГОСТ 6221-90 п.4.4. Отн. погр. ± 20.

По результатам
анализов лаборатории по контролю цеха аммиака.

3. Массовая
концентрация масла.

1 раз в месяц,
по требованию.

Не более 2 мг/дм3.

Спектрофотометричес-кий
метод, ГОСТ 28326-89 п.4. Отн. погр. ± 5.

По результатам
анализов лаборатории по контролю цеха аммиака.

4. Массовая
концентрация железа (Fe).

1 раз в месяц,
по требованию.

Не более 1
мг/дм3.

Фотоколориметриче-ский
метод. ГОСТ 28326-89 п.5. Отн. погр. ± 8.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Воздух
технологический, забираемый из атмосферы после ОК ГТТ-12, Аn-204.

1. Массовая
концентрация мехпримесей в пересчете на железо.

1 раз в неделю
по требованию.

Не более 0.007
мг/м3.

Фотоколориметриче-ский
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

 Лаборант.

2. Массовая
концентрация серы (S).

По требованию.

Не более 2.3
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 21.

 Лаборант.

3. Массовая
концентрация фосфорных соединений.

По требованию.

Не более 0.3
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3 Отн. погр. ± 50.

 Лаборант.

4. Массовая
концентрация фтора (F).

По требованию.

Не более 0.1
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 22.

 Лаборант.

5. Массовая
концентрация масла.

По требованию.

Не более 0.1
мг/м3.

Спектральный
метод. Сборник УМАК HNO3. Отн. погр. ± 40.

 Лаборант.

6. Массовая
концентрация селитры (в пересчете на NO3).

По требованию.

Не более 0.1
мг/м3.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

 Лаборант.

3.
Частично-обессоленная вода, на трубопроводе.

1. Молярная
концентрация — эквивалента жесткости.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не более 0.01
ммоль/дм³.

Комлексонометрический
метод. Сборник МАВ. Отн. погр. ± 5.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

2. Массовая
концентрация солей.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не более 60
мг/дм³.

Кондуктометрический
метод. Сборник МАВ. Отн. погр. ± 7.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

3. Массовая
концентрация хлоридов.

1 раз в смену.

Не более 7 мг/дм³.

Меркурометрический
метод. Сборник МАВ. Отн. погр. ± 5.

По результатам
анализов лаборатории цеха химводоподготов-ки.

4. Водородный
показатель (рН).

1 раз в смену.

6.8÷ 9.5

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.0.

По результатам
анализов лаборатории цеха химводоподготов-ки.

5. Прозрачность
по шрифту.

1 раз в смену.

Не менее 40 см.

Визуально —
колориметрический метод. Сборник МАВ.

По результатам
анализов лаборатории цеха химводоподготов-ки.

6. Молярная
концентрация эквивалента щелочности.

1 раз в сутки
со среднесуточной пробы. 1 раз в смену.

Не нормируется.

Титриметрический
метод. ОСТ 108.034.03-81. Приложение 3.

Лаборант. По
результатам анализов лаборатории цеха химводоподготов-ки.

4. Конденсат
водяного пара на трубопроводе.

1. Массовая
концентрация хлоридов.

1 раз в смену.

Не более 2
мг/дм³.

Меркурометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

2. Массовая
концентрация аммиака.

1 раз в смену.

Не более 1
мг/дм³.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

3. Массовая
концентрация масла.

1 раз в смену.

Не более 2
мг/дм³.

Колориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 5.

Лаборант.

5. Природный
газ, на трубопроводе.

1. Массовая
концентрация сероводорода (H2S).

1 раз в месяц.

Не более 0.02
г/м3.

Титриметрический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Объемная
доля О2.

1 раз в месяц.

Не более 1.

Хроматографический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5.

По результатам
анализов лаборатории по контролю цеха аммиака.

3. Массовая
концентрация механических примесей.

По требованию.

Не более 0.001
г/м3.

Гравиметрический
метод. ГОСТ 22387.4-77. Отн. погр. ± 5 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

6.
Азото-водородная смесь, Аn — 231, на трубопроводе.

1. Объемная
доля водорода (Н2).

По требованию.

68 ÷ 74.

Хроматографический
метод. Сборник УМАК NH3. Отн. погр. ± 8.5 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

2. Объемная
доля аммиака (NН3).

По требованию.

Отсутствие.

Титриметрический
метод. Сборник УМАК NH3. Отн. погр. ± 10 %.

По результатам
анализов лаборатории по контролю цеха аммиака.

7. Вода
оборотная на входе в цех, на трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

6.8 ÷ 8.5

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1 %.

 Лаборант.

8. Азот
газообразный, Аn-232, на трубопроводе.

1. Объемная
доля азота.

По требованию.

Не менее 99.9.

Методика
лаборатории цеха ЖМУ.

По результатам
анализов лаборатории по контролю цеха ЖМУ.

2. Объемная
доля кислорода.

По требованию.

Не более 0.1 %.

Газовольюмометриче-ский
метод. Методика лаборатории цеха ЖМУ.

По результатам
анализов лаборатории по контролю цеха ЖМУ.

9. Масло
турбинное. Марка ТП-22.

1. Вязкость
кинематическая при 40°С.

1 раз в неделю.

 (28.8 ÷ 35.2)  сСт (для ТП-22).

Инструментальный
метод. ГОСТ 33-82, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

2. Кислотное
число.

1 раз в неделю.

Не более 0.05
мгКОН/г масла.

Титриметрический
метод. ГОСТ 5985-79, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

3. Зольность.

1 раз в неделю.

Не более 0.005.

Гравиметрический
метод. ГОСТ 1461-75,ГОСТ 19296-73.

По результатам
анализов лаборатории сырья и нефтепродуктов.

4. Массовая
доля водорастворимых кислот и щелочей.

1 раз в неделю.

Отсутствие.

Визуальный
метод. ГОСТ 6307-75, изм.1.

По результатам
анализов лаборатории сырья и нефтепродуктов.

5. Массовая
доля мехпримесей.

1 раз в неделю.

Отсутствие.

Гравиметрический
метод. ГОСТ 20284-74.

По результатам
анализов лаборатории сырья и нефтепродуктов.

6. Температура
вспышки, определяемая в открытом тигле.

1 раз в неделю.

Не ниже 186 °С.

Визуальный
метод. ГОСТ 4333-87, изм.8.

По результатам
анализов лаборатории сырья и нефтепродуктов.

7. Массовая
доля воды.

1 раз в неделю.

Не более 0.05.

Визуальный метод.
ГОСТ 2477-65, изм.1,2.

По результатам
анализов лаборатории сырья и нефтепродуктов.

8. Число
деэмульсации.

1 раз в неделю.

Не более 3.0
мин.

Визуальный
метод. ГОСТ 12068-66.

По результатам
анализов лаборатории сырья и нефтепродуктов.

10. Воздух КИП,
на трубопроводе.

1. Массовая
доля нефтепродуктов.

По требованию.

Отсутствие.

Гравиметрический
метод. ГОСТ 24484-80, п.4.

Лаборант.

2. Массовая
концентрация влаги.

По требованию.

Не более 177
мг/м³.

Гравиметрический
метод. ГОСТ 24484-80, п.5.

Лаборант.

11.
Технологический воздух (продувочный), на трубопроводе.

1. Массовая
концентрация влаги.

По требованию.

Не более 500
г/м³.

Гравиметрический
метод. ГОСТ 24484-80, п.5.

Лаборант.

12.
Тринатрийфосфат.

По требованию.

Не менее 18.5.

Титриметрический
метод. ГОСТ 24024-81.

По результатам
анализов лаборатории по контролю сырья.

13.
Газообразный аммиак после фильтров на аппарате.

1. Массовая
концентрация мехпримесей в пересчете на железо.

По требованию.

Не более 0.007
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Массовая
концентрация масла.

1 раз в неделю,
по требованию.

Не более 2 мг/м³.

Спектрофотометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 40.

Лаборант.

14.
Захоложенная вода на выходе из испарителя на трубопроводе.

1. Массовая
концентрация аммиака.

1 раз в сутки,
по требованию.

Не более 0.01
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Водородный
показатель, (рН).

1 раз в сутки,
по требованию.

Не более 8.

Потенциометрический.
Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

15.
Аммиачно-воздушная смесь в контактные аппараты Аn-205 (1-4) на аппарате.

1. Объемная
доля аммиака. 2. Массовая кон-центрация масла.

1 раз в сутки с
каждого аппарата, по требованию. 1 раз в месяц.

9.6 ÷ 10.5. Не более
0.2 мг/м³.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.6.
Спектрофотометрический метод. Сборник УМАК HNO3. Отн. погр. ± 40.

Лаборант.
Лаборант.

16. Нитрозный
газ после сеток контактного аппарата, поз. Р-12. Аn-206 (1-3) на аппарате.

1. Объемная
доля оксидов азота, N0. 2. Объемная доля аммиака. 3. Степень конвер-сии
аммиака.

1 раз в сутки с
каждого аппарата. 1 раз в месяц, по требованию. 1 раз в сутки.

9.15 ÷ 10.0 . Не более
0.025. Не менее 95.5.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.4.
Фотоколориметрический метод. Сборник УМАК HNO3. Отн. погр. ± 10.
Процентное отношение массовой доли оксида азота к массовой доле аммиака. Отн.
погр. ± 2.5.

Лаборант.
Лаборант. Лаборант.

17. Оборотная
вода на выходе из холодильника нитрозного газа на трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

18. Конденсат
азотной кислоты в газовом промывателе на аппарате.

1. Массовая
концентрация селитры NH4NO3. 2. Массовая доля азотной
кислоты HNO3.

1 раз в смену.
В период пуска-через 5-10мин. 2 раз в смену. В период пуска через 5-10мин.

70 ÷ 200 мг/дм³ в период пуска не более 2 г/дм³. Не менее 35.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 22.
По плотности и температуре. Отн. погр. ± 4.0.

Лаборант.
Аппаратчик абсорбции.

19. Охлаждающая
вода после холодильников азотной кислоты Аn-215, на трубопроводе.

1. Водородный
показатель, (рН).

1 раз в сутки.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

2. Массовая концентрация
азотной кислоты HNO3.

2 раза в смену.

Отсутствие.

Качественное
определение с индикатором. Сборник УМАК HNO3.

Аппаратчик
абсорбции.

20. Оборотная
вода на выходе из холодильника нитрозного газа поз. Т-29,Аn-225,на
трубопроводе.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

2. Массовая
концентрация ОЭДФК.

2 раза в смену.

1 ÷ 5 мг/дм³.

Фотоколориметрический
метод. Сборник МАВ. Отн. погр. ± 10.

Лаборант.

21. Оборотная
вода из абсорбционной колонны, поз. К-31,Аn-218,на аппарате.

1. Водородный
показатель, (рН).

2 раза в смену.

Не менее 6.8

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.

 Лаборант.

22. Оборотная
вода с 1 по 25 тарелки абсорбционной колонны поз. К-31 Аn-216,на аппарате.

1. Водородный
показатель, (рН).

1 раз в сутки.

Не менее 6.8

Потенциометрический
метод. Сборник МАВ. Отн. погр. ± 1.

 Лаборант.

23. Азотная
кислота с 10 по 15 тарелок абсорбционной колонны, Аn-216 на аппарате.

1. Массовая
доля HNO3.

1 раз в сутки.

20 ÷ 30.

По плотности и
температуре. Сборник УМАК HNO3. Отн. погр. ± 4.0.

Аппаратчик
абсорбции.

2. Массовая
концентрация хлоридов.

1 раз в сутки.

Не более 400
мг/дм³.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 2.3.

 Лаборант.

24. Азотная
кислота на продувочной колонне поз. К-47, Аn-220,на трубопроводе
(продукционная кислота).

1. Массовая
доля азотной кислоты HNO3.

5 раз в смену.

58 ÷ 60.

Титриметрический
метод. ГОСТ 701-89, п.3.2

Лаборант.

2. Массовая
доля оксидов азота N2O4.

1 раз в смену,
по требованию.

Не более 0.05.

Титриметрический
метод. ГОСТ 701-89, п.3.4

Лаборант.

3. Массовая
доля твердого остатка.

По требованию.

Не более 0.004.

Гравиметрический
метод. ГОСТ 701-89, п.3.5

Лаборант.

4. Массовая
доля хлоридов (в пересчете на хлор).

1 раз в смену.

Не более 0.006
% в расчете на 100 % HNO3.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 2.3.

Лаборант.

25. Азотная
кислота с 1,6,7,8 тарелок абсорбционной колонны поз. К-31, Аn-217 на
аппарате.

1. Массовая
доля азотной кислоты HNO3.

По требованию.

40 ÷ 60.

По плотности и
температуре. Сборник УМАК HNO3. Отн. погр. ± 4.0.

Аппаратчик
абсорбции.

26. Нитрозный
газ после промывателя поз. К-27 Аn-214, на трубопроводе.

1. Массовая
концентрация аммиачной селитры NH4NO3.

 1 раз в смену,
в период пуска — через 5-10 мин.

В период пуска:
не более 500 мг/м³. При
норм. работе: 100 ÷ 200
мг/м³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 15.

Лаборант.

27. Нитрозный
газ после абсорбционной колонны поз. К-31 Аn-213, на трубопроводе.

1. Объемная
доля оксидов азота NОx.

2 раза в смену,
по требованию.

Не более 0.1.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

2. Объемная
доля кислорода О2.

2 раза в смену,
по требованию.

2.0 ÷ 2.7.

Метод
вольюмометри-ческий. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

Показания и
ре-гистрация непреры-вные на щите УНК.

2.0 ÷ 2.7.

Инструментальный
метод. Газоанализатор ГТМК-16М. Отн. погр. ± 10.

Оператор ДПУ.

28. Очищенные
газы на выходе из реактора каталитической очистки поз. Р-40 Аn-222, на
аппарате.

1. Объемная
доля метана CH4.

1 раз в сутки,
по требованию, кроме выходных дней.

0.1 ÷ 0.2.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 6.0.

Лаборант.

2. Объемная
доля оксида углерода CO.

1 раз в сутки,
по требованию.

0.1 ÷ 0.16.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 4.0.

Лаборант.

3. Объемная
доля оксидов азота NOx.

1 раз в сутки,
по требованию.

Не более 0.005.
При пуске — до 0.02.

Фотоколориметричес-кий
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

29. Смесь
дымовых и выхлопных газов на выходе из подогревателя поз. Т-53 Аn-223, на
аппарате.

1. Объемная
доля оксидов азота NOx.

1 раз в сутки,
по требованию.

Не более 0.008.

Фотоколориметричес-кий
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

Лаборант.

2. Объемная
доля оксида углерода CO.

1 раз в сутки,
по требованию, кроме выходных дней.

Не более 0.15.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 4.0.

Лаборант.

3. Объемная
доля кислорода O2.

1 раз в сутки,
по требованию, кроме выходных дней.

0.2 ÷ 0.5.

Хроматографический
метод Сборник УМАК HNO3. Отн. погр. ± 6.0.

Лаборант.

30.
Деаэрированная вода после деаэратора поз. Э-19, на аппарате.

1. Прозрачность
по шрифту.

1 раз в сутки.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034-81, приложение 3, п.1.

Лаборант.

2. Молярная
концентрация эквивалента жесткости.

1 раз в смену и
1 раз в сутки со среднесуточной пробы.

Не более 0.01
ммоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.3.

Лаборант.

3. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/дм³.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

4. Массовая
концентрация растворенного кислорода O2.

2 раза в смену.

Не более 30
мкг/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.6.

Лаборант.

5. Водородный
показатель при 25 °С (pH).

1 раз в смену.

8.5 ÷ 9.5

Потенциометрический
метод. ОСТ 108.034.03-81, приложение 3, п.6.

Лаборант.

6. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену и
1 раз в сутки со средне-суточной пробы.

Не нормируется.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3.

Лаборант.

7. Массовая
концентрация солей.

3 раза в сутки.

Не более 200
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

8. Массовая
концентрация аммиака своб. NH3.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.10.

Лаборант.

9. Массовая
концентрация хлоридов.

1 раз в сутки.

Не более 7
мг/л.

Меркуриметрический
метод. ОСТ 108.034.03-81, приложение 3, п.4.

Лаборант.

31. Продувочная
вода из барабана котла (чистый отсек) поз. Э-14, на аппарате.

1.
Прозрачность.

1 раз в смену.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034.03-81, приложение 3, п.1.

Лаборант.

2. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену.

Не менее 500
мкмоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3 п.2.

Лаборант.

3. Массовая
концентрация солей.

2 раза в смену.

Не более 1500
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

4. Массовая
концентрация фосфатов.

2 раза в смену.

Не более 15
мг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.17.

Лаборант.

5. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

32. Продувочная
вода из барабана (солевой отсек) поз. Э-14, на аппарате.

1. Прозрачность.

1 раз в смену.

Не менее 40 см.

Визуальный
метод. ОСТ 108.034.03-81, приложение 3, п.1.

Лаборант.

2. Молярная
кон-центрация экви-валента щелочности.

1 раз в смену.

Не менее 500
мкмоль/дм³.

Титриметрический
метод. ОСТ 108.034.03-81, приложение 3 п.2.

Лаборант.

3. Массовая
концентрация солей.

2 раза в смену.

Не более 3000
мг/л.

Кондуктометрический
метод. ОСТ 108.034.03-81, приложение 3, п.5.

Лаборант.

4. Массовая
концентрация фосфатов.

2 раза в смену.

Не более 50
мг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.7.

Лаборант.

5. Массовая
концентрация железа (Fe).

1 раз в неделю.

Не более 100
мкг/л.

Фотоколориметрический
метод. ОСТ 108.034.03-81, приложение 3, п.11.

Лаборант.

33. Пар
насыщенный после барабана котла, поз. Э-14, на аппарате.

1. Массовая
концентрация солей.

2 раза в смену.

300 мкг/л.

Кондуктометрический
метод Сборник УМАК HNO3.

Лаборант.

2. Массовая
концентрация свободного аммиака.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод Сборник УМАК HNO3. Отн. погр. ± 7.

Лаборант.

3. Водородный
показатель, (pH).

1 раз в сутки.

6.0 ÷ 9.0.

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

4. Массовая
концентрация CO2.

1 раз в неделю.

Не более 20 мг/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

34. Пар
перегретый после котла-утилизатора, поз. Э-13, на трубопроводе.

1. Массовая
концентрация солей.

2 раза в смену.

300 мкг/л.

Кондуктометрический
метод Сборник УМАК HNO3.

Лаборант.

2. Массовая
концентрация свободного аммиака.

1 раз в смену.

Отсутствие.

Фотоколориметрический
метод Сборник УМАК HNO3. Отн. погр. ± 7.

Лаборант.

3. Водородный
показатель, (pH).

1 раз в смену.

6.0 ÷ 9.0.

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

Лаборант.

4. Массовая
концентрация CO2.

1 раз в неделю.

Не более 20
мг/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

35. Азотная
кислота из хранилищ (продукционная кислота).

1. Массовая
доля HNO3.

1 раз в неделю,
по требованию.

Не менее 58.

По уд. весу и
температуре. Отн. погр. ± 4.

Машинист
насосных установок.

2. Массовая
доля оксидов азота N2O4.

По требованию.

Не более 0.05.

Титриметрический
метод. ГОСТ 701.89, п.3.4

Лаборант.

3. Массовая
доля твердого остатка.

В конце месяца.

Не более 0.004.

Гравиметрический
метод. ГОСТ 701-89, п.3.5

Лаборант.

36. Конденсат
азотной кислоты из емкости поз. Е-52 Аn-227, на аппарате.

1. Массовая
концентрация NH4NO3.

По требованию
перед подачей на переработку.

Не более 2
мг/дм³.

Фотоколориметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 10.

Лаборант.

2. Массовая
концентрация хлоридов.

По требованию
перед подачей на переработку.

Не более 5
мг/дм³.

Меркуриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 12.

 Лаборант.

3. Массовая
доля азотной кислоты HNO3.

По требованию
перед подачей на переработку.

Не более 15.

По плотности и
температуре. Отн. погр. ± 4.

Аппаратчик
абсорбции.

37. Азотная
кислота после насосов Н-101, на трубопроводе.

Массовая доля
азотной кислоты HNO3.

6 раз в смену.

ГОСТ 701-89,
п.3.2

Лаборант.

38. Речная вода
на подпитку ВОЦ, на трубопроводе.

1. Водородный
показатель (pH).

По требованию.

7.5 ÷ 8.1

Потенциометрический
метод. Сборник УМАК HNO3. Отн. погр. ± 1.

 Лаборант.

39. Конденсат
водяного пара после промывки нитрозного нагнетателя и линий сброса нитрозного
газа.

Массовая
концентрация аммиачной селитры.

По требованию.

Не более 1 г/л.

Титриметрический
метод. Сборник УМАК HNO3. Отн. погр. ± 17.

Лаборант.

40. Воздушная
среда в аппаратах, емкостях после продувок воздухом.

Объемная доля
кислорода (О2).

По требованию.
Во время ремонта.

Не менее 20 %.

На аппарате
ОРСА. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

41. Анализ
воздуха на содержание горючих смесей.

Объемная доля
горючих смесей.

По требованию.
При сварочных работах.

Отсутствие.

На аппарате
ОРСА. Сборник УМАК HNO3. Отн. погр. ± 6.5.

Лаборант.

42. Азот
технический газообразный.

Объемная доля
кислорода (О2).

Периодически.
Во время продувок.

Не более 0.1 %.

Хроматографический
метод. Сборник УМАК HNO3. Отн. погр. ± 4.0.
Или на аппарате ОРСА. Отн. погр. ± 6.5.

Лаборант.

Автоматизация технологического процесса

Для обеспечения безаварийной эксплуатации машина оснащена
приборами контроля, сигнализации, регулирования и средствами защиты от
отклонений в режимах работы. Схема автоматического регулирования изображена на
рис.5.1 Система антипомпажного регулирования и защиты предотвращает состояние
помпажа для осевого компрессора и нитрозного нагнетателя и обеспечивает быструю
остановку машины в этом случае.

К помпажу могут привести следующие нарушения: утечка газа
через неплотности; повышение газодинамического сопротивления воздушного
фильтра, газового промывателя, абсорбционной колонны; заполнение жидкостью
всасывающего коллектора газового нагнетателя; переполнение ловушки; неполное
открытие обратных клапанов и отсекателя за абсорбционной колонной.; заброс
катализатора в турбину; падение температуры газа перед турбиной из-за нарушения
режима в реакторе каталитической очистки. Помпажи могут возникать при
номинальном рабочем режиме и при пуске.

Система регулирования и защиты включает следующее:

Регулирование положения рабочей точки в соответствии с
универсальной газодинамической характеристикой осуществляется путем измерения
давления воздуха на нагнетании и расходе воздуха по перепаду давления во
входном диффузоре осевого компрессора; положение рабочей точки характеризуется
отношением расхода воздуха к давлению на линии нагнетания; нормально рабочая
точка компрессора должна находиться от границы помпажа с запасом 20%; при
приближении к границе помпажных режимов автоматически перекрывается регулирующий
клапан 6 на сбросе воздуха в атмосферу с нагнетания компрессора;

Регулирование положения рабочей точки нитрозного нагнетателя
осуществляется путем измерения расхода нитрозных газов в нагнетателе при помощи
диафрагмы на линии нагнетания и измерения давления линии нагнетания; положение
рабочей точки характеризуется отношением этих величин; при приближении к
границе помпажа автоматически перекрывается клапан 14 с линии нагнетания на
линию всасывания нитрозного нагнетателя;

Автоматическое поддержание постоянной частоты вращения
нитрозного нагнетателя 4950-5000 об/мин путем регулирования подачи пара через
клапан 17 в паровую турбину по импульсу от регулятора частоты вращения.

При ряде нарушений система регулирования не может вывести
машину на нормальный режим, поэтому предусмотрена автоматическая аварийная
остановка машины по следующим параметрам:

при помпаже осевого компрессора,

при помпаже нитрозного нагнетателя,

при снижении частоты вращения ТНД до 4200 об/мин,

при приближении рабочей точки осевого компрессора к помпажу.

Помпажи могут возникать при остановке агрегата. Для
предотвращения помпажа предусмотрены два клапана 5 на линии нагнетания осевого
компрессора; перепускной клапан 15 на нитрозном нагнетателе; обратный клапан 10
на лини нагнетания воздуха и обратный клапан 13 на линии нагнетания нитрозного
газа. Обратные клапаны снабжены гидроприводными устройствами, которые
обеспечивают закрытие клапанов при остановке машины; они срабатывают по всем
импульсам, вызывающим остановку машины.

Техническое производство азотной кислоты | Snab365

Охрана
труда и окружающей среды

1 Охрана
труда

В производстве азотной кислоты применяются аммиак, окислы
азота, сода, серная кислота. Многие из них обладать токсическими свойствами или
образуют огнеопасные или взрывоопасные смеси. Например, в атмосфере
газообразного кислорода возможно самовозгорание органических веществ или
материалов. Жидкий аммиак и азотная кислота оказывают сильное обжигающее
действием, особенно при попадании на слизистые оболочки глаз. Рассмотрим
наиболее взрывоопасные участки производства.

Отделение конверсии аммиака. При увеличении
концентрации аммиака в смеси его с воздухом в зоне катализатора могут
происходить взрывы, оказывающие разрушающее действие на аппаратуру. При перегреве
котла-утилизатора, недостатке воды или чрезмерном повышении в нем давления
аппарат может разорваться.

В улитках и на лопатках нитрозных вентиляторов могут
образоваться отложения аммонийных солей азотной и азотистой кислоты.
Соприкосновение вращающихся частей ротора с отложениями солей на статоре
вентилятора может привести к взрыву.

При обработке жидких слоев азота кислородом в автоклаве в
случае попадания в него масла из редуктора мешалки может произойти взрыв.

Самовозгорание может произойти при соприкосновении древесной
стружки, опилок, соломы с азотной кислотой или меланжем. Промасленные и сухие
х/б материалы могут возгораться при контакте с газообразным кислородом или
воздухом, обогащенным кислородом.

Таким образом, производство азотной кислоты связано с
возможностью возникновения пожаров и взрывов, а также травматизма
обслуживающего персонала. Но при строгом соблюдении технологического режима,
инструкций безопасности и при высокой культуре производства создаются
безопасные условия труда.

В производстве азотной кислоты должны соблюдаться следующие
основные правила по технике безопасности:

.        Малейший пропуск газа или жидкости из аппарата или
коммуникаций должен быть немедленно устранен. При этом следует отключить
аппарат, освободить его от содержимого, промыть водой, продуть воздухом. После
приступить к ремонту аппарата.

2.       На паровых котлах, танках с жидким аммиаком,
кислородных ресиверах и нагнетательных линиях от насосов должны быть
установлены предохранительные клапаны. На разрешается перегрузка клапанов или
ограничение их действия.

.        На всех перечисленных выше аппаратах и линиях от
компрессоров должны быть установлены манометры с нанесенной на шкалу
контрольной чертой красного цвета. Повышение давления сверх отмеченного красной
чертой не допускается.

.        Щиты управления и штурвалы вентилей и задвижек
необходимо располагать в местах, не загроможденных аппаратурой и
коммуникациями, или устанавливать их на высоте, удобной для обслуживания.

.        Проходы между аппаратами, лестничные клетки, двери и
места с аварийными выходами на разрешается загромождать оборудованием или
коммуникациями.

.        Каждый аппаратчик должен работать в спецодежде,
изготовляемой из грубошерстного шинельного сукна, и иметь при себе противогаз
соответствующей марки. Аппаратчик должен быть обеспечен резиновыми перчатками и
защитными очками.

.        Пуск агрегата разрешается лишь при полной
исправности установленных автоматических приборов.

.        В случае аварийного прекращения подачи
электроэнергии, воды, сырья работа агрегата, отделения или цеха должна
прекратиться. Последующий пуск агрегатов, потребляющих ток высокого напряжения,
производится дежурным электриком. При пользовании лампочками переносного
освещения к ним следует подводить ток не выше 12В.

.        Все движущиеся части машин и строительные проемы
нужно обязательно ограждать. Подъемные краны и другие механизмы должны быть
исправными. Обтирочный материал должен храниться только в специальных
металлических ящиках. В цехе должны быть развешены сухие огнетушители и
поставлены ящики с песком, а также аптечки для оказания первой медпомощи.

Для рабочих предусматриваются следующие компенсации и льготы:
спецпитание (молоко), льготное санаторно-курортное лечение, повышенная тарифная
ставка, дополнительный отпуск, льготное пенсионное обслуживание.

Все рабочие 1 раз в квартал должны проходить обязательные
инструктаж и медицинский осмотр.

2 Охрана
окружающей среды

Для обеспечения охраны окружающей среды в производстве
азотной кислоты по схеме АК-72 осуществляется использование отходов
производства, предварительная очистка и подготовка сбросов в канализацию или
атмосферу.

Используемыми отходами производства являются:

перегретый пар с давлением 2,65 МПа (27 кгс/см2) и
температурой не более 305 ºС;

насыщенный пар после паровой турбины ГТТ-12 давлением 0,88 —
0,98 МПа (9-10 кгс/см2), температурой 250 ºС.

аммиачная вода, образующаяся в аварийной емкости при
нагревании продувок из испарителей аммиака, периодически передается на
переработку;

аммиак газообразный с давлением 0,39 — 0,49 МПа (4-5 кгс/см2)
и температурой не более 120 ºС их испарителей, во
время пусков агрегатов и из емкости постоянно при выпарке аммиака из
поступающих продувок. Передается в заводскую сеть предприятия на
аммиачно-холодильную установку;

масло турбинное (отработанное). Периодически, при замене
масла в агрегате ГТТ-12 по трубопроводу или контейнером выдается в цех
регенерации масел;

отработанный катализатор АПК-2, АПЭК-0,5 отправляется на
завод втордрагметаллов.

В газовые выбросы по производству входят:

выбросы вентиляционные от вытяжных вентиляции
производственного помещения, лаборатории, комнаты регенерации катализаторных
сеток. Сброс постоянный;

очищенный выхлопной газ после газовых турбин ГТТ-12. Сброс
постоянный через выхлопную трубу высотой 150 м для обеспечения необходимого
рассеивания.

Твердым неиспользуемым отходом производства является
отработанная окись алюминия (второй слой катализатора в реакторе каталитической
очистки выхлопных газов поз. Р-40), которая 1 раз в три года с расходом 17-19
тонн (с двух агрегатов) вывозится на полигон твердых отходов.

Мероприятия,
обеспечивающие надежность охраны водных ресурсов

В производстве азотной кислоты по схеме АК-72 постоянный
сброс ядовитых и химически активных веществ в водоемы отсутствует. В отделениях
абсорбции, охлаждения нитрозного газа и на складе кислоты, ввиду возможности
закисления ливневых вод, при возможных проливах кислоты, а также при ремонте
насосов предусмотрено устройство поддонов из кислотоупорного кирпича, в которых
установлены дренажные баки являющиеся также емкостями для опорожнения кислотных
аппаратов и коммуникаций во время ремонтов. Из дренажных баков насосами
подкисленная вода и проливы кислоты откачиваются в емкость подкисленной воды,
откуда (после проведения анализа) направляются в производственный цикл или на
склад кислоты в хранилище.

Из дренажного бака, установленного в насосной склада кислоты
погружным насосом подкисленная вода и проливы откачиваются в хранилище.
Нейтральные ливневые воды из поддона склада кислоты, (после проведения анализа)
передвижной мотопомпой сбрасываются в условно-чистую канализацию.

Периодически 8-10 раз в год (в сумме для двух агрегатов),
образуются химически грязные стоки после регенерации и промывки катализаторных
сеток с расходом не более 5 м3/ч в течение двух часов в сутки.

Массовая концентрация — соляная кислота в стоках не более 1
%.

Химически грязные стоки сбрасываются в химически грязную
канализацию и направляются на станцию нейтрализации.

Отбор анализов на контроль стоков, поступающих в химически
грязную канализацию, производится из колодца.

Для опорожнения аппаратов и коммуникаций от жидкого аммиака в
период ремонта и в случае аварийных ситуаций, предусмотрена емкость.

Мероприятия по защите атмосферного воздуха от
загрязнений окислами азота

В производстве азотной кислоты по схеме АК-72 постоянным
источником вредных выбросов в атмосферу являются отходящие выхлопные газы,
содержащие окислы азота.

Технологической схемой предусмотрено проведение
каталитического разложения окислов азота, содержащихся в выхлопных газах с
использованием природного газа в качестве восстановителя. Объемная доля окислов
азота после реактора составляет не более 0,006 %. С учетом образования окислов
азота при сжигании природного газа в подогревателе объемная доля окислов азота
в выхлопном газе на выбросе составляет не более 0,008 % или 0,27 м3
х на 1 т 100 % азотной кислоты.

Выхлопные газы, имеющие в своем составе: окислы азота, окись
углерода и аммиак рассеиваются в атмосфере через выхлопную трубу высотой 150 м.


Список
использованной литературы

1.       Лащинский
А.А., Толчинский А.Р. Основы конструирования и расчета химической аппаратуры,
Л., Машиностроение, 1970. — 752 с.

2.       Справочник
азотчика: Физико-химические свойства газов и жидкостей. Производство
технологических газов. Очистка технологических газов. Синтез аммиака, 2-е изд.,
перераб., М.: Химия, 1986. — 512 с.

.        Расчеты
по технологии неорганических веществ / Под ред. П.А. Дыбиной, М.: Высшая школа,
1967. — 524 с.

.        Регламент
производства слабой азотной кислоты.

.        М.
Бонне, Н.Д. Заичко, М.М. Караваев и др. Производство азотной кислоты в
агрегатах большой единичной мощности: М.: Химия, 1985. — 400с.

.        Технология
связанного азота / Под ред. В.И. Атрощенко — Киев: Высшая школа. Головное изд.,
1985 — 327с.

.        Методические
указания № 276

Оцените статью
Кислород
Добавить комментарий
