Газовые редукторы. Обзор

Газовый редуктор — устройство для понижения давления газа или газовой смеси на выходе из какой-либо ёмкости (например, в баллоне или газопроводе) до рабочего и для автоматического поддержания этого давления постоянным независимо от изменения давления газа в баллоне или газопроводе.

Газ в баллоне находится в виде жидкости, он переходит в газообразное состояние и подается к газовому оборудованию через вентиль.Давление в емкости существенно больше, чем требуется для потребителей.

Для его снижения и стабилизации применяется простое и полезное устройство — пропановый редуктор, или адаптер.

Основные параметры газовых редукторов

Давление на входе — как правило, до 250 атмосфер для сжатых (несжижаемых) газов и 25 атмосфер для сжижаемых и растворённых газов.

Давление на выходе — типовое 1-16 атм., хотя выпускаются и другие модификации (например РК-70, имеющий на выходе давление до 70 атм.).

Расход газа — в зависимости от типа редуктора и его назначения, колеблется от нескольких десятков литров в час до нескольких сот м³/час.

Газовый редуктор предназначен для стабилизации работы системы газообеспечения. Его основная задача — обеспечить подачу газа, величина давления которого оптимальна для нормальной работы оборудования газопроводной сети. В обязанности редуктора входит автоматическая поддержка значения рабочего давления в должном состоянии.

Оборудование, применяемое для понижения давления кислорода на выходе из сосуда для его хранения до рабочего, и поддержания его на необходимом уровне называют редуктором.

Для каждого типа технического газа, применяемого в промышленности и быту, существуют свои конструкции оборудования, для углекислого газа один тип, для ацетилена другой, для кислорода третий. Ключевым документом, определяющим требования к газовым редукторам, является ГОСТ 13861-89. Этот документ определяет общие условия изделий этого типа.

Причины поломок редукторов

Как и любое техническое устройство, кислородный редуктор подвержен неполадкам, возникающим в процессе эксплуатации. Так, утечка кислорода может возникнуть из-за того, что нарушена герметичность между клапаном и камерами. Это может быть вызвано тем, что износилось уплотнение седла, выполненное из эбонита, или тем, что в механизм клапана попали посторонние частицы.

При работе в зимнее время кислородный редуктор может замерзнуть. Для предотвращения этого явления вентиль баллона необходимо закрыть и обдуть его теплым воздухом. Это устранит и наледь, и лишнюю влагу. Кстати, огонь для отогрева редуктора применять категорически запрещено. Нередки случаи, когда происходит засорение редуктора посторонними частицами. Для предотвращения этого необходимо фильтр периодически продувать или промывать.

Что собой представляет пропановый редуктор

Устройство всех пропановых редукторов весьма схоже. Все они имеют:

• Герметичный корпус, сделанный из алюминия, латуни или пластмассы.
• Входной патрубок для подключения к баллону.
• Выходной патрубок для соединения с потребителем.
• Камеры высокого и низкого давления.
• Гибкая мембрана.
• Клапан и шток.
• Возвратная пружина.
• Рабочая пружина.

В профессиональных газовых редукторах в конструкцию добавляются манометр, регулирующий винт или маховик, резьбовое соединение подводящего патрубка. Корпус редуктора имеет цилиндрическую форму, что обусловлено использованием круглой мембраны, прогибающейся внутри камеры рабочего давления. Подводящий и отводящий патрубки выступают из корпуса.

Что еще следует знать при работе с редуктором

Как известно, из школьного курса химии, кислород – это сильнейший окислитель и поэтому работа с ним должны выполняться в строгом соответствии с требованиями правил безопасности и охраны труда. В частности, нельзя допускать контакта кислорода и масел, результатом такого контакта станет взрыв.

Часто газ привозят на рабочие места в баллонах, давление в которых составляет 14,7 МПа. Поэтому при обращении с ними необходимо соблюдать определенные правила безопасности. Кроме того, что баллон нельзя ронять, ударять по нему, хранить от огня и пр. Кислородный редуктор, установленный на нем, должен быть закрыт прочным кожухом.

Маркировка газовых редукторов

Согласно ГОСТ 13861-89, редукторы для газопламенной обработки классифицируются:

• По принципу действия: на редукторы прямого и обратного действия;
• По назначению и месту установки: баллонные (Б), рамповые (Р), сетевые (С);
• По редуцируемому газу: ацетиленовые (А), водородные (В), кислородные (К), пропан-бутановые (П), метановые (М);
• По числу ступеней редуцирования и способу задания рабочего давления: одноступенчатые с пружинным заданием давления (О), двухступенчатые с пружинным заданием давления (Д), одноступенчатые с пневматическим задатчиком давления (З).

Редукторы отличаются друг от друга цветом окраски корпуса и присоединительными устройствами для крепления их к баллону. Редукторы, за исключением ацетиленовых, присоединяются накидными гайками, резьба которых соответствует резьбе штуцера вентиля. Ацетиленовые редукторы крепятся к баллонам хомутом с упорным винтом.

Регулируемый редуктор для газового баллона

Регулируемые газовые редукторы работают по тем же физическим принципам, что и нерегулируемые и имеют сходную конструкцию. Различие заключается в том, что сила сжатия редукционной пружины, подпирающей мембрану, может изменяться с помощью соосного пружине регулировочного винта в простейших моделях либо с помощью маховика и более сложной механической передачи. Принцип работы заключается в том, что, изменяя силу предварительного сжатия редукционной пружины, пользователь изменяет пороговое давление газа в рабочей камере, необходимое для срабатывания и закрытия впускного клапана. К деталям также добавляется манометр, устанавливаемый на рабочем патрубке и позволяющий визуально следить за результатом регулировки.

Последовательность установки и использования

Существуют несложные правила установки и использования редуктора, однако следовать им нужно неукоснительно. Пропан пожароопасен и при определенных условиях взрывоопасен. На кону стоит жизнь и здоровье людей, а также материальные ценности. Перед установкой необходимо осмотреть редуктор, баллон и вентиль на предмет отсутствия механических повреждений, запаха газа и посторонних звуков. Сначала пропановый адаптер с полностью завинченным регулировочным винтом присоединяется к баллону, потом к редуктору присоединяется потребитель. Далее частично приоткрывается вентиль на баллоне. Если утечки газа через соединения и корпус редуктора нет, то вентиль открывается полностью и регулировочным винтом, постепенно отдавая его, выставляется рабочий напор.

По окончании работы производится разборка. Закрывается вентиль баллона, потом отсоединяется устройство — потребитель. Остатки пропана из шлангов и рабочей камеры стравливаются в атмосферу. И, наконец, при необходимости, отсоединяется пропановый редуктор от баллона.

Типы газовых редукторов

В целом газовые редукторы делятся на редукторы для горючих и негорючих газов. Редукторы для горючих газов (метан, водород и т. д.) имеют левую резьбу, чтобы предотвратить случайное подсоединение редуктора, работавшего с горючими газами, к кислородному баллону. Баллоны с инертными газами (гелий, азот, аргон и др.) имеют правую резьбу, как и баллоны с кислородом. Таким образом, для инертных газов могут использоваться кислородные редукторы.

Кроме того, редуктор может выполнять роль клапана сброса давления. В английском языке редукторы такого типа называются back pressure regulators, в отличие от обычных pressure regulators. Использование редукторов и клапанов сброса давления может быть совместным, в этом случае редуктор устанавливается на входе в систему и регулирует приток газа, тогда как клапан устанавливается на выходе и при необходимости обеспечивает сброс излишнего давления, что повышает общую стабильность системы.

Редукторы, предназначенные для установки на баллоны со сжиженными газами (углекислый газ, закись азота, пропан, бутан) могут иметь корпус с развитым оребрением для предотвращения замерзания газа на выходе. С этой же целью редукторы газобаллонных автомобилей включены в систему охлаждения двигателей внутреннего сгорания с жидкостным охлаждением, нагретая вода (или антифриз) подогревает редуктор, препятствуя его обмерзанию.

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:

• Бытовые нерегулируемые.
• Универсальные регулируемые
• Профессиональные.

Бытовые нерегулируемые

К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров. Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м3/час

Универсальные регулируемые

Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство. Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м3/час

Профессиональные

Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа. Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.

Необходимое давление и объем

Ключевыми характеристиками газового редуктора являются входное давление, рабочее давление и объем расходования, или максимальный объем газа, проходящий через устройство за час. Входное давление обуславливается стандартным давлением в баллонах и обычно составляет 20 МПа. Рабочее давление для бытовых нерегулируемых газовых редукторов задается на уровне 0,3 МПа ±5% Для регулируемых полупрофессиональных и профессиональных адаптеров рабочее давление задается в пользователем в диапазоне 0-0,4 МПа, а для отдельных высокопроизводительных моделей — до 1,6 МПа Объем расходования должен превышать объем, потребляемый устройством (или группой устройств) за час.

Как подобрать редуктор для бытового пропанового баллона

Для подбора пропанового редуктора для газового баллона необходимо изучить и сравнить их характеристики. Наиболее значимыми являются:

• Назначение.
• Максимальное давление на входе, кг/см3.
• Рабочее давление, кг/см3.
• Максимальный расход газа, м3/час.
• Стандарт присоединения.
• Планируемый срок службы.
• Цена.

В зависимости от планируемого применения и планируемого типа баллона лучшим выбором может стать та или иная модель. Так, например, если вы планируете подключить настольную газовую плитку в садовом домике, посещаемом по выходным (или взять ее в лодочный поход) и оценили месячный расход газа в пять литров, лучше всего подойдет пятилитровый баллон и газовый редуктор Балтика РДСГ-2. Для стационарной плиты с духовкой уже потребуется баллон емкостью в 27 или 50 литров и, соответственно, редуктор Лягушка РДСГ-2. Если вы хотите подключить композитный баллон к тепловому зонтику, причем и баллон, и зонтик имеют европейские разъемы, то имеет смысл рассмотреть и импортные газовые редукторы с разъемом KLF , например, производства германской компании GOK. Если же вы планируете вести газовую сварку в домашней мастерской, то неплохим выбором станет профессиональный газовый редуктор БПО 5-3 Krass. Он обеспечивает максимальный расход до 5 м3 в час и возможность регулирования рабочего давления до 0,4 МПа. Для этого он снабжен регулировочным маховиком и манометром, позволяющим с большей точностью задавать рабочее давление в соответствии с потребностями газовой сварочной горелки или резака.

Виды кислородных редукторов

• На баллонах — БКО, БКД и БПО.
• В магистральной сети — СКО, САО, СПО, СМО.
• Универсальные — У.
• Рамповые — РКЗ, РАД, РПД.
• Центрального действия – ЦКЗ.

Ключевые параметры кислородного редуцирующего устройства – это способность пропускать определенные объем газа в единицу времени и поддержания заданного параметра давления газа в емкости. Так, БКО 50-4 обеспечивает подачу газа 50 кубометров в час и с давлением, составляющим 4 атм. БКО 50 – 12, при том же расходе, поддерживает давление в 12 атм. Кстати, устройства этих моделей чаще всего применяют для оснащения рабочих газосварочных постов. РКЗ 500-2 (редуктор рамповый кислородный) предназначен для одновременной подачи газа на несколько газосварочных постов. Эти устройства работают в температурном диапазоне от -5 до +50 градусов Цельсия. Кстати, специалисты рекомендуют оснащать кислородные устройства этого класса дополнительными фильтрами.

Редукторы для бытовых баллонов

К особой группе можно отнести редуктор газовый бытовой. Он предназначен для понижения давления пропана, который от баллона поступает в печь или газовый котел. Редукторы, применяемые для стабильной работы баллона, имеют различные формы, габариты, пропускную способность, массу .

Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:

• металлические,
• композитные.

Регулятор газа для композитных баллонов

Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.

Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:

• свободно закручивающаяся гайка;
• срок службы прокладки регулятора 10 лет;
• конструкция, обеспечивающая надежную герметичность соединений.

Применение и выбор редукторов

Редукторы, стабилизирующие работу различных видов газа, используются во многих отраслях промышленности, агрокомплекса, в строительстве и медицине.

К примеру, в процессе газовой резки сварочным оборудованием используют редукторы для регулировки подачи кислорода, а ацетиленовые применяются при работе с кузовом автомобиля на СТО или при ремонте и монтаже трубопровода, коммунальными службами. В торговой отрасли углекислотные редукторы служат для насыщения углекислотой напитков, отпускающихся на розлив.

Основное предназначение пропановых стабилизаторов давления — это впуск и регулировка газа от баллонов к газовым плитам, хотя они с успехом применяются и при строительных работах с кровлей. Редуктор пропанового баллона необходим при отоплении частного дома.

При выборе газового редуктора для баллона с регулятором выходного давления нужно обязательно принимать во внимание все детали: газ, который будет обслуживать прибор, вид используемого газового баллона, какую длину и диаметр будет иметь газовый шланг, какого вида переходник на баллон применяется.

При неправильном выборе устройства возможны побочные эффекты, регулятор может свистеть или гудеть. Поэтому рекомендуется эксплуатировать газовое оборудование и регулятор, укомплектованные одним производителем.

Важно знать, зачем газовый баллон снабжен регулятором давления и почему важна эта информация. Каждый бытовой регулятор для газового баллона имеет свое определенное предназначение и рассчитан для работы с определенным видом газа. Правильное использование газового оборудования — гарант бесперебойной подачи и безопасности эксплуатации голубого топлива.

Конструкция и виды

Конструкция устройства достаточно проста, но изготовление его требует высокой точности соблюдения размеров и тщательной обработки седла клапана. Пропановый редуктор состоит из следующих узлов и деталей:

• Герметичный корпус, выполненный из металла или ударопрочного пластика.
• Подводящий патрубок, снабженный накидной гайкой.
• Сетчатый фильтр и объемный фильтрующий элемент.
• Рабочий патрубок, снабженный резьбовым ниппелем.
• Камеры высокого и низкого напора, разделенные упругой мембраной.
• Клапан, его седло с уплотнением и шток.
• Возвратная, или редуцирующая пружина.
• Регулирующий винт.
• Задающая пружина.
• Манометр.

Пропановые редукторы бывают двухступенчатые и одноступенчатые. В одноступенчатом адаптере напор понижается с входного до рабочего за один прием. В двухступенчатом предусмотрена дополнительная камера высокого давления и еще один клапан. редукция происходит в два этапа. Такая конструкция эффективна, если напор на входе очень высок, и применяются в специальных случаях. Наибольшее распространение получили баллонные одноступенчатые адаптеры благодаря простоте своей конструкции и легкости в эксплуатации.

https://youtube.com/watch?v=Z_OM_vg0lHE

На корпусе устройства обязательно должны быть отштампованы или нанесены несмываемой краской его параметры, включая дату выпуска, предельные давления, тип газа и производительность. Пропановые  адаптеры, как и пропановые баллоны, красят в красный цвет.

Область применения

Редукторы этого типа применяют практически во всех отраслях народного хозяйства. В промышленности – при сборке и разделке металлоконструкций, в медицине, для организации подачи газа в палаты и операционные. Кислородный редуктор используют в разных отраслях. В частности, при выполнении газопламенных работ. Редуктор обеспечивает постоянную подачу газа. В медицине редукторы устанавливают в систему подачи кислорода по палатам. Не обходятся без подобных устройств и системы подачи воздуха на авиационном транспорте и морском транспорте.

Принцип работы газовых редукторов

Принцип действия редуктора определяется его характеристикой. У редукторов прямого действия — падающая характеристика, то есть рабочее давление по мере расхода газа из баллона несколько снижается, у редукторов обратного действия — возрастающая характеристика, то есть с уменьшением давления газа в баллоне рабочее давление повышается.

Редукторы различаются по конструкции, принцип действия и основные детали одинаковы для каждого редуктора.

Редуктор обратного действия (рис. 1 а) работает следующим образом. Сжатый газ из баллона поступает в камеру высокого давления 8 и препятствует открыванию клапана 9. Для подачи газа в горелку или резак необходимо вращать по часовой стрелке регулирующий винт 2, который ввертывается в крышку 1. Винт сжимает нажимную пружину 3, которая в свою очередь выгибает гибкую резиновую мембрану 4 вверх. При этом передаточный диск со штоком сжимает обратную пружину 7, поднимая клапан 9, который открывает отверстие для прохода газа в камеру низкого давления 13. Открыванию клапана препятствует не только давление газа в камере высокого давления, но и пружина 7, имеющая меньшую силу, чем пружина 3. Автоматическое поддержание рабочего давления на заданном уровне происходит следующим образом. Если отбор газа в горелку или резак уменьшится, то давление в камере низкого давления повысится, нажимная пружина З сожмётся и мембрана 4 выправится, а передаточный диск со штоком 5 опустится и редуцирующий клапан 9 под действием пружины 7 прикроет седло клапана 10, уменьшив подачу газа в камеру низкого давления. При увеличении отбора газа процесс будет автоматически повторяться. Давление в камере высокого давления 8 измеряется манометром 6, а в камере низкого давления 13 — манометром 11. Если давление в рабочей камере повысится сверх нормы, то при помощи предохранительного клапана 12 произойдет сброс газа в атмосферу.

Помимо однокамерных редукторов применяют двухкамерные, в которых давление газа понижается постепенно в двух камерах редуцирования, расположенных последовательно одна за другой. Двухкамерные (двухступенчатые) редукторы обеспечивают более постоянное рабочее давление и менее склонны к замерзанию, однако они сложнее по конструкции, поэтому двухкамерные (двухступенчатые) редукторы используют тогда, когда необходимо поддерживать рабочее давление с повышенной точностью.

Редукторы прямого действия. В редукторах прямого действия (рис. 1, б) газ через штуцер 3, попадая в камеру высокого давления 6 и действуя на клапан 7, стремится открыть его (а в редукторах обратного действия — закрыть его). Редуцирующий клапан 7 прижимается к седлу запорной пружиной 5 и преграждает доступ газа высокого давления. Мембрана 1 стремится отвести редуцирующий клапан 7 от седла и открыть доступ газа высокого давления в камеру низкого (рабочего) давления 10. В свою очередь мембрана 1 находится под действием двух взаимно противоположных сил. С наружной стороны на мембрану 1 через нажимной винт 12 действует нажимная пружина 11, которая стремится открыть редуцирующий клапан 7, а с внутренней стороны камеры редуктора на мембрану давит редуцированный газ низкого давления, противодействующий нажимной пружине 11. При уменьшении давления в рабочей камере нажимная пружина 11 распрямляется, и клапан уходит от седла, при этом происходит увеличение притока газа в редуктор. При возрастании давления в рабочей камере 10 нажимная пружина 11 сжимается, клапан подходит ближе к седлу и поступление газа в редуктор уменьшается. Рабочее давление определяется натяжением нажимной пружины 11, которое изменяется регулировочным винтом 12. При вывертывании регулировочного винта 12 и ослаблении нажимной пружины 11 снижается рабочее давление и, наоборот, при ввертывании регулировочного винта сжимается нажимная пружина 11 и происходит повышение рабочего давления газа. Для контроля за давлением на камере высокого давления установлен манометр 4, а на рабочей камере — манометр 9 и предохранительный клапан 8.

В практике наибольшее распространение получили редукторы обратного действия как более удобные и безопасные в эксплуатации.

Классификация регуляторов газа

Прежде чем использовать редуктор давления, следует ознакомиться с его разновидностями и основными параметрами, по которым классифицируют данные приборы.

По принципу работы газовые приборы бывают прямого и обратного вида.

В редукторах прямого вида газ, проходящий через штуцер, с помощью пружины действует на клапан прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.

Принцип работы прибора обратного вида устроен на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.

При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.

Следует отметить, что бытовые редукторы для газового баллона обратного вида действия являются более безопасными.

По позиционированию и особенностям монтажа устройства разделяют на рамповые, сетевые и баллонные.

Рамповые газовые регуляторы необходимы для понижения и стабилизации уровня давления газа, поставляемого одним источником. Устройства имеют свойство понижать рабочее давление газа подающегося из центральной магистрали или ряда источников. Применяются при больших объемах сварочных работ. Сетевые стабилизаторы удерживают значение низкого давления газа, поставляемого от коллектора распределения.

Виды рабочего газа

Специфика работы, а также метод подсоединения регулятора давления к источнику целиком зависят от свойств рабочего газа. Согласно используемому материалу устройства бывают такие:

Устройства, работающие с ацетиленом, фиксируются при помощи хомута и упорного винта, тогда как для других используют накидную гайку с резьбой, идентичной резьбе штуцера у вентиля.

https://youtube.com/watch?v=7HELHMVnJko%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26cc_lang_pref%3D%26iv_load_policy%3D3%26loop%3D0%26modestbranding%3D1%26rel%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D1%26

Цвет корпуса и тип регулятора

Пропановые редукторы окрашены в красный, ацетиленовые — в белый, кислородные — в синий, углекислотные — в черный. Цвет корпуса соответствует типу рабочей газовой среды.

Устройства стабилизации давления бывают для работы с горючими и негорючими носителями. Отличие между ними заключается в направлении резьбы на баллоне: у первых она левосторонняя, у вторых — правосторонняя.

Пропановые редукторы

Пропановый редуктор предназначен для понижения и регулирования давления газа — пропана, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.

Пропановые редукторы, применяемые при газовой сварке и резке металлов, окрашивают в красный цвет. Присоединение к баллону накидной гайкой с резьбой СП21,8LH 14 ниток на 1 дюйм (S27 W21,8LH) с внешним шестигранником под ключ 27. На изображении представлен баллонный пропановый одноступенчатый редуктор KRASS БПО 5 3. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 25 кгс/см², наибольшее рабочее давление (давление газа на выходе) 4 кгс/см². При наибольшем рабочем давлении расход газа составляет 5 м³/ч. Масса редуктора не более 0,67 кг.

Пропановый редуктор присоединяется к баллону накидной гайкой. Газ, пройдя входной фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передаётся через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.

Баллонные пропановые редукторы (в зависимости от модели) имеют показывающие приборы для определения давления газа, выходящего из редуктора (манометры низкого (выходного) давления), для определения давления газа, входящего в редуктор (манометр высокого (входного) давления) или не имеют их вообще. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5LH. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.

Технические характеристики некоторых пропановых редукторов.

На редуктор наносится следующая маркировка:

• Товарный знак предприятия изготовителя.
• Марка редуктора.
• Год и месяц выпуска.

Требования к материалам пропанового редуктора

Массовое распространение в практической деятельности получили устройства обратного действия. Причиной этому служат – их минимальные размеры и конструктивная простота изделия. В корпусе этого устройства расположены два последовательных сосуда. Первый – это емкость с высоким давлением, в нее поступает газ из баллона, или из сетевой линии подачи газа. Между емкостями вмонтирован клапан, управляемый посредством двух пружин, воздействующими на мембрану. Ход клапана напрямую зависит от усилия, развиваемое этими пружинами. Пружину, установленную в первую камере, настраивают с помощью регулировочного винта. Он настраивает величину хода регулировочного клапана. Для его перекрытия достаточно вывернуть винт до упора. Камера с низким давлением напрямую связана с горелкой (резаком), то есть уровень давления в емкости определяет уровень давление газа на горелке (резаке). В случае если расход газа превышает объем его подачи, то давление в первой емкости упадет. При этом пружина будет давить на мембрану с большим усилием и в результате клапан раскроется на большую величину и объем подаваемого газа вырастет. Если же расход будет уменьшен, то пружина вернет клапан на место. Так, происходит автоматизированное регулирование рабочих параметров в редукционном устройстве.

На корпусе кислородного редуктора, смонтированы манометры. Первый датчик показывает его численное значение в баллоне, второй показывает на рабочем органе (резаке, горелке).

Принцип работы редуктора

Пропан через подводящий патрубок поступает в камеру высокого давления. Он давит на мембрану, сжимает пружину и открывает клапан. Газ поступает в камеру низкого давления и давит  на мембрану с другой стороны. Как только это давление вместе с силой сжатой пружины становится равным заданному рабочему значению, клапан закрывается, и подача газа в камеру прекращается. В рабочем патрубке создается заданное пониженное давление. По мере расходования газа из рабочей камеры давление газа на входе снова сжимает пружину и открывает клапан, и новая порция газа поступает в рабочую камеру. Цикл повторяется. В двухступенчатом пропановом редукторе рабочая камера первой ступени является камерой высокого давления второй ступени.

Область применения устройств

Везде, где нет стационарного газораспределения, люди применяют пропан в баллонах. И к каждому баллону присоединен тот или иной редуктор. Самые популярные применения это:

• Бытовые и переносные плиты и гриля.
• Газовые колонки и тепловые пушки для обогрева помещений.
• Тепловые зонтики для обогрева зон отдыха.
• Газовые резаки и сварочные горелки.
• Топливо для сухопутного и речного транспорта.

Во многих станах созданы широкие газораспределительные сети, обеспечивающие перезарядку и подвоз газовых баллонов потребителям.

Редуктор для газового баллона обеспечивает безопасную и стабильную работу устройств, потребляющих газ.

Ацетиленовые редукторы

Ацетиленовый редуктор предназначен для понижения и регулирования давления газа — ацетилена, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.

Ацетиленовые редукторы, применяемые при газовой сварке и резке металлов, окрашивают в белый цвет и крепят к вентилям баллонов накидным хомутом.

Ацетиленовый редуктор присоединяется к баллону накидным хомутом. Газ, пройдя войлочный фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передается через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.

Давление в баллоне контролируется манометром высокого (входного) давления, а в рабочей камере — манометром низкого (выходного) давления. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5LH. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.

Технические характеристики некоторых Ацетиленовых редукторов

1. Металлические материалы. Для изготовления деталей, контактирующих с ацетиленом, не допускается применять:

• серебро и его сплавы (за исключением твердых припоев);
• цинк (за исключением антикоррозионных покрытий);
• ртуть;
• магний.

2. Неметаллические материалы (например используемые в качестве уплотнителей и смазок), контактирующие с ацетиленом, должны быть стойкими к растворителям: ацетону и диметилформамиду (ДМФ)

Предназначение кислородного редуктора

Кислород – это неотъемлемый компонент так называемой газовой сварки или резки металла. К месту выполнения работ его доставляют в баллонах выполненных из стали и окрашенных в голубой цвет. Для обеспечения подачи кислорода под рабочим давлением используют редукторы. В соответствии с ГОСТ 13861-89 эти устройства маркируются следующим образом – БКО, СКО, РКО. Первая аббревиатура обозначает то, что редуктор используют для установки на кислородные баллоны, одноступенчатый (Д – двухступенчатый). Вторая – это сетевое Изделие, и третья — рамповое.

Выпускают несколько видов этих устройств – БКО 25 и БКО 50. Первый тип обеспечивает подачу кислорода до 25 кубометров в час, второй 50. Предельный параметр рабочего давления первой модели равен 0,8 МПа, у второй 1,25 МПа. Для присоединения кислородного редукционного устройства применяют накидную гайку. Редуктор использует в работе следующие принципы:

• Газ проходит через фильтр и подается в камеру высокого давления. Вращение регулятора передает усилие установленной пружины посредством диска, мембраны и толкателя непосредственно на клапан. Именно он и регулирует поступление кислорода в рабочий объем.
• Узел, в котором происходит изменение давления, представляет собой отдельную сборочную единицу, состоящая из седла, клапана с пружиной и фильтрационного устройства ЭФ-5. Для повышения безопасности на корпусе устройства вмонтирован клапан, предназначенный для стравливания газа по достижении критического уровня давления в рабочей камере от 16,5 до 25 кгс на квадратный сантиметр.

В составе кислородного редуктора применяют манометры, один показывает значение давления в баллоне (сети), а на второй его параметр на выходе. В зону сварки кислородную смесь подают через рукав диаметром 6 или более мм. Рукав подсоединяют к штуцеру, на другом конце устанавливают резак или горелку.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

• Пожароопасность.
• Непригодность для дыхания.
• Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
• Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

• Исключить соседство с открытым пламенем и источниками тепла.
• Исключить присутствие в рабочей зоне других возгораемых материалов.
• Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
• Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

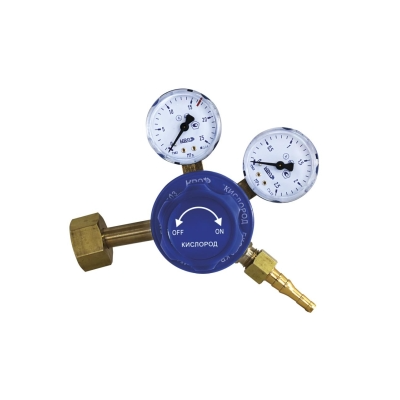

Кислородные редукторы

Кислородный редуктор предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.

Кислородные редукторы, применяемые при газовой сварке и резке металлов, окрашивают в голубой цвет и крепят к вентилям баллонов накидными гайками.

Кислородный редуктор присоединяется к баллону накидной гайкой. Газ, пройдя фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передается через нажимной диск, мембрану и толкатель на редуцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.

Редуцирующий узел, состоящий из седла, клапана, пружины и фильтра ЭФ-5, выполнен в виде самостоятельного узла. На корпусе редуктора рабочей камеры установлен предохранительный клапан, отрегулированный на выпуск газа при давлении в рабочей камере в интервале 16,5—25,0 кгс/см².

Давление в баллоне контролируется манометром высокого (входного) давления, а в рабочей камере — манометром низкого (выходного) давления. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×1,5. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.

Технические характеристики некоторых кислородных редукторов

Требования к материалам кислородного редуктора

Все детали, контактирующие с кислородом, должны быть обезжирены. Пружины и другие движущиеся детали, находящиеся в контакте с кислородом, должны быть выполнены из стойких к окислению материалов. На пружины кислородных редукторов допускается наносить защитные покрытия, стойкие среде кислорода.

Неисправности отдельных частей редуктора

К дефектам этого типа относят выход из строя нажимной пружины, дефект шпильки, поломка приборов измерения давления. https://youtu.be/aKCqwePAZ1Q Эти неисправности можно определить по несущественному повышению давления при повороте регулирующего винта.

Стандарты подсоединения к системе

Широко распространены устройства, поддерживающие два стандарта подключения редуктора к газовому баллону:

• ГОСТ — распространен в странах СНГ, применяется на стальных баллонах местного производства.
• GLK европейский стандарт, используется преимущественно на композитных баллонах.

По присоединению рабочего патрубка:

• Резьбовое соединение.
• Ниппели на 6,3 или 9 мм.
• Универсальный ниппель.
• GLK.

Некоторые газовые редукторы, например, РГДС, на заводе комплектуются запрессованным в корпус ниппелем на 9 мм. Редукторы с регулировкой рабочего давления снабжаются резьбовым полудюймовым выходом, в котором в качестве опции можно закрепить накидной гайкой и универсальный ниппель.

Безопаснее использовать устройства, совпадающие по стандарту. Каждый переходник — это дополнительное соединение, повышающее риск утечки газа.

Периодический осмотр и сервисные работы

Осмотры и сервисные работы делятся на ежедневные и периодические.Ежедневные осмотры требуется проводить до того, как приступить к работе. Периодические проверки выполняются, как правило, в специализированных мастерских. Для редукторов, снабженных фильтром, в состав работ входит его очистка или замена

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ. В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан. Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Как выбрать модель пропанового редуктора

Выбирая пропановый адаптер, необходимо изучить его характеристики, отштампованные на корпусе или нанесенные несмываемой краской. Критически важными для выбора будут:

• Рабочая температура.
• Максимальное давление на входе, кг/см3.
• Рабочее давление, кг/см3.
• Максимальный расход газа, м3/час.
• Способ подключения.

Так, рабочая температура большинства моделей лежит в диапазоне -15+45˚С. Этого достаточно для уверенной работы устройства в зоне умеренного климата. Максимальный напор на входе обычно составляет 25 кг/см3 , что позволит работать от баллона. Рабочий напор должен быть не меньше, чем требуется по техническим условиям для устройства — потребителя. У большинства из них оно не превышает 3 кг/см3. Использование пропанового адаптера с максимальным значением расхода меньше, чем у устройств-потребителей в сумме, приведет к их нестабильной работе, прекращению горения и созданию пожароопасной обстановки. Способ подключения входящего патрубка, как правило, общий для всех и определяется выходным соединением стандартного газового баллона. Он представляет собой резьбовую накидную гайку на ½ дюйма с левой резьбой. С выходным, рабочим патрубком дело обстоит чуть сложнее. Некоторые пропановые адаптеры, особенно бытовые, предназначенные для подключения газовых плит или обогревателей, снабжены единственным вариантом — ниппельным выходом на 6,3 мм. Такие редукторы будут стоить дешевле.

Универсальным выходом является также резьбовое соединение, к нему можно присоединить как накидную гайку, так и переходник на штуцер 6,3 или 9 мм. Если вы собираетесь подключать к редуктору одновременно несколько устройств, то нужно выбрать вариант с резьбовым выходом, к которому и привинтить коллектор-раздатчик. В целях безопасности каждый отвод коллектора должен быть снабжен отдельным краном, перекрывающим патрубок.

Типовые неисправности и их ремонт

Отклонение рабочего давления от заданного может вызываться следующими причинами:

• Поломка пружины или ее смещение.
• Разгерметизация корпуса.

Утечка газа вызывается:

• Повреждение мембраны.
• Разгерметизация корпуса.
• Выход из строя клапана.

Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.

Важно! Помните, что, разбирая редуктор, вы принимаете на себя полную ответственность за последствия его использования.

Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.

После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.

Как работать с кислородным редуктором

При работе с кислородными редукторами надо обязательно провести несколько подготовительных операций.

• Проверить исправность и целостность датчиков давления. Стрелки должны быть установлены на нуле и не изменять свое положение при повороте редуктора.
• Перед тем как присоединить рукава для подачи газа необходимо проверить, вывернут ли рабочий винт, регулирующий закрытие клапана.
• После подсоединения шлангов необходимо настроить устройство на подачу необходимого для выполнения работ давления.

Кроме перечисленных операций, необходимо проверить редуктор на герметичность. Для этого винт необходимо выкрутить до конца. Проверить резьбовое соединение на предмет наличия следов масла и жира, в случае обнаружения их немедленно необходимо удалить с использованием растворителя. Кстати, герметичность можно проверить нанеся на места резьбовых соединений мыльную пену. При появлении пузырей работы необходимо прекратить и редуктор сдать в ремонт.

Особенности конструкции и обслуживание

По своему устройству редукторы различаются на устройства прямого и обратного действия. Различия между ними – в деталях конструкции, рабочие характеристики идентичны. Кроме того, газовые редукторы применяют одноступенчатые и двухступенчатые. В одноступенчатом давление снижается за один этап. В двухступенчатом снижение проводят в два приема. Шире всего применяются баллонные одноступенчатые редукторы ввиду надежности конструкции удобства в применении.

Особенности использования композитных газовых баллонов

Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.

• Вес. Легче стального почти вдвое.
• Удобство обращения. Есть удобные ручки.
• Прозрачность. Уровень заполнения можно легко увидеть.
• Удобство хранения. Можно ставить один на другой и штабелировать.
• Срок службы. Срок службы практически неограничен.
• Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.

Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.

Устройства стабилизации давления газа характеризуются максимальной пропускной способностью и максимальным давлением на выходе.

Пропускная способность регулятора отображает максимальное количество кубометров голубого топлива, обработанного в течение часа. Промышленные устройства способны пропускать до нескольких сотен кубометров за час, бытовые довольствуются несколькими кубами.

Максимальное давление газа на выходе, как правило, равно 1,6 атмосфер.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 выпускается предприятием Krass. Сохраняя общие для пропанового редуктора принципы работы, он выгодно отличается от бюджетного БПО 5-2:

• Вес 0,67 кг.Длина × Ширина × Высота 164 × 108 × 136мм.Рабочая температура -15+45˚С.Максимальное давление на входе 25 кг/см3.Рабочее давление, 4 кг/см3.Максимальный расход газа 5 м3/час.Способ подключения W 21,8-14 ниток на 1″ LH.Рабочий выход М16х1,5 LH.
• Вес 0,67 кг.
• Длина × Ширина × Высота 164 × 108 × 136мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление, 4 кг/см3.
• Максимальный расход газа 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочий выход М16х1,5 LH.

Редуктор пропановый БПО 5-3 производства Krass заслуженно считается уже не любительским, а профессиональным устройством. Следует отметить, что под именем БПО 5-3 Ridius выпускает свой пропановый редуктор и дочерняя компания Вырицкого завода металлоизделий, однако характеристики и материалы корпуса, применяемые Ridius, не позволяют отнести их продукцию к классу профессиональных.

Назначение баллонного пропанового редуктора БПО 5-3

Пропановый редуктор БПО 5-3 используется для понижения, стабилизации и управления напором напором бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Комплектность газового пропанового редуктора БПО 5-3

• устройство в сборе;
• ниппель для подключения шлангов диаметром 6,3 или 9 мм;
• гайка;
• техпаспорт изделия;
• упаковочная коробка.

Преимущества баллонного пропанового редуктора БПО 5-3

• точная установка рабочего давления
• лазерное нанесение параметров на корпус
• эргономичный регулировочный маховик
• штрих-код производителя на корпусе упрощает учет, логистику и комплектацию заказов для продавца

Устройство и принцип работы пропанового редуктора БПО 5-3

Пропановый адаптер исполнен по однокамерной схеме, однако отличается большей площадью мембраны, большим ходом штока и большим размером маховика. Все эти конструктивные преимущества позволяют точнее выставлять и регулировать рабочее давление.

Корпус пропанового редуктора выполнен целиком из латуни, что повышает прочность, надежность и удлиняет срок эксплуатации

Правила эксплуатации пропанового редуктора БПО 5-3

Меры безопасности также совпадают с мерами для БПО 5-2, однако, ввиду более высокого рабочего давления необходимо тщательно следить за тем, чтобы не превысить допустимые параметры — потребителей .

Порядок монтажа и запуска

В целях обеспечения пожарной безопасности следует соблюдать следующий порядок монтажа и запуска оборудования: https://youtu.be/zyHbt0Fr0xs

• Провести тщательный внешний осмотр емкости, газового редуктора и трубопроводов и убедиться в отсутствии видимых дефектов и чрезмерного нагрева.
• Присоединить редуктор к газовому баллону.
• Присоединить устройство — потребитель к редуктору
• Приоткрыть вентиль баллона, прислушаться.
• Открыть вентиль редуктора (если присутствует).
• Открыть вентиль устройства — потребителя и начать его использование.

При наличии свиста или щелчков немедленно закрыть вентиль газового баллона.

Редуктор кислородный характеристики и конструктивные особенности

Кроме, ключевых параметров в виде расхода и давления редукторы обладают следующими дополнительными характеристиками:

• Количество ступеней снижения давления. Производители выпускают устройства с одной или двумя ступенями регулирования. В первой основную роль играет пружина. В моделях с двумя ступенями регулировка осуществляется при помощи промежуточных воздушных камер. Эти изделия гарантируют работу газосварочного рабочего места в условиях когда температура ниже нуля. Кроме того, эти редукторы гарантируют стабильную подачу газа. Но они отличаются сложностью конструкции и соответственно стоимостью.
• Все кислородные редукторы присоединяют к источнику газа с помощью накидной гайки. Хомуты и другие крепежные приспособления использовать недопустимо. Это вызвано в первую очередь взрывоопасными свойствами кислорода, требующими качественной герметизации соединения.
• Еще один параметр кислородных редуцирующих устройств – это климатическое исполнение. Этот показатель имеет важное значение. Дело в том, что падение давления приводит к росту его объема. Это приводит к переохлаждению редуктора и газа, а это может привести к повреждению устройства.

Двухступенчатый редуктор для кислорода отличается клапаном, изготовленным с высокой точностью и мембраной, собранной из двух слоев материала.. Для ее изготовления применяют синтетические каучуки. Это позволяет сохранять работоспособность устройства при температурах ниже 0 и давлении до 200 атм.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

• Вес 0,34 кг.
• Длина × ширина × высота 135 × 105 × 96мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление 3 кг/см3.
• Максимальный расход газа, 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

• Пропановый редуктор в сборе.
• Технический паспорт.
• Ниппель под рукав 6,3 или 9 мм.
• Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

• Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
• Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
• Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
• При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

• Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
• Не вносить в зону работы другие легковоспламеняющиеся вещества.
• Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
• Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше. Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене. Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене. Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.
