Кислородный вентиль размеры

Официальный дилер БАМЗ

Вентиль кислородный ВК-94-01 (на баллон), БАМЗ

Габаритные размеры, мм

Вентиль кислородный ВКМУ-95 (на малый баллон, угловой+ ФИЛЬТР), БАМЗ

СП 21,8-14 ниток на 1″

Чтобы надежно удерживать газы под давлением до 180 атм, используются баллоны с толстыми стенками до 6 мм. Для дозирования подачи газа применяются баллонные вентили, к которым присоединяются редукторы. Чтобы не изготавливать много разных редукторов по способу подключения, баллонные вентили выпускаются определенных размеров и стандартов, и рассчитаны на установку на газовые баллоны объемом от 10 до 40 литров. Каково их устройство и разновидности, а также правила эксплуатации, рассмотрим далее. Это поможет правильно подобрать оснастку и грамотно ее эксплуатировать.

Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них кислорода.

Вентили предназначены для установки на баллоны малого объема на Рр≤20МПа (200 кгс/см2) по ГОСТ 949, в том числе входящие в комплект дыхательной аппаратуры для горноспасателей.

Вентили изготавливаются двух типов ВКМ-95 и ВКМУ-95.

Вентили изготавливаются по ТУ 3645-027-00220531-95.

Вентили изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.

Пример условного обозначения вентиля ВКМУ-95 при заказе:

«Вентиль кислородного баллона ВКМУ-95».

Вентили предназначены для установки на  баллоны малого объема  на Рр≤20МПа (200 кгс/см2) по ГОСТ 949 , в том числе входящие в комплект дыхательной аппаратуры для горноспасателей.

Вентили изготавливаются видов климатического исполнения УХЛ2 или Т2  по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.

Пример условного обозначения вентиля ВКМ-95  при заказе:

«Вентиль кислородного  баллона малого объема  ВКМ-95».

Вентили изготавливаются в следующих исполнениях:

— ВК-94-01 для установки на баллон среднего объема;

— ВК-94-01исп.07 для установки на баллон малого объема;

— ВК-94М-01 с разрывной предохранительной мембраной c давлением срабатывания 300-330 кгс/см2;

— ВК-94-01 исп.03 и исп.10 для установки на коллектор рампы или в газовую сеть;

— ВК-94-01  исп. 13 комплектуется дренажным штуцером (ниппелем).

Вентили могут использоваться для сжатого воздуха, азота и других неагрессивных газов.

Вентили кислородные ОКП 36 4573  изготавливаются по ТУ 3645-042-05785477-01.

Вентили изготавливаются видов климатического исполнения УХЛ или Т категории 2 по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.

Пример условного обозначения вентиля ВК-94-01  при заказе:

«Вентиль кислородный  баллонный  ВК-94-01».

Вентили кислородные ОКП 36 4573  изготавливаются по                   ТУ 3645-042-05785477-01.

Описание ВК-99 Б

Вентили кислородные баллонные предназначены для установки на баллоны стальные среднего объема для кислорода на Рр≤20МПа (200 кгс/см2). Вентили являются запорным приспособлением баллонов при наполнении, хранении и расходовании из них кислорода.

— ВК-99Б без разрывной предохранительной мембраны;

— ВК-99Бм с разрывной предохранительной мембраной.

По согласованию с потребителем возможно изготовление вентиля с другими присоединительными размерами для установки на баллон малого объема, на кислородную рампу или поставки на экспорт.

Вентили могут использоваться для сжатого воздуха, азота, углекислого газа и других неагрессивных газов.

Вентили имеют сертификат соответствия Федерального агентства по техническому регулированию и метрологии (Госстандарта РФ)- РОСС

Вентили ОКП 36 4573 изготавливаются по ТУ 3645-042-00220531-2002.

Пример условного обозначения вентиля ВК-99Б при заказе:

Вентили кислородные баллонные предназначены для установки на баллоны стальные среднего и малого объема для кислорода на Рр≤20МПа (200 кгс/см2). Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них кислорода.

Вентили изготавливаются следующих исполнений:

— ВК-94М-01 с разрывной предохранительной мембраной;

— ВК-94-01 исп.03 и исп.10 для установки на рампу.

По согласованию с потребителем возможно изготовление вентиля с другими присоединительными размерами, в том числе для установки на кислородную рампу или поставки на экспорт.

сертификат соответствия Федерального агентства по техническому регулированию и метрологии (Госстандарта РФ)- РОСС

разрешение на применение на предприятиях и объектах подконтрольных Ростехнадзору № РРС 00-21052 Федеральной службы по экологическому и атомному надзору.

Вентили ОКП 36 4573 изготавливаются по ТУ 3645-042-05785477-01.

Пример условного обозначения вентиля ВК-94-01 при заказе:

Вентиль кислородного баллона средней вместимостью на

Рр≤20МПа (200 кгс/см2). ВК-99Б изготавливаются по техническим условиям ТУ 3645-042-00220531-2002.

Вид климатического исполнения УХЛ 2 по ГОСТ 15150, но для работы в интервале температур окружающей среды от минус 50 до плюс 600С.

Рабочее давление, МПа (кгс/см2), не более 20 (200)

Диаметр условного прохода Ду, мм, не менее 4

Габаритные размеры, мм, не более 60×62х120

Масса, кг, не более 0,6

— для установки на баллон — коническая W27,8

— боковой отросток- наружная цилиндрическая G3/4-В ГОСТ6357-81

При эксплуатации вентиля необходимо соблюдать требования «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ-10-115-96, «Типовой инструкции по охране труда при наполнении кислородом баллонов и обращении с ними у потребителей», утвержденных в установленном порядке.

Разборка и ремонт вентиля должен проводиться только лицами, назначенными администрацией и прошедшими техминимум по ремонту газовой аппаратуры.

Резьба муфты смазана кислородостойкой смазкой. ВНИИ НП-283.

Применение любой другой смазки категорически запрещается.

Вентиль закрывайте усилием руки, не применяя ключа.

Изготовитель гарантирует соответствие вентилей требованиям настоящих технических условий при соблюдении условий транспортирования, хранения, монтажа и эксплуатации при ненарушенном клейме ОТК.

Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию.

Описание Вентиль кислородный ВК-94-01

ВК-94 — кислородный вентиль, используемый на баллонах для предотвращения утечки газа и регулирования подачи кислорода. Конструкция вентиля ВК-94 исключает разгерметизацию баллона в закрытом состоянии. Вентиль имеет коническую резьбу, которая вкручивается в баллон. Принцип работы ВК-94-01 прост — при вращении вентиля происходит постепенное увеличение зазора, через который подаётся газ.

ВК-94-01 предназначен для стальных баллонов средних размеров с давлением не больше 20 МПа (что соответствует 200 кгс/м2) и может использоваться также для любых неагрессивных газов: углекислый газ, азот, аргон или сжатый воздух. Рабочая температура вентилей ВК-94 составляет широкий диапазон от -50С до +60С.

Существуют и другие модификации изделия:

Обратите внимание на комплектующие для вентиля ВК-94-01:

Чтобы принять взвешенное решение о покупке, лучше сравнить Вентиль кислородный ВК-94-01 (на баллон), БАМЗ с другими товарами, представленными в разделе. В on-line каталоге представлен большой ассортимент товаров для сварки, позволяющий подобрать и купить Вентили, клапаны и затворы с доставкой по Москве и другим регионам России. Чтобы заказать на сайте Вентиль кислородный ВК-94-01 (на баллон), БАМЗ, добавьте его в корзину или обратитесь к нашим менеджерам по телефону +7 (495) 77-55-830, а также вы можете посетить наш магазин по адресу: Москва, 1-й Дорожный пр-д, д. 6, стр. 6

Характеристики

Нажмите на кнопку «КАК ЗАКАЗАТЬ», чтобы узнать о других способах сделать заказ

Вентили кислородного баллона среднего и малого объема на Рр≤20МПа (200 кгс/см2) ВК-94-01 изготавливаются по техническим условиям ТУ 3645-042-05785477-01.

Вид климатического исполнения УХЛ 2 по ГОСТ 15150, но для работы в интервале температур окружающей среды от минус 50 до плюс 600 С.

Вентили могут использоваться для сжатого воздуха, азота, инертных и других неагрессивных газов. Запрещается эксплуатация вентиля ВК-94-01 на баллоне с углекислым газом (для работы на углекислом газе используйте вентиль ВБУ).

Разборка и ремонт вентилей должен проводиться только лицами, назначенными администрацией и прошедшими техминимум по ремонту газовой аппаратуры.

Резьба клапана смазана кислородостойкой смазкой ВНИИ НП-283, кольцо резиновое – смазкой ВНИИ НП-282.

Вентили закрывайте усилием руки, не применяя ключ.

Вентили имеют сертификат соответствия системы сертификации ГОСТ Р, обновляемый каждые три года. На этикетке указан номер сертификата, действительного на день выпуска изделия.

Вентили имеют разрешение на применение № РРС 00-21052 Федеральной службы по экологическому, технологическому и атомному надзору.

Изготовитель гарантирует соответствие вентилей требованиям технических условий при соблюдении условий транспортирования, хранения, монтажа и эксплуатации при ненарушенном клейме ОТК.

Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию, но не более 18 месяцев со дня выпуска изделия.

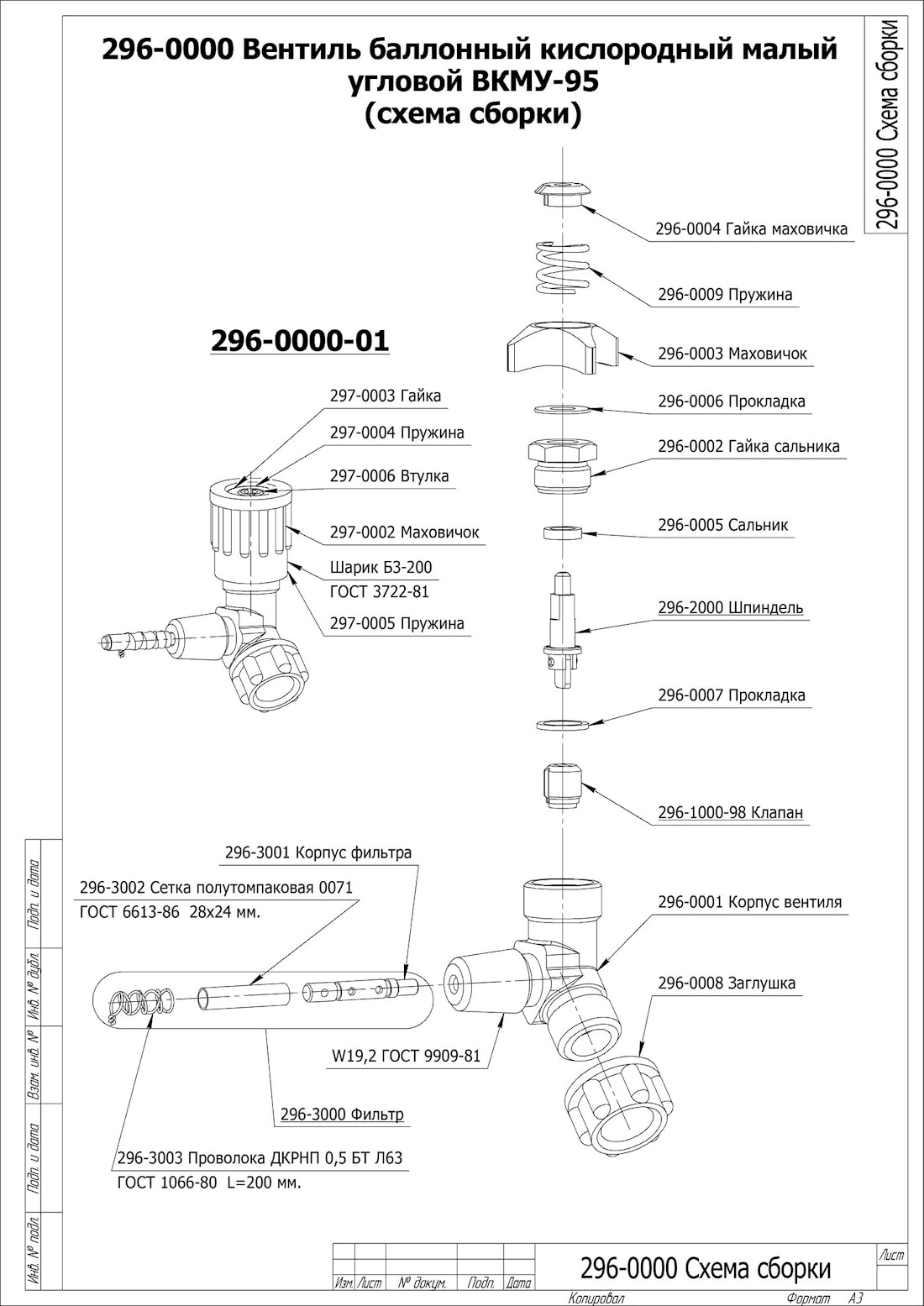

Описание Вентиль кислородный ВКМУ-95

Вентили предназначены для установки на баллоны малого объема на Рр≤20МПа (200 кгс/см2) по ГОСТ 949 , в том числе входящие в комплект дыхательной аппаратуры для горноспасателей.
Вентили являются запорным приспособлением баллонов при наполнении, хранении и расходовании из них кислорода.
Вентили изготавливаются двух типов ВКМ-95 — прямой и ВКМУ-95 -угловой.
Вентили могут использоваться для сжатого воздуха, азота, углекислого газа и других неагрессивных газов и при производстве других работ.
Вентили имеют:
сертификат соответствия Федерального агентства по техническому регулированию и метрологии (Госстандарта РФ)-РОСС RU. АЯ04;
разрешение на применение на предприятиях и объектах подконтрольных Ростехнадзору № РРС 00-21052 Федеральной службы по экологическому и атомному надзору.
Вентили ОКП 36 4573 изготавливаются по ТУ 3645-027-00220531-95.
Вентили изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 50 до плюс 60 С.
Пример условного обозначения вентиля ВКМ-95 при заказе:
«Вентиль кислородного баллона малого объема ВКМ-95 УХЛ2».

Чтобы принять взвешенное решение о покупке, лучше сравнить Вентиль кислородный ВКМУ-95 (на малый баллон, угловой+ ФИЛЬТР), БАМЗ с другими товарами, представленными в разделе. В on-line каталоге представлен большой ассортимент товаров для сварки, позволяющий подобрать и купить Вентили, клапаны и затворы с доставкой по Москве и другим регионам России. Чтобы заказать на сайте Вентиль кислородный ВКМУ-95 (на малый баллон, угловой+ ФИЛЬТР), БАМЗ, добавьте его в корзину или обратитесь к нашим менеджерам по телефону +7 (495) 77-55-830, а также вы можете посетить наш магазин по адресу: Москва, 1-й Дорожный пр-д, д. 6, стр. 6

Устройство и принцип работы баллонного вентиля

Баллонные вентили являются запорными, т.е. предотвращают выход газа из емкости. В их конструкцию входят следующие элементы:

За герметичность отвечают сальниковые уплотнения. Снижение трения прокладки достигается за счет пропитывания парафином при температуре 70 градусов в течение 40 минут.

Чтобы открыть баллон, необходимо повернуть маховик против часовой стрелки. Он передает вращение на шпиндель, чем сдвигает клапан вверх. Для закрытия баллона маховик вращают по часовой стрелке до упора.

Ремонт баллонных вентилей

Одно из распространенных повреждений — это сбивание резьбы. Такое происходит при падении баллона или случайном ударе по резьбе (даже самим редуктором). Для восстановления витков воспользуйтесь леркой аналогичного размера. Прогоните ее по резьбе, удалите стружку и металлическую пыль, попытайтесь накрутить редуктор.

Еще одна частая проблема — травит газ из-под маховика. Такое периодически бывает на старых кислородных или углекислотных баллонах. Неисправность проявляется, когда откручиваешь маховик, а сверху начинается шипение. Ремонт заключается в замене сальниковой прокладки. Это можно сделать самостоятельно, открутив гайку на 27 под маховиком и выкрутив гайку на 10 над маховиком. Потянув, получится извлечь шток, под которым и будет прокладка, нуждающаяся в замене.

Выравнивать погнутые вентили категорически запрещено. Нельзя самостоятельно выкручивать баллонный кран и пытаться заменить его на новый. Внутри емкости находится остаточное давление, что может привести к травмам. Запаковка нового крана тоже проводится специалистами, чтобы исключить будущую утечку газа из-за негерметичности.

Ответы на вопросы: о баллоных вентилях

Можно ли использовать баллон с погнутым вентилем?

Нет, нельзя. Хотя может казаться, что все работает исправно, вентиль в любой момент способен отказать и не закроет баллон. Газ продолжит выделяться и наполнит помещение. Возможны взрывы, возгорания, отравления — в зависимости от вида газа.

Чем заменить магазинную прокладку между вентилем и редуктором?

Если закончились фторопластовые прокладки, а нужно доварить стык или закончить резку, то устранить течь газа из-под редуктора получится, установив самодельную прокладку из бутылочной крышки. Подойдет любая пластиковая крышка типа Coca-Cola и пр. Ножом отрежьте резьбу, оставив только плоскую часть. Электродом прожгите отверстие посередине. Это мягкий пластик, поэтому он отлично примет форму пятака вентиля, обеспечив герметичность соединения.

Можно ли самому выкрутить вентиль из баллона и установить новый?

По правилам такая работа должна выполняться в сертифицированном центре обученным человеком. Это связано с риском для жизни и последующей безопасной эксплуатацией.

Травит газовый баллон, что делать?

Попробуйте подтянуть гайку под маховиком ключом на 27. Если это не помогло, открутите маховик против часовой стрелки до максимума. Давление будет удерживаться редуктором. Но долго так пользоваться баллоном нельзя и потребуется основательный ремонт вентиля с заменой сальника.

Заменил фторопластовую прокладку в вентиле, а шток не садится на место, как быть?

После замены прокладки шток садится очень туго — это нормально. Нужно постучать по нему молоточком или плоской частью ключа. Чтобы не сбить резьбу на торце, накрутите гайку на 10 и бейте по ней.

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Правила безопасности

Вентили являются наиболее уязвимыми в газовых баллонах, поэтому нужно правильно с ними обращаться, чтобы продлить срок службы. Новые вентили обязательно следует хранить или транспортировать с пластиковыми заглушками. Они предотвращают повреждение резьбы. Если витки замяты, установить вентиль в баллон будет проблематично или невозможно. Аналогично и с резьбой для редуктора.

Когда транспортируется баллон с вентилем, сверху надевают пластиковый или стальной колпак. Он защищает вентиль от удара, если резервуар с газом уронят. В противном случае вентиль может отбиться и баллон станет ракетой, движимой внутренним исходящим давлением.

При переноске кислородных, углекислотных и ацетиленовых баллонов двумя людьми допускается держаться руками за вентиль, но это неудобно. Граненая квадратная часть или маховик могут надавить руку и вентиль выскользнет, что приведет к его удару о землю или пол. Лучше пользоваться специальными тележками, транспортируя баллоны по цеху, территории предприятия, складу. Для дальней перевозки баллонов применяют специальные стойки, где сосуды закрепляются ремнями или цепями, чтобы не падать.

Работа с кислородными баллонами требует чистых рук. Нельзя откручивать или закручивать вентиль перчатками в масле, иначе произойдет взрыв. Не допускается случайное падение капель масла или промасленных вещей на вентиль и сам баллон.

Технические характеристики ВК-99 Б

Вентили ВК-99Б и ВК-99Бм легко закрываются от руки без применения ключа и имеют увеличенный ресурс работы за счет не вращающегося клапана с мягким уплотнителем.

Разновидности баллонных вентилей

Конфигурация и материалы исполнения баллонных вентилей немного отличаются, в зависимости от того, для каких баллонов с хранящимся газом они предназначены.

Кислородные вентили

Основной корпус состоит из латуни. Это делается ввиду безопасности, поскольку латунь не горит в среде сжатого кислорода, чего не скажешь о стали. Сам маховик может быть алюминиевым, силуминовым и даже пластмассовым. Он не контактирует с кислородом, поэтому на эксплуатацию это не влияет. В холодное время года браться руками удобнее за пластмассовый привод. Резьба для редуктора у кислородного вентиля правая и рассчитана на накидную гайку.

Пропановые вентили

Для сжиженной пропан-бутановой смеси баллонные вентили изготавливают из стали, которая не вступает в химическую реакцию с горючими газами. Для регулировки подачи используется клапан с сальниковой гайкой, шпиндель и чулок-ниппель, поэтому его устройство немного отличается от остальных. Горизонтальная резьба для редуктора здесь левая — накручивание накидной гайки происходит против часовой стрелки.

Ацетиленовые вентили

Корпус отливается из стали, нейтральной к ацетилену. Вертикальная резьба имеет специфичный шаг и размер, поэтому просто не войдет в другие баллоны. Это сделано для того, чтобы ошибочно не вкрутить его в кислородный или углекислотный баллоны. Открывается вентиль тоже необычно — ключом или торцевой головкой. Для этого предусмотрен граненый маховик сверху. Редуктор присоединяется при помощи хомута.

На шпинделе есть прокладка из эбонита, играющая роль клапана. Сальники изготавливаются из натуральной кожи. Они прижимаются дополнительными гайками с шайбами к кольцу. В хвосте вентиля есть войлочная вставка для фильтрации газа. За ней располагается стальная сетка.

Для водорода и метана предусмотрены свои вентили, очень похожие внешне на кислородные, но отличающиеся резьбами. Посмотреть марки и размеры каждого вентиля под газовые баллоны можно в сравнительной таблице.

Технические характеристики ВК-94М-01

ВЕНТИЛЬ БАЛЛОННЫЙ КИСЛОРОДНЫЙ

Вентиль    кислородного     баллона     средней     вместимостью     на

Рр ≤ 20 МПа (200 кгс/см2)     с разрывной    предохранительной    мембраной      ВК-94М-01      изготавливается    по   техническим условиям

Вентили могут использоваться для сжатого воздуха, азота, инертных газов, углекислого газа и других неагрессивных газов.

— боковой отросток-                          наружная цилиндрическая G3/4-В ГОСТ6357-81

Вентиль комплектуется разрывной предохранительной мембраной, разрушающейся при давлении от 30 до 33 МПа (от 300 до 330 кгс/см2)

Разборка и ремонт вентиля должен проводиться только лицами, назначенными администрацией и прошедшими техмини мум по ремонту газовой аппаратуры.

Резьба клапана смазана кислородостойкой смазкой. ВНИИ НП-283.

Изготовитель гарантирует соответствие вентилей требованиям настоящих технических условий при соблюдении условий транспортирования, хранения, монтажа и эксплуатации при ненарушенном клейме ОТК.

Гарантийный срок эксплуатации устанавливается 1 год со дня ввода в эксплуатацию.

Вентили ВК-94М-01 в количестве                      шт. обезжирены, испытаны в соответствии с техническими условиями и признаны годными к эксплуатации.

Дата выпуска                           Отметка ОТК о приемке _________

Детализированная схема запасных частей.

Технические характеристики ВК-94-01
