Назначение регулятора расхода и 12.4. Регуляторы расхода

Назначение регулятора расхода воды (РРВ) – в поддержании водорасхода в пределах заданных значений, независимо от изменения давления в подводимом («до себя») и/ или отводимом («после себя») потоках. В зависимости от модели, дополнительно могут быть включены функции регулирования температуры (термодатчики), что увеличивает цену регулятора расхода воды. Купить такие устройства можно от 3,5 тыс. рублей и выше. Устанавливаются устройства в системах со статическим гидрорежимом для балансировки и ограничения расхода воды.

При этом регулятором для экономии расхода воды принято называть и квартирные аэраторы, аналогичные этому: или схожие с ним по принципу действия, цена которых начинается от 900 руб.

Благодаря многослойной конструкции осуществляется насыщение водяного потока воздухом. Кроме того, струя в насадке разделяется на несколько потоков, попадающих между уплотнительным кольцом и «звёздочкой». Чем сильнее поток, тем сильнее деформируется уплотнительное кольцо, уменьшая выходное отверстие. Эти меры направлены на сохранения равномерности вытекающего потока, независимо от давления в системе.

Расчётная величина экономии в таком регуляторе расхода – до 50% для объёма воды из одного крана по сравнению с кранами без насадки или со стандартными простыми аэраторами. Заявленный объём водорасхода: для крана – 6 л/мин., для душа – 9 л/мин.

Принцип действия

Принцип действия основан на сочетании функций балансировочного клапана регулятора расхода воды, и калибровщика перепада давления, который изменяет положение при увеличении или снижении заданного значения давления.

• Двухлинейные регуляторы расхода воды. Состоят из турбулентного дросселя и клапана постоянной разности давлений. При уменьшении напора в выходной гидролинии золотник клапана, смещаясь, увеличивает рабочую щель, что выравнивает значение.
• Трёхлинейные регуляторы расхода воды. Параллельный регулируемому дросселю напорный переливной клапан работает в режиме переливного. Это позволяет при увеличении давления на выходе «сбросить» избыток в полость над золотником, что приводит к его смещению и выравниванию значений.

Большинство регуляторов расхода воды классифицируются как арматура прямого действия. РР непрямого действия конструктивно сложнее и дороже, что делает их применение редким. В конструкции – контроллер (программируемый), регулирующий клапан и датчик.

В каталогах некоторых производителей представлены комбинированные модели с дополнительной возможностью установки электропривода, который функционально эквивалентен клапану и регулирующему механизму. Позволяет достичь оптимального режима с ограничением водорасхода.

При покупке устройств на сайтах поставщиков зачастую предоставляется калькулятор со следующими полями для заполнения – важными учётными данными:

• Необходимый водорасход (м. куб./ч).
• Избыточный перепад (потенциальные потери на регуляторе).
• Давление перед прибором.
• Максимальная температура.

Алгоритм расчёта облегчает выбор и позволяет проверить устройство на возникновение кавитации.

Советы при выборе

• Расчётный водорасход должен соответствовать заявленному диапазону, однако следует учитывать и возможное увеличение или уменьшение показателей во время эксплуатации.
• Для корректной работы устройства следует обращать внимание не только на максимальный, но и на минимальный перепад на регулятора расхода воды.
• Перепад клапанных давлений оценивается не менее чем в 50% от располагаемого перепада на участке.
• Рекомендуется выбирать такой диаметр клапана, заявленная (в каталоге) пропускная способность которого была бы на 20% больше расчётной.
• Часть элементов РРВ не идут в базовой комплектации (зависит от производителя и поставщика), и их необходимо заказывать отдельно. Например, присоединительные фитинги, внешние импульсные трубки. Некоторые серии РРВ с температурой носителя выше 150 С на импульсных трубках отбора предполагают установку отдельно продающихся охладителей импульса и т. д.
• Регуляторы прямого действия чувствительны к механическим включениям в потоке, поэтому перед ними рекомендуется установка сетчатых фильтров.

Разнообразие моделей

На рынке представлены модели европейских производителей Herz (Австрия), Danfoss (Дания), TA Hydronics (Швеция), Oventrop и Samson (Германия), белорусские РР «Коммунальник» и другие востребованные марки. Например:

• Фланцевые регуляторы расхода прямого действия. Работают без дополнительных источников энергии:
  Выпускается такой регулятор расхода воды с ДУ 80, 50, 40, 25 мм (ДУ – диаметр условный) и востребован от Хабаровска до Калининграда. Расход сетевого носителя для этих диаметров: 8-25, 2-8, 2-4, 1-2 тонн/час соответственно.
  для стабильно поддержания водорасхода (от 0 до 180 С) в отопительных системах на вводе,в комплекте с термореле, – как исполнительно-регулирующее устройство за подогревателем ГВС для поддержания температуры местной воды.
• для стабильно поддержания водорасхода (от 0 до 180 С) в отопительных системах на вводе,
• в комплекте с термореле, – как исполнительно-регулирующее устройство за подогревателем ГВС для поддержания температуры местной воды.
• Серия AB датского производителя Danfoss. Комбинированный с возможностью установки электропривода, автоматический балансировочный клапан. Предназначен для диапазона Tmax 120 С, Tmin -10 С, защищён от самоблокировки и рассчитан на плавную настройку расхода.
• Hydromat Q от немецкого производителя Oventrop. Пропорциональный регулятор с плавной настройкой значения при установке, блокировке, пломбировании. Допускает простое отключение стояков.
• Австрийский регулятор расхода воды 4001 2 от Herz для обогрева и охлаждения зданий с циркуляционными насосами. Предназначен для установки на обратном трубопроводе, и др.

Регуляторы расхода
объединяют
устройства, предназначенные для
управления расходом рабочей жидкости.
К ним относятся: дроссели, регуляторы
потока, дросселирующие распределители
и клапаны соотношения расходов (делители
и сумматоры потока).

Дроссели.

Дроссели представляют собой
регулируемые местные сопро­тивления,
площади проходных отверстий которых
можно изме­нять в процессе работы и
тем самым изменять расход жидкости. В
зависимости от формы проходного отверстия
и регулиру­ющего элемента дроссели
делятся на игольчатые, щелевые, канавочные,
пластинчатые (рис.12.11). В
гидроприводе часто встречаются и
нерегулируемые дроссели.

Наиболее характерной особенностью
дросселя является форма проходного
отверстия и соотношение
между его площадью и периметром
смачивания. Чем больше отверстие и
чем меньше его периметр смачивания, тем
меньше сказываются облитерация и
вязкость жидкости на расходе, тем
стабильнее работает дроссель. Поэтому
при выборе дросселей следует
ориентироваться на те, у которых
гидравлический радиус имеет максимальное
значение.

Изменение площади проходного отверстия
у игольчатых дросселей
(рис.12.11, а)
достигается за счет осевого перемещения
иглы.

Рис.12.11. Схемы дросселей.

Недостаток игольчатых дросселей —
склонность к облитерации вследствие
значительного периметра кольцевой
щели.

Площадь проходного отверстия у
щелевых дросселей(рис.12.11,б)
изменяется при повороте полой пробки,
в которойсделана щель. Так как
толщина стенки пробки б мала, то пропускная
способность дросселя практически не
зависит от вязкости жидкости. Не
возникает в щелевом дросселе и облитерация.
Поэтому дроссели этого типа нашли
наибольшее применение.
Пластинчатый
дроссель (рис.12.11,е)
состоит из набора шайбс отверстиями.
Расход меняется с изменением числа
шайб, находящихся на пути потока жидкости.
На характеристику дросселя этого типа
мало влияют облитерация и вязкость
жидкости, но он хуже работает на
загрязненных жидкостях, чем щелевой.

У канавочных
дросселей (рис.12.11,
г) изменение
площадипроходного отверстия
достигается поворотом пробки, на боковой
поверхности которой сделаны эксцентричные
каналы треугольной или прямоугольной
формы. Канавочные дроссели склонны к
облитерации и при малых расходах на их
пропускную способность влияет вязкость
жидкости.

На рис. 12.11, д показано условное
обозначение регулируемого дросселя на
гидравлических схемах,

Расход через дроссель зависит не только
от площади проходного отверстия, но и
от перепада давления. Чем меньше перепад
давления, тем меньше расход, и
наоборот. Так как перепад давления
зависит от нагрузки, приложенной к
исполни­тельному органу, то при
переменной нагрузке нельзя получить с
помощью одного дросселя стабильной
скорости выходного звена гидродвигателя.
Поэтому дроссели применяют только в
тех гидроприводах,
где мало изменяется нагрузка на
гидродвигателе или допускается уменьшение
скорости его выходного звена с увеличе­нием
нагрузки, и наоборот.

Регуляторы потока

Регулятор потока предназначен
для обеспечения заданного расхода вне
зависимости от величины перепада
давления между входным и выходным
патрубками аппарата.
Он состоит из
дросселя и клапана разностидавлений,
поддерживающего постоянный перепад
давления надросселе.

Рис.12.12. Регулятор расхода.

На рис. 12.12, априведена схема
регулятора потока Г55-2. Жидкость подводится
к отвер­стию, проходит щель, обра­зованную
золотником9 и кор­пусом8, в
полость10 и далеечерез
дроссельную щель в пробке2 —
к выходному отверстию.

При уменьшении
давления в отверстии 1
по обводному
каналу 4
пониженное давление передается
в полость над поршнем золот­ника
9. По
этой причине золотник поднимется вверх
и уменьшит площадь проходной щели
между золотником и корпусом8, бла­годаря
чему уменьшится давление и в полости
10. При
увеличении давления на выходе
регулятора процесс будет протекать в
обрат­ном направлении. Таким образом,
перепад давления на дросселе останется
неизменным.

Если в отверстии 1давление
постоянное, а подводимое к отверстию
уменьшится, то из-за уменьшения суммарного
давления жидкости на золотник9 снизу
он под действием пружины 7 и давления
на поршень сверху опустится вниз и
увеличит проходное отверстие между
корпусом8 и золотником9. Давление
в поло­сти10 увеличится. При
увеличении давления в отверстии11
процесс будет протекать в обратном
направлении. Таким образом,и
в этом случае клапан разности давлений
будет поддерживать постоянный
перепад на дросселе.

Плавное регулирование расхода происходит
за счет изменения площади проходного
отверстия дросселя при вращении лимба
6,грубое — при повороте рукоятки
5. Утечки жидкости из аппарата вводятся
через отверстие3.

Условное обозначение регулятора
потока на гидравлических схемах показано
на рис. 12.12, б.

К
гидроаппаратам управления расходом
относятся регулируемые дроссели,
регуляторы расхода и синхронизаторы
расходов, клапаны давления.

Дросселем
называется
гидроаппарат управления расходом,
предназначенный для создания сопротивления
потоку рабочей жидкости. Регулируемые
дроссели применяют в гидроприводах для
управления скоростью движения выходных
звеньев гидродвигателей. Различают
дроссели с золотниковыми и крановыми
запорными элементами.

В
дросселе с золотником рабочее проходное
сечение (дросселирующая щель) создается
между кромками расточки корпуса 1 и
золотника 2. Для изменения площади
рабочего проходного сечения дросселя
необходимо переместить золотник в
осевом направлении.

В
дросселе с крановым запорно-регулирующим
элементом проходное сечение создается
между расточкой корпуса 1 и узкой щелью,
выполненной в полом кране 3. Для изменения
площади рабочего проходного сечения
дросселя необходимо повернуть кран в
ту или иную сторону.

а
рисунке приведена конструкция дросселя
типа ПГ77-1 состоящего из корпуса 1, втулки
2, втулки-дросселя 3, винта 4, валика б,
лимба 8, контргайки 7, пробки 11, пружины
10, указателя оборотов 5 и штифта 9.

Расход
жидкости через дроссель при прочих
равных условиях зависит не только от
площади рабочего проходного сечения,
но и от перепада давлений. Чем меньше
перепад давлений тем меньше расход и
наоборот. Так как перепад давлений
зависит от нагрузки, приложенной к
выходному звену гидродвигателя, при
переменной нагрузке нельзя получить с
помощью одного только дросселя постоянный
расход и, следоватёльно, стабильную
скорость выходного звена гидродвитателя.
Поэтому в гидроприводах с дроссельным
управлением применяют регуляторы
расхода.

Регулятором
расхода
называется гидроаппарат управления
расходом предназначенный для поддержания
заданного значения расхода независимо
от перепада давлений в подводимом и
отводимом потоках рабочей жидкости.

Конструктивно
регуляторы расхода представляют собой
блоки, состоящие из регулируемого
дросселя и клапана. При помощи дросселя,
как правило, управляют расходом рабочей
жидкости, а при помощи клапана автоматически
обеспечивают постоянный перепад давления
на дросселе. Клапаны, входящие в состав
регуляторов расхода, могут быть включены
с дросселем как последовательно, так и
параллельно.

Регулятор
расхода типа МПГ55 состоит из корпуса
1, деталей регулируемого дросселя типа
ПГ77-1 (втулки 2, втулки-дросселя 3, винта
4, валика б, лимба 8, контргайки 7, пробки
11, пружины 10, указателя оборотов 5 и
штифта 9) и деталей редукционного клапана
(втулки 14, золотника 15, пружины 13 и пробок
12).

ринцип
работы регулятора расхода следующий.
Рабочая жидкость поступает в отверстие
Р (подвод) и далее через отверстие К во
втулке 14, частично перекрытые рабочей
кромкой золотника 15, и отверстие Ж в
этой же втулке — к дросселирующей щели
втулки 2, а затем к отверстию А (отводу).
Золотник 15 находится в равновесии под
действием усилия пружины 3 и сил давления
жидкости в его торцовых полостях Е и Л,
соединенных с полостью И входа в
дросселирующую щель, а также от давления
в полости Д, соединенной с выходом из
дросселирующей щели с помощью канала
в корпусе (на рисунке показан штриховой
линией.

При
осевых перемёщениях золотника изменяется
гидравлическое сопротивление отверстий
К, благодаря чему давление Р на входе в
дросселирующую щель понижается по
сравнению с давлением в напорной линии.

При
увёличении давления золотник смещается
вправо, при уменьшении — влево,
автоматически стабилизируя перепад и
поддерживая постоянство установленного
расхода в широком диапазоне изменений
давления в отверстиях Р и А при условии,
что разность между этими давлениями не
ниже 0,5 МПа. Изменение расхода осуществляется
так же, как в дросселях типа ПГ77-1 поворотом
лимба 8.

К
основным параметрам дросселей и
регуляторов расхода (ГОСТ 1б517 относятся
условный проход; номинальное давление
на входе; максимальное давление на
выходе; номинальный и максимальный
расход жидкости; масса (без рабочей
жидкости), зависимость перепада давлений
от расхода .

Синхронизатором
расходов
называется гидроаппарат управния
расходом, предназначенный для поддержания
заданного соотношения расходов рабочей
жидкости в двух или нескольких па
-раллельных каналах. Синхронизаторы
расходов в зависимости от места их
установки в гидросистемах разделяют
на делители и сумматоры потоков.

елители
потока предназначены для разделения
одного по тока рабочей жидкости на два.
Их устанавливают последовательно в
напорной линии. Сумматоры потоков
устанавливают в гидросистемах для
соединения двух потоков рабочей жидкости
в один.

По
принципу действия синхронизаторы
расходов разделяют на объемные
(дозирование потоков) и дросселирующие.
Наибольшее распространение в гидроприводах
получили дросселирующие синхронизаторы,
в которых синхронизация расходов
происходит вследствие дросселирования
потоков рабочей жидкости.

Дросселирующий
делитель потока типа Кд (рисунок) состоит
из корпуса 4, делительного золотника 2
со специальными диафрагмами 1,
уравнительного золотника 3 и пробок 5 и
б Принцип работы делителя потока
следующий. При равном давлении рабочей
жидкости в отводящих линиях А и В
золотники 2 и З находятся в средних
положениях, перепады давлений

на
диафрагмах одинаковы, и поток рабочей
жидкости из подводящего отверстия Р,
разделяясь на две равные части, поступает
в отводящие линий А и В. Если давление
в одной из отводящих линий (например, в
линии В) увеличивается, то возрастает
давление и в правой торцовой полости
золотника З. Под действием перепада
давлений золотник З смещается влево,
увеличивая со -противлёние дросселирующей
щели Щ1 и уменьшая сопротивление щели
Щ2 до тех пор, пока давлении на выходе
из диафрагмы 1 не станут опять равными.
При этом возможные погрешности деления
компенсируют за счёт дополнительного
осевого смещения золотника 2, имеющего
дросселирование потока жидкости в щелях
Щ3 и Щ4. Во время работы делителя потока
золотник 2 вращается под действием
потока жидкости; проходящей через
тангенциальные отверстия 7.

На
рисунке показана схема подключения
делителя потока к двум гидроцилиндрам
Ц1 и Ц2.

Основными
параметрами дросселирующих делителей
потока (ГОСТ 16517__82*) являются условный
проход; номинальное давление на входе;
максимальное давление на выходе;
номинальный и максимальный расходы
жидкости; погрешность деления расхода;
масса (без рабочей жидкости).

При
регулировании расхода подача насоса
регули­руется до заранее заданного
значения. Для этого в потоке рабочей
жидкости, подаваемой насосом, ус
танавливается измерительная диафрагма
(напри­мер дроссель, пропорциональный
гидрооаспреле литель
и т.д.), перепад давлений на которой
прини­мается как параметр регулирования.

Давление
на входе в диафрагму подводится в ле­вую
торцовую полость регулирующего золотника
и одновременно — в рабочую камеру
малого устано­вочного поршня.

Давление
на выходе из диафрагмы, которое мень­ше,
чем давление на входе, подводится с
помощью т рубопровода в г .оавую торцовую
полость регулиру­ют 1его золотника
(в пружинную полость регулятора).

В
указанном на Рис. 4.37 положении разность
дав­лений (перепал давлений) на
измерительной диаф­рагме соответствует
усилию пружины регулятора.

Через
дросселирующую кромку (X) регулятора
по­стоянно сливается I юток управления,
поэтому в ка­мере большого поршня
создается определенное дав­ление

Статор
удерживается в стабильном положении.

Если,
например, у величить проходное сечение
ди­афрагмы, перепад давлений
уменьшается.

Следовательно,
пружина смещает регулирующий золотник
в напоавлении закрытия дросселирующей
кромки (X), и давление в камере большого
поршня увеличивается.

Статор
смещается в направлении увеличения
экс­центриситета, и подача насоса
возрастает.

Из-за
увеличения потока
в напорной линии увели­чиваемся
перепад давлений Др на измерительной
диафрагме вплоть до момента нового
стабильного состояния.

Перепад
давлений на измерительной диафрагме
соответствует настраиваемому усилию
пружины регулятора

Регулятор
давления и регулятор расхода могут
иметь различные установочные механизмы
(меха­нический, гидравлический или
электрический).

Комбинация
из регуляторов давления и расхода
позволяет создавать осооо экономичные
гидропри­воды (1_оас1- 8еп51пд —
чувствительные к нагрузке).

Конструктивные принципы

Как
и для насооор, имее ся множество различных
конструктивных принципов и систем.
Если ни одна из систем не может оптимально
удовлетворить всем предъявляемым
требова! 1иям, в каждом конкретном спучае
должен быть отобран наиболее г юдходящий
г идромотор.

Частота
вращения (число оборотов в минуту)

Только
немногие из гидромоторов могут успешно
применяться одновременно в диапазоне
очень ма­лых частот вращения и при
частотах вращения свы ше 1000 минВ
этой
связи гидромоторы подразде­ляются
на быстроходные (л = 500. .10000 мин1)
и тихоходные (л = 0Г5
.1000 мин ‘).

Крутящий
момент, развиваемый гидромотором,
за­висит от ею рабочего объема и
перепада давлении в полос.ях. Тихоходные
ждромоторы уже при не­больших частотах
вращения развивают большие крутящие
моменты. Эти так на1ы&аемые 1.5НТ гид
ромогоры (1_ом ероей — ШдМ Югдие то1огз)
описы ваются в отдельном разделе.

Мощность,
развиваемая гидромотором, зависит от
рабочего объема и перепада давлений,
она прямо пропорциональна частоте
вращения. Таким обра зом, быстроходные
гидромотооы хорошо подходят для мощных
гидропоиРОДОВ.

Рис.
5.2.
Г-доомотор с планетарными шестернями

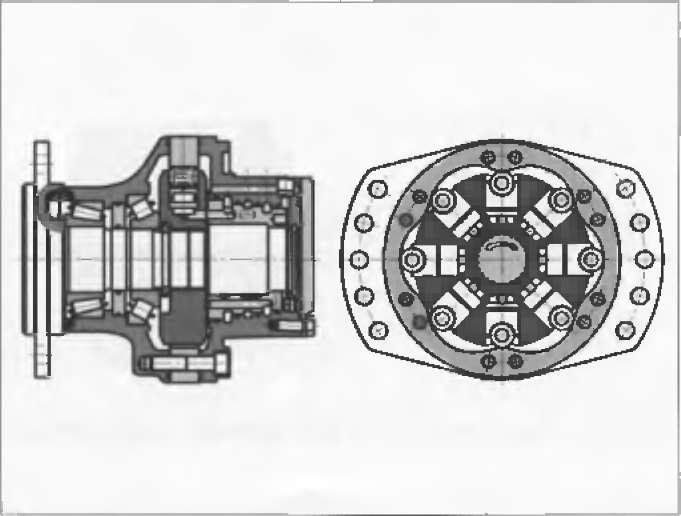

Рис.
5.4.
Радиально-поршнеьои /идромотср с внут
ренней опорой поршней

Рис.
5.6.
Аксиально-поршневой щцромстор с на
клонным блоком

Рис.
5.9.
Многотак!ный аксиально-поршневой
гид­ромотор с неподвижным корпусом

Соседние файлы в папке Гидравлика

Регуляторы расхода предназначены для автоматического поддержания заданного расхода жидких, газообразных (воздух) и паросодержащих сред неагрессивных к материалам регулятора в условиях эксплуатации. Корпусы регуляторов обычно изготавливаются из серого чугуна, стального литья или коррозионостойкого литья.
Варианты исполнения регуляторов расхода: «НО» – регулирование давления «после себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.

Регуляторы расхода жидкости(воды), газа(воздуха) и пара

Также могут быть поставлены и другие виды и марки регуляторов расхода жидкости.
Помимо вышеприведенных регуляторов расхода (РР) жидкости рекомендуем ознакомиться со следующими видами РР:
а) РР тепловой энергии (например, РРТЭ-1 и др.).
б) РР воздуха (например, РРВ-1 и др.).
в) РР газа (например РРГ-1 и др.).
г) Измерители-регуляторы технологические (вторичные регулирующие приборы, воспринимающие выходные унифицированные сигналы от датчиков перепада давления (дифманометров-расходомеров типа Сапфир-22М-ДД, Зонд-10ДД, АИР-ДД, ДМЭР-МИ, ДМ 3583М и других), пригодных в комплекте с блоком корнеизвлечения для измерения расхода методом перепада давления на стандартных сужающих устройствах (диафрагмы — ДКС, ДБС).
Подробнее см. раздел ДАВЛЕНИЕ, подразделы: Дифманометры и Преобразователи (датчики) разности давления.

НАЗНАЧЕНИЕ, ПРИНЦИП ДЕЙСТВИЯ И ОСНОВНЫЕ ИСПОЛНЕНИЯ РЕГУЛЯТОРОВ РАСХОДА ЖИДКОСТИ

Регуляторы расхода жидкости предназначены для автоматического поддержания заданного расхода, жидких (в т.ч. газо- и паросодержащих) сред неагрессивных к материалам регулятора в условиях эксплуатации. Корпусы регуляторов обычно изготавливаются из серого чугуна, стального литья или коррозионостойкого литья. Присоединительные размеры фланцев выполняются по ГОСТ 12815-80.
Варианты исполнения регуляторов расхода: «НО» – регулирование давления «после себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на мембранном узле.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой.
Прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Наиболее распространенные модели регуляторов имеют:
Диаметры условного прохода DN (Ду) = 25, 32, 40, 50, 80, 100 мм.
Условное давление PN (Ру) до 1,6МПа (16кгс/см2), но возможны и более высокие значения.
Температура регулируемой среды до 180C.

Понятия, определения и дополнительная информация о регуляторах давления прямого действия (РДПД)

Принципиальные схемы включения регуляторов давления (далее РД-НО/НЗ) и перепада давления — расхода (далее РР-НО):
а) РД-НО — сборка «НО» — Нормально Открытый РД; регулирование давления «после себя» (режим перепуска).
б) РД-НЗ — сборка «НЗ» — Нормально Закрытый РД; регулирование давления «до себя» (режим стравливания (перепускной клапан).
в) РР-НО — сборка «НО» — Нормально Открытый РР; регулирование перепада давлений (РПД) — расхода (сборки «НЗ» у РПД-РР не бывает, т.к. они являются «проточными» приборами контроля расхода).

Регуляторы давления (далее РД) прямого действия (РДПД) ВРДД-НЗ, перепуска ВРДД-01-НЗ (перепускной клапан) и регуляторы перепада давления (расхода) прямого действия (РПДПД) ВРПД-НО используются для автоматического поддержания необходимой величины давления или разности давления (ДД) воды в трубопроводах различного назначения путем изменения расхода, включая (открывая и закрывая) трубопроводы систем отопления (СО) и горячего водоснабжения (ГВС).

При определенной схеме подключения регуляторы перепада давления (РПД-НО) возможно использовать как регуляторы расхода (РР-НО).

РД прямого действия являются регулирующими устройствами, для которых давление протекающей рабочей среды подает энергию, необходимую для переустановки регулирующего клапана. Управление РД производится посредством гидравлического мембранного исполнительного механизма (МИМ), в рабочие камеры которого по импульсным трубкам подается давление от различных участков трубопровода (до/после РД).

Действие на поток выражается в снижении или увеличении давления в зависимости от типа РД и принципиальной схемы объекта.

Максимально допустимый перепад давления на РД — 0,4 МПа. Для увеличения срока службы изделий и уменьшения уровня шума рекомендуется перепад давления на РД принимать не более 0,2 МПа.

Регуляторы давления (РД) и перепада Д.-расхода (РР) воды предназначены для использования в системах автоматического регулирования расхода тепловой энергии отопления, горячего водоснабжения — ГВС, вентиляции, системах подачи холодной и горячей воды и других производственно-технологических процессах.

РД-НО/НЗ и РР-НО устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых и производственных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же на которых производится подготовка, распределение или потребление холодной или горячей воды систем ХВС и ГВС.

РД воды (ВРДД-НЗ, ВРДД-01-П-НЗ) и РР (расхода-перепада давл. ВРПД-НО) при правильном применении успешно используются для борьбы с такими негативными процессами в трубопроводах, как повышенный уровень шума, вибрация, завоздушивание, непредусмотренное штатным режимом работы объекта повышение или колебание (скачки, гидроудары) давления.

Достоинства регуляторов перепада давления ВРПД-НО

Виды доп. оборудования и комплектации:
— Комплекты монтажно-присоединительных частей (КМЧ/КПЧ): присоединители, крепеж, комплекты ответных фланцов («КОФ» по ГОСТ 12820-80, 12821 и др.)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
— Фильтры (для защиты от попадания твердых частиц на уплотнительные поверхности и движущиеся детали перед регулятором давления рекомендуется установить сетчатый фильтр грубой очистки).
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
Фланцевое присоединение регламентируется ГОСТ 12815-80, ГОСТ 12820 или ГОСТ 12821.

Дополнительное оборудование узлов контроля, регулирования и учета давления и расхода (УРР и узлов учета тепловой энергии (УУТЭ)):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, дифманометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), паспорт регулятора давления (РД) и расхода (РР) прямого действия (РДПД), сертификат соответствия, свидетельство об утверждении типа, разрешения на применение, декларация о соответствии, техническое описание и руководство по эксплуатации, а также другие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и т.п.).

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

вернуться в начало страницы
