Сжиженный газ в баллоне при подаче его к газовому оборудованию (плите, котлу) переходит в газообразное состояние. Давление в баллоне значительно больше, чем то, которое нужно использующему его оборудованию. Для снижения давления и поддержания его неизменным на выходе из баллона устанавливается редуктор.

Почему гудит редуктор на газовом баллоне?

Редуктор является одним из основных элементов газового баллона в системе, которая работает со сжиженным газом. Его задача – снижение давление до нужного значения. И иногда в процессе работы начинает гудеть. Появление шума показывает наличие серьёзной проблемы, требующей немедленного устранения, чтобы избежать риска взрыва или пожара из-за неправильной работы газового оборудования.

Газовый редуктор — устройство, обязательно входящее в систему подачи газа от емкости с к потребителю. Резервуары с сжиженным газом (газгольдеры, баллонные установки и отдельные баллоны) оснащаются газовыми редукторами, с помощью которых контролируются параметры газа, переходящего из сжиженного состояния в газообразное. Порой работа редуктора сопровождается шумом, который возникает по вполне определенным причинам, требующим устранения. Почему же гудит редуктор на газовом баллоне?

Причины появления шума

Список причин, по которым со стороны редуктора баллона доносятся посторонние звуки, включает:

• деформацию или выход из строя эластичной мембраны (диафрагмы);
• повреждение пружины или клапана редуктора;
• неправильную установку редуктора;
• наличие примесей в газовой смеси.

почему гудит газовый редуктор, можно обратиться для решения проблемы к специалистам. Но иногда избавиться от шума получается и самостоятельно. Для обслуживания газовых баллонов применяются специальные ремкомплекты, в составе которых есть все необходимые расходники и запасные части.

Почему гудит редуктор на газовом баллоне: что делать, если шумит регулятор давления газа

Редуктор – обязательная составляющая схемы подключения резервуаров со сжиженными и сжатыми газовыми смесями. Их устанавливают на газгольдеры, одиночные баллоны и баллонные установки для стабилизации и приведения к нормативным значениям давления газа, поступающего в бытовое оборудование, сварочные горелки и обогреватели.

Бывает, что в процессе эксплуатации устройство обеспечения стабильного давления начинает шуметь. Мы расскажем, почему гудит редуктор на газовом баллоне, разберем, по какой причине появляется звук. Подскажем, как устранить нарушения в работе прибора, которые можно определить «на слух».

Причиной, вызвавшей неисправность газового редуктора, может быть несоответствие давления газа на выходе номинальному значению. Это могло привести к деформации и повреждению элементов регулятора: пружины, мембраны, торца перепускного клапана и к утечке газа.

Для выяснения причины неисправности и выполнения ремонта необходимо отсоединить арматуру и разобрать корпус редуктора. Для того, чтобы определить уровень давления, следует знать такие параметры редуктора:

• размер мембраны;
• тип и характеристики редуцирующей пружины;
• механическое усилие для закрывания редуцирующего перепускного клапана.

Редуктор типа «лягушка» — это устройство без возможности регулировки давления. Для настраиваемых автомобильных систем используются более сложные системы редукторов.

Причины сбоя в работе и способы их устранения

В большинстве случаев газовый редуктор шумит по таким причинам:

• В результате слишком высокого давления в емкости с сжиженным газом деформировалась или вышла из строя эластичная мембрана.
• Из-за неумелых действий при настройке или регулировке редуктора была повреждена мембрана или пружина.
• Наличие примесей и других посторонних включений в используемой газовой смеси — то есть ее низкое качество.

В ряде случаев от возникшего шума редуктора можно избавиться коррекцией заводских настроек. Но часть выпускаемых сегодня редуцирующих приборов являются нерегулируемыми. В таких случаях, чтобы избавиться от гудения газового редуктора, нужно заменить поврежденную деталь. В большинстве случаев это может быть мембрана, пружина или перепускной клапан. Больше всего страдает от износа эластичная мембрана.

Упростить обслуживание оборудования можно применяя специальные ремкомплекты, выпускаемые его производителями. В такие комплекты входят необходимые запчасти и расходные материалы.

Особенности регулировки газового редуктора

Регулировка редуктора производится только на моделях, имеющих специальный регулировочный винт или маховик. С помощью регулировки можно менять силу сжатия пружины, которая воздействует на мембрану. Это позволяет изменять величину порогового напора в рабочей камере и параметры открывания и закрывания впускного клапана.

Для регулировки нужно повернуть регулировочный винт. Для контроля давления газа, подаваемого потребителю, на рабочем патрубке баллона может быть установлен манометр, что позволяет осуществлять регулировку с большей точностью.

При наличии шума или других звуков (гудение, щелчки) следует немедленно перекрыть вентиль баллона и обратиться к специалистам.

Способы решения проблемы

Для устранения шума со стороны стоит воспользоваться способом, выбранным в зависимости от причины проблемы:

• Если звуки раздаются из-за плохого прилегания или нарушения целостности мембраны, следует заменить неисправную деталь. Перед обратной сборкой корпуса убеждаются в плотном прилегании диафрагмы и промазывают соединяемые части герметиком.
• Если причиной шума стала деформированная или потерявшая свою упругость пружина, которая уже не может удерживать мембрану, неисправный элемент заменяется новым. Чаще всего на баллонах устанавливаются пружины с 12–14 витками и диаметром 15,5 мм.
• Обнаружив, что причиной появления неприятного гула стало некачественное топливо, следует в следующий раз выбрать другую заправочную станцию.
• Достаточно распространённой причиной появления шума со стороны автомобильного газового баллона является неправильная установка редуктора. Он может задевать корпус, из-за чего в салоне появляется гул. Решение проблемы – переустановка элемента или установка между ним и кузовом специальной прокладки.

Если гул вызван поломкой редуцирующего клапана, самостоятельно выполнить его ремонт или замену будет сложнее, чем решить другие проблемы. Доверить такую работу лучше всего специалистам, обратившись в соответствующий сервис.

Зачем нужен редуктор на баллоне с пропаном?

Дело в том, что в баллоне находится газ в своей жидкой фазе, а для использования его в виде топлива в газовых горелках различного отопительного оборудования он должен быть в газообразном состоянии. При этом между давлением сжиженного газа в баллоне и используемого в качестве топлива имеет место существенная разница. В зависимости от конкретной области применения и рабочих параметров потребителя требуется уменьшить давление подаваемого потребителю продукта в 10 и более раз. Эту функцию в первую очередь и выполняет газовый редуктор.

После снижения давления это устройство поддерживает его требуемое значение в автоматическом режиме с минимально допустимыми отклонениями, не влияющими на работу оборудования, в котором газ используется. Помимо этого, газовый редуктор снижает до минимума возможность возникновения обратного удара при розжиге пламени. Давление газа регулируется в установленных пределах встроенным блоком управления. Как правило настройки редуктора задаются с учетом допустимых параметров большинства типов промышленного и бытового газового оборудования.

Устройства редуцирования давления газа

Необходимость использования редукторов обусловлена разницей давления газа в резервуарах, предназначенных для хранения и дозированной поставки газа к приборам, и рабочих параметров давления, требующегося этим приборам для выполнения обязанностей. При отборе горючего из замкнутой емкости давление газовой смеси требуется понизить в десяток и более раз.

Понижение давления сжиженной или сжатой газовой смести до рабочих характеристик – основная работа редукторов. Кроме того, они автоматически поддерживают давление газового потока в требующихся для нормального функционирования пределах. А еще защищают газовый резервуар от обратного удара, возможного при активизации пламени.

С помощью редукторов производится регулирование газового давления. Их можно настроить на поставку газовой среды с параметрами давления, приемлемыми буквально для любого типа бытового и промышленного оборудования. Несмотря на обширный список функций, конструктивно все виды устройств просты, да еще и работают по схожему принципу.

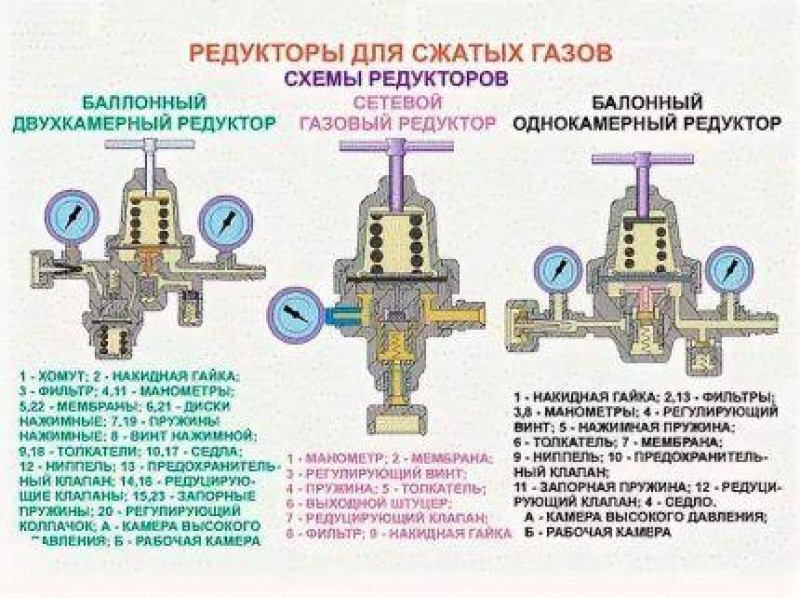

Виды газовых редукторов

Для того чтобы понять, отчего стал шуметь газовый баллон, нужно изучить его строение. Разберем, какие виды редукторов для регулировки и стабилизации давления газовых смесей используются в быту.

Классификация производится по следующим группирующим признакам:

• Принцип работы. Редукторы бывают прямого и обратного действия. Первые сокращают давление в самом резервуаре и перед патрубком, подключенным к газовому оборудованию. Вторые – сначала понижают давление в баллоне, затем на выходе из него.
• Назначение. Выделяют сетевые (С), баллонные (Б) и рамповые (Р) устройства. Сетевые монтируют на трубопроводы газоснабжения, рамповые – на баллонные установки, обеспечивающие поставку газообразного топлива в больших объемах. Для бытовых условий и разовых сварочных работ подходят баллонные модели.
• Тип редуцируемого газа. Стабилизирующие давление устройства устанавливают на все виды баллонов для газа . Чтобы точно подобрать необходимый редуктор, их окрашивают в цвета баллона. Для резервуаров с пропаном производят красные, для баллонов с кислородом голубые, для резервуаров с ацетиленом – белые.
• Схема регулирования. Установка рабочих параметров давления может производиться и корректироваться механическим способом, такие устройства бывают одноступенчатые (О) и двухступенчатые (Д). Редукторы с пневматическим выбором давления бывают только одноступенчатыми.
• Подключение. Редукторы производят для установки на баллоны с горючими и негорючими газами. К емкостям с кислородом устройства подключают накидными гайками с правой резьбой, к баллонам с пропан-бутановой смесью – гайками с левой резьбой. Ацетиленовый редуктор подключают с помощью хомута и упорного винта.

Давайте разберем и изучим конструкцию с принципом действия газовых редукторов, традиционно применяемых в быту для регулировки подачи газовой смеси к приборам.

Конструктивные особенности и принцип действия

Дачники и собственники небольших по площади частных домов для поставки газа в плиты, обогреватели и котлы отопления используют одну из самых распространенных в быту моделей газового редуктора: НЗГА РДСГ-1-1.2, получившей народное название «лягушка», или ее аналоги.

Устроена одноступенчатая модель предельно просто. Редуцирование осуществляется мембраной, прижимаемой с внешней стороны пружиной. Мембраной ограничивается путь для движения газа через полость устройства так, что из выходного отверстия в газовый шланг или трубу поступает поток с заданным объемом и нормативным давлением.

Если давление в полости редуктора повышается, связанные с мембраной клапан и шайба приподнимаются и прикрывают входное отверстие. Вот так обеспечивается стабильность давления. А при необходимости изменить рабочие характеристики давления эти регулирующие элементы смещают, увеличивая или уменьшая сечение входного отверстия.

Шуметь регулятор давления типа «лягушка» чаще всего начинает из-за повреждения мембраны или потери герметичности в случае ее смещения

В чуть более сложных устройствах, к примеру, в модели FL92-4 PS, редуцирование осуществляется клапаном, который ограничивает поток и тем формирует требующееся приборам давление.

Мембрана в таких устройствах не принимает прямого участия в формировании давления, а лишь снижает первоначальные параметры. На нее саму с одной стороны действует газовый поток, с другой – поджимающая снизу винтовая пружина.

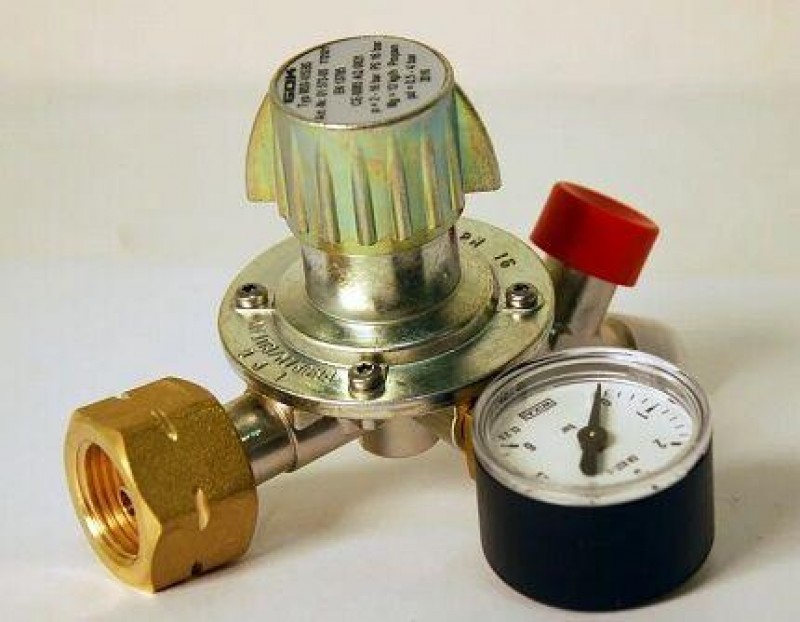

В схемах подключения редукторов с возможностью настройки давления газа необходим манометр. Он нужен для контроля выставляемых параметров и мониторинга состояния газовой смеси в резервуаре

Этим устройствам свойственна некоторая потеря давления по мере расхода голубого топлива в резервуаре с газовой смесью. Потому на корпусе имеются регулировочный винт, позволяющий корректировать рабочие характеристики. Чтобы не ошибиться с регулировкой, такие модели снабжают манометрами.

В более сложных моделях редукторов требующиеся для работы характеристики давления газовой смеси задаются и выгибающейся мембраной, и раскрывающимся клапаном

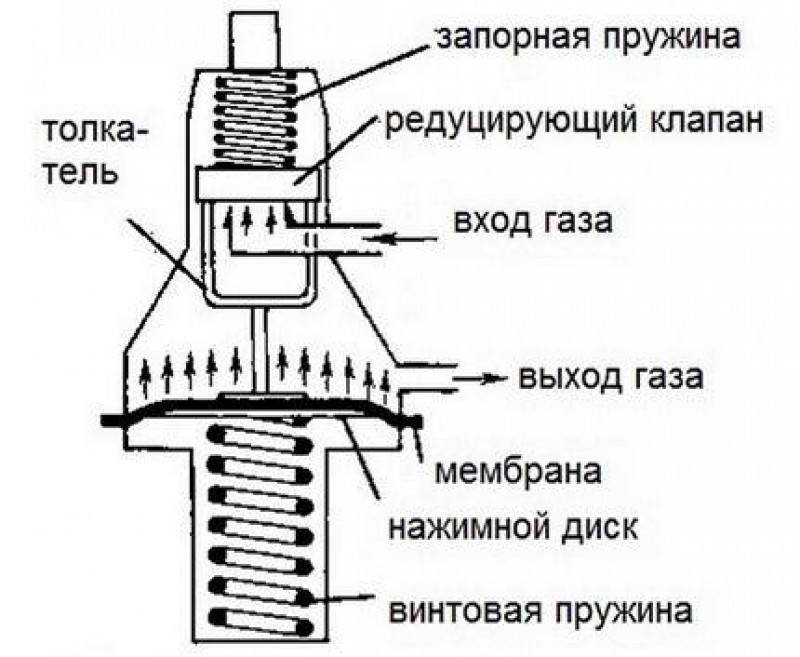

В устройствах третьего типа, например, TECH CONTROL серии OX OR-128 марки Сварог 95255 снижение и стабилизация характеристик давления выполняется за счет одновременного движения как клапана, так и мембраны.

Поступающий в полость редуктора газовый поток с одной стороны удерживается и контролируется клапаном, с другой – подпираемой пружиной с передаточным диском  мембраной.

Для контроля параметров давления в регулирующих устройствах с рабочим клапаном и мембраной используются два манометра. Монтируют их на входе и выходе из редуктора

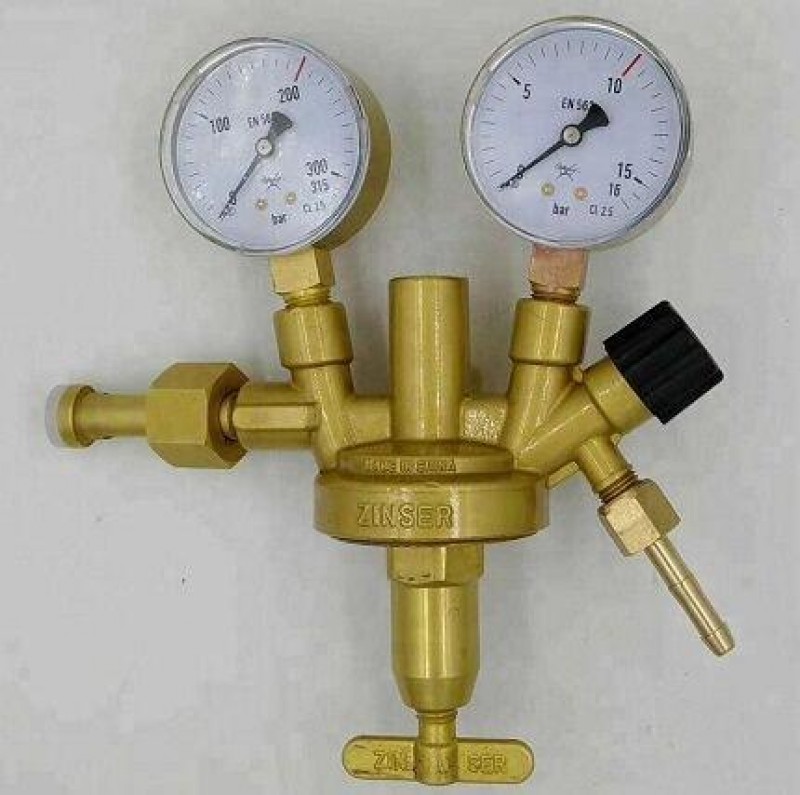

Работа редукторов третьего типа должна контролироваться двумя манометрами, поставленными на входе и выходе из устройства. Им тоже свойственно менять рабочее давление на выходе из редуктора по мере опустошения источника газа.

Операции ремонта

Замена мембраны редуктора. Мембрана НЗГА РДСГ-1-1.2 — это круглый вкладыш толщиной 3 мм из резинотканевого промасленного маслобензостойкого полотна, который закреплен крышкой корпуса по разметке окружности.

Причиной дефекта мембраны могло стать нарушение герметичности между нею и корпусом. Устранить неисправность можно смазав герметиком край нижней корпусной части. Это обеспечит лучшее прилегание мембраны. В части корпуса над мембраной имеется верхнее отверстие для сообщения со средой.

Замена редуцирующей пружины. В редукторе для газового баллона установлена длинная пружина 1-й степени с параметрами D=15,5; d=1,4, и числом витков, равным 12–14, которая уравновешивает в рабочем состоянии усилие мембраны и входного клапана.

Неисправность редуцирующей пружины может быть такой: растянулась, потеряла упругость или сломалась. Решение проблемы может быть одним из двух: заменить пружину или установить под нее нужной толщины прокладку. И то, и другое не вызывает сложности.

Регулировка редуцирующего клапана. Ремонт и регулировка перепускного клапана — более сложная процедура, чем две предыдущие.

Расположенный в полости корпуса редуктора редуцирующий клапан служит для подачи газа нажатием передаточного элемента на обратную пружину. Регулировка подачи газа производится специальным винтом. При эксплуатации клапана могут возникнуть следующие неисправности:

• деформирован или разрушен торец трубки;
• изношена прокладка;
• нарушен свободный ход коромысла.

При регулировке клапана выполняется замена изношенной резиновой прокладки и восстановление подвижности коромысла. Подвижность коромысла можно увеличить обточкой или заменой шарниров. Восстановить ровную поверхность торца трубки можно шлифовкой, при этом необходимо обеспечить плотность прилегания прокладки.

При разрушении торца трубки или коромысла нужно заменить их новыми, используя ремкомплекты арматуры для обслуживания газовых баллонов.

На видео ниже показано внутреннее устройство редуктора.

Определение возможной утечки газа через редуктор выполняют с помощью омыливания выходного штуцера в местах, где расположены уплотнительные прокладки.

Как установить редуктор

Баллонный редуктор монтируется на корпусе газового баллона. Для обеспечения безопасности необходимо следовать инструкции и соблюдать определенный порядок монтажа устройства и подключения оборудования.

Редуктор устанавливается в горизонтальном положении и подключается к баллону через переходник. Затягивая винт на переходнике, добиваются качественной герметизации. К выходному отверстию редуктора крепится гибкий газовый шланг, длина которого не должна быть более 3 метров. Другим концом шланг подсоединяется к потребителю (плита, котел и т. п.). Шланг должен быть специальным — для горючего газа, категорически запрещается использовать изделия для воды или, например, кислорода. Не допускается сращивать, перекручивать или пережимать шланги.

Подключение газовых редукторов к баллонам регламентируются двумя стандартами:

• для стальных баллонов — ГОСТ;
• для композитных баллонов — GLK (европейский стандарт).

В комплект некоторых моделей редукторов входит запрессованный 9-миллиметровый ниппель, который облегает установку.

Нарушения в работе и ремонтные операции

Мы рассмотрели строение типичных моделей газовых редукторов и убедились, что в конструкции нет технически сложных узлов. Все настолько элементарно, что для ремонта устройств вовсе не обязательно обращаться к газовщикам. Простые ремонтные операции можно запросто выполнить собственноручно.

Нужно просто заранее выяснить, что же делать, чтобы редуктор на газовом баллоне перестал гудеть.

К причинам появления шума в редуцирующем устройстве относятся:

• Деформация и повреждение эластичного рабочего элемента (мембраны) устройства, что зачастую вызвано превышением давления газовой смеси на выходе из баллона или газгольдера.
• Некорректная эксплуатация. Чаще всего из-за неаккуратных и неграмотных действий в процессе самостоятельной регулировки бывает повреждена пружина или мембрана.
• Подготовка к подаче в газовые приборы некачественной, плохо очищенной газовой смеси.

Нередко на первоначальных этапах появления шума в редукторе достаточно просто подкорректировать заводские настройки. Однако отметим, что «лягушка» относится к нерегулируемым устройствам, ее в любом случае придется чинить. Производится ремонт путем банальной замены поврежденных деталей: мембраны, торца перепускного клапана или пружины.

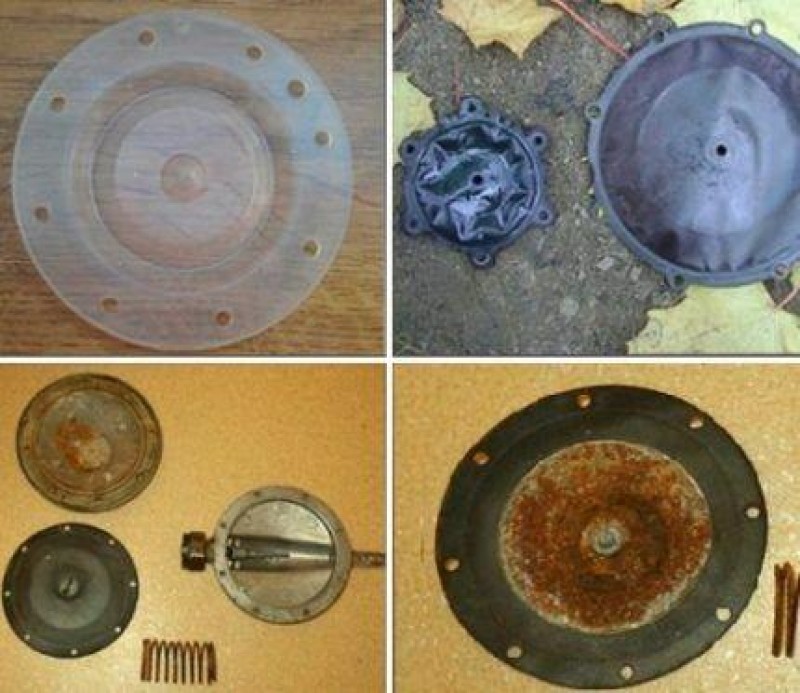

Как поменять мембрану?

Для замены мембраны лучше воспользоваться ремкомплектом, серийно выпускаемым производителем газового редуктора. Этот эластичный элемент относится к истираемой и периодически снашиваемой категории, потому изготовители дорогих редукторов поставляют в продажу сменные детали.

Для того чтобы грамотно выполнить ремонт и поменять испорченные детали нужно досконально изучить устройство, воспользовавшись приложенной к изделию технической документацией

Если в вашем распоряжении нет мембраны для вашей марки редуктора, то нужно выяснить следующие характеристики:

• Габариты резино-тканевой диафрагмы (мембраны).
• Толщину промасленного эластичного полотна, из которого выполнена мембрана.
• Расположение точек фиксации по окружности мембраны.

Данные можно найти в технической документации к устройству или получить в результате банальных измерений.

Одной из типичных причин нарушения в работе регулятора давления газа из баллона является потеря герметичности в зоне прилегания мембраны или повреждения ее самой

Бывает, что звук в редукторе появляется не из-за прорванной или деформированной мембраны, а из-за потери герметичности между нею и корпусом.

В этом случае редуктор достаточно просто перебрать. Перед обратной сборкой контактирующие с мембраной части корпуса нужно смазать герметиком, затем соединить составляющие, добившись безупречного прилегания диафрагмы к жесткой основе.

Как починить редуцирующую пружину?

Процесс замены поджимающей клапан или мембрану пружины ничем не сложнее установки новой мембраны. В конструкции редукторов, применяемых в схемах с газовыми баллонами, используют редукционные пружины I степени, Ø 15,5 с числом витков 12-14 штук.

Пружины используются в конструкциях всех типов газовых редукторов. Есть они в элементарных нерегулируемых «лягушках» и в более сложных приборах с регулировочными приспособлениями

Пружина в ходе эксплуатации может банально треснуть, потерять упругость и эластичность, растянуться. Из-за любой из перечисленных неисправностей мембрана и входной клапан не смогут уравновешивать их усилие, т.е. контроль над поступлением газа в редуктор будет утерян.

В случае поломки пружины производится замена ее на абсолютно аналогичную деталь. Если она просто несколько растянулась, проблема решается установкой прокладки. Толщину этого уплотнителя подбирают, исходя из ситуации, промеряя необходимое для сокращения расстояние по факту.

Как поменять редуцирующий клапан?

Эта работа посерьезнее предыдущих действий. Важная функциональная часть редуктора связана с регулирующим винтом, положение которого определяет давление газа. Ее поджимает пружина, которую при чрезмерном усилии запросто можно повредить.

Кроме того, клапан может не справляться с обязанностями из-за повреждения или деформации торца упирающейся в него трубки. Может быть нарушен ход коромысла, передвижению которого мешает какая-либо сместившаяся или поврежденная деталь. Еще сбои в работе клапана наблюдаются по причине износа прокладки.

В устройстве регуляторов давления для сжатых газов, применяемых в быту преимущественно для выполнения газосварки и резки металлов, использованы аналогичные конструктивные элементы

Естественно, для восстановления работоспособности клапана придется разобрать корпус редуктора. Подвижность коромыслу обеспечивается путем установки на место смещенных деталей. Если необходимо, производится шлифовка края, мешающего свободному ходу.

Нередко бывает, что все нарушения в работе клапана связаны с всего лишь прохудившейся прокладкой. Из-за нее элементы устройства слегка меняют свое положение, но на функционале такого чувствительного устройства отражаются даже доли миллиметров. «Лечится» посредством установки новой прокладки.

При повреждении торца трубки его надо просто зашлифовать. Если трубка или коромысло серьезно повреждены, то их лучше поменять. Замена производится с применением ремкомплектов, выпускаемых для обслуживания и ремонта газовой арматуры.

Ролик познакомит с рекомендациями по выбору редуктора типа «лягушка»:

Следует помнить, что обследование технического состояния и ремонт арматуры газовых приборов должны производиться работниками газовых служб, занимающихся поставками голубого горючего и обслуживанием оборудования. Однако с простейшими операциями можно справиться самостоятельно. Так бывает, к примеру, если на дачу сложно или невозможно вызвать газовщика.
