Прищепка на палец: что такое пульсоксиметр и поможет ли он выявить covid-19
Благодаря пандемии коронавируса о маленьких приборчиках для измерения уровня кислорода в крови, пульсоксиметрах, узнали почти все жители страны. Если раньше их использовали только медицинские работники, то сейчас любой может купить это устройство и хранить его в аптечке рядом с градусником. «Клопс» выяснил, нужно ли обычному калининградцу иметь пульсоксиметр дома и поможет ли он выявить COVID-19.
Зачем и кому он нужен?
Пульсоксиметры используют для обнаружения скрытой гипоксии — пониженного содержания кислорода в организме. Они нужны при кислородной терапии, после операций, во время наркоза, при острых и хронических заболеваниях лёгких и сердца. В неонатологии — для присмотра за недоношенными новорождёнными.
Здоровому человеку пульсоксиметр не нужен. Но при лечении коронавирусной инфекции в домашних условиях желательно иметь, чтобы своевременно распознать осложнение. До приобретения желательна предварительная консультация врача», — пояснил заведующий кафедрой терапии медицинского института БФУ имени Канта, доктор медицинских наук Роберт Богачёв.
Помогает ли он обнаружить коронавирус на дому?
Врач скорой помощи Иван Скобей рассказывает, что прибор прост в использовании — надевается на палец, просвечивает его насквозь маленьким светодиодом и за несколько секунд определяет уровень кислорода по цвету крови. Если показатель ниже 93%, человек должен быть госпитализирован.
Это несложный прибор в использовании, он похож на глюкометр — прищепка с монитором, которая надевается на палец. Можно держать его дома, но это более актуально, если человек болеет, есть температура, одышка, потеря обоняния. Если есть симптомы коронавирусной инфекции, тогда сатурацию можно определять дома. Если она будет ниже порога, есть показания к вызову скорой и госпитализации», — говорит Иван Скобей.
При этом помочь выявить коронавирус пульсоксиметр не сможет.
Пульсоксиметры не выявляют коронаровирус ни на каком этапе болезни. При коронаровирусной инфекции прибор нужен для выявления осложнения — тяжести поражения лёгких — и решения вопроса о госпитализации. При показаниях пульсоксиметра 90−93% обычно требуется госпитализация, норма сатурации — 95-98%», — говорит Роберт Богачёв.
Врачи скорой помощи и до пандемии коронавируса достаточно активно использовали эти приборы, но сейчас стали делать это ещё чаще.
Это нужно, чтобы определить, например, пневмонию, что сейчас очень актуально. Сейчас скорая приезжает на вызов и пользуется пульсоксиметрами. Так было и до пандемии, сатурацию определяют и при хронических заболеваниях сердца, бронхо-лёгочной системы, астме, при хронической сердечной недостаточности. Раньше это не так часто использовалось, может, раз в смену, а сейчас это практически каждый вызов», — говорит Иван Скобей,
Почему один пульсоксиметр стоит 600 рублей, а другой — 12 тысяч?
Найти пульсоксиметры в Калининграде непросто — их либо нет в наличии, либо осталось несколько штук. Модели разные по цвету, форме и стоимости. Встречаются приборы за 6,5 и 12 тысяч рублей, можно заказать из Москвы за две тысячи или поискать на Aliexpress или Ozon за 600 рублей.
Цена зависит от модели — портативная, стационарная, характера программного обеспечения. В домашних условиях при необходимости достаточно иметь портативный», — пояснил Роберт Богачёв.
Они отличаются по чувствительности, как любой прибор. Принципиально схема работы одна. Ещё они могут отличаться дополнительными функциями: какие-то давление определяют. Некоторые просто удобнее с точки зрения носки. Но по факту они принципиально ничем не отличаются» , — считает Иван Скобей.
Общее число заболевших коронавирусом в области возросло до 6 005 человек. Всего за время пандемии в стране зафиксировано 1 463 306 случаев COVID-19 в 85 регионах.
В каких случаях пульсоксиметр необходим
- Эпидемия коронавируса. Вирус COVID-19 поражает дыхательные пути, и тогда количество кислорода в крови снижается. С помощью данного прибора в домашних условиях можно определить, насколько опасна ситуация и нужны ли срочные меры.
- Дыхательная недостаточность. Помимо коронавируса есть и ряд других заболеваний, которые приводят к дыхательной недостаточности. В таких случаях можно регулярно проводить измерения сатурации.
- Апноэ. Это кратковременные остановки дыхания во сне. Причиной обычно является храп и пр. Апноэ нарушает процесс поступления кислорода в кровь. Чтобы оценить серьезность нарушений, можно воспользоваться пульсоксиметром.
- Инфаркт. После перенесенного инфаркта пациенту нужна реабилитация. В этот период необходимо особенно внимательно следить за самочувствием. Совсем не обязательно постоянно ходить в поликлинику, чтобы сдать анализы и пр. Да это и невозможно, учитывая состояние. А в домашних условиях с помощью пульсоксиметра можно определить сатурацию и пульс.
- Спорт. Когда человек активно занимается спортом или тренировками, ему необходимо убедиться, что организм справляется с физическим нагрузками без ущерба для себя. В этом случае на помощь придет пульсоксиметр.
- Альпинизм. Известно, что в горах атмосферное давление ниже, так как воздух на высоте разреженный. Когда альпинист поднимается на вершину горы, снижается количество кислорода, поступающего в кровь. В этом случае с помощью пульсоксиметра можно контролировать сатурацию и избежать серьезных осложнений.
- Ухудшение самочувствия. Иногда без видимых причин человек чувствует слабость, повышенную утомляемость и пр. Причиной может быть кислородное голодание. Прибор для измерения сатурации позволяет выявить это.
Обратите внимание на то, что результаты, показываемые пульсоксиметром, ни в коем случае нельзя использовать для самостоятельного диагностирования. Необходимо провести комплексное обследование. Также на основании результатов нельзя принимать новые лекарства или менять дозировку назначенных препаратов. Перед этим рекомендуется проконсультироваться с лечащим врачом.
Пульсоксиметр можно купить у нас. Также мы продаем кислородные аппараты (их можно взять и в аренду), ингаляторы, термометры и пр.
Измерение во сне
Ночная пульсоксиметрия нужна при остановках или затруднении дыхания ночью. Такая картина часто встречается при заболеваниях щитовидной железы, ожирении, гипертонии, патологии лёгких и сердца. На фоне таких проблем человек страдает нарушением дыхания во сне, из-за этого на утро ощущается слабость, растерянность, сонливость, плохое настроение, головокружение. Опасность таится в том, что во время сна у таких пациентов может наступить летальный исход.
По описанным симптомам врач подозревает недостаток поступления кислорода во время сна, и для подтверждения подозрений нужен мониторинг.
Проверка степени насыщения О2 ночью происходит с помощью наручных приборов, они используются в стационаре или дома. Такой аппарат состоит из датчика на палец и ремня за запястье, перед сном больной надевает его. Включать устройство не нужно, оно само включается – по 30 000 раз за ночь. Как правило, период проверки длится с 10 часов вечера до 8 часов утра.
Здесь тоже есть свои правила:
Пульсоксиметр и дневник отдаются лечащему доктору. Для точных выводов потребуется пройти дополнительное обследование: УЗИ, анализы, осмотр кардиолога или других специалистов. На основе этих исследований определяют диагноз, и назначают лечение.
Как выбрать пульсоксиметр
Рынок очень чувствительно откликается на запросы потребителя, поэтому найти в продаже пульсоксиметры в самом широком ассортименте не составляет труда. Все приборы примерно одинаковы по функционалу, а основные различия заключены в дизайне и ценовой категории. То есть, по большому счету, выбирать пульсоксиметр для домашней аптечки можно, ориентируясь на свой вкус и кошелек.
Тем не менее мы советуем обратить внимание на следующие моменты при выборе прибора для измерения сатурации в домашних условиях:
- Ищите прибор, к которому прилагается регистрационное удостоверение и/или сертификат соответствия (декларация о соответствии). Наличие документа свидетельствует, что выбранный пульсоксиметр является медицинским оборудованием, а безопасность и надежность его эксплуатации подтверждены рядом обязательных в нашей стране процедур. Такие приборы продаются, как правило, в аптеках или у официальных представителей производителей медицинского оборудования. Они дороже, чем пульсоксиметры из интернета, но отличаются точностью измерений и гарантированным сроком службы. Это то медицинское оборудование для домашнего использования, которому можно доверять. Приборы же без подтверждающих документов более доступны по цене, но грешат неправильными и нестабильными показаниями, быстро ломаются.
- Выбирая между пульсоксиметром с жидкокристаллическим или светодиодным экраном, отдайте предпочтение последнему: он более устойчив к механическим повреждениям.
- Встроенная память – отличная опция, если вам важно отслеживать динамику сатурации и пульса в течение нескольких дней не только у себя, но и у членов своей семьи. При необходимости эта информация может быть очень важной для врача.
- Автоматическое отключение тоже может рассматриваться как преимущество при выборе пульсоксиметра, поскольку позволяет экономить заряд батареи. К слову, на самой батарее тоже лучше не экономить, а покупать товар известных производителей, которые завоевали авторитет на рынке.
Как понимать показания пульсоксиметра
Показатели сатурации 95 – 100% считаются нормой. При этом цифры 99 – 100% практически не встречаются даже у абсолютно здоровых людей. Если на мониторе вашего прибора высвечиваются именно они, измерьте сатурацию повторно либо убедитесь по критериям, приведенным выше, что нет факторов, располагающих к искажению результатов измерений.
Если степень насыщения крови кислородом ниже 95%, это свидетельствует о ранней стадии дыхательной недостаточности и начале гипоксии. Чтобы снизить нагрузку на легкие, облегчить дыхание и улучшить снабжение органов и тканей кислородом, человеку следует большую часть времени проводить в прон-позиции и регулярно контролировать уровень сатурации.
Если результат измерений пульсоксиметра 92%и ниже, состояние человека вызывает опасения и требует медицинского наблюдения. Следует вызвать врача либо бригаду скорой медицинской помощи. До прибытия скорой нужно принять прон-позицию, а если по каким-то причинам это невозможно, обеспечить человеку постоянное нахождение в положении полусидя под углом 60⁰ – 90⁰.
Прон-позиция
Кроме того, портативные пульсоксиметры для домашнего использования оснащены функцией считывания еще одного жизненно важного показателя – пульс. В норме пульс здорового взрослого человека колеблется в диапазоне 60 – 90 ударов. Увеличение частоты сердечных сокращений может быть вызвано физическими нагрузками, стрессом, обусловлено наличием хронических заболеваний сердца и сосудов, а также резким снижением уровня кислорода в крови.
Поскольку частота пульса не является постоянной величиной, для получения достоверных результатов измерения сердечных сокращений рекомендуется проводить несколько раз с интервалом 3-4 минуты.
Как работает пульсоксиметр
Пульсоксиметры бывают нескольких типов:
- стационарные – габаритное оборудование, которое используются в операционных, в отделении интенсивной терапии;
- поясные – портативные аппараты;
- наручные – используются спортсменами (пульсометр);
- напалечные – можно использовать амбулаторно, как и поясные;
- мониторы сна – используются при сбоях дыхательной системы во сне.
Пульсоксиметр – это портативный или стационарный аппарат для измерения индекса сатурации. Он состоит из датчика и монитора. Датчик присоединяют к мочке уха, пальцу или к крылу носа. У датчика есть источник инфракрасного и красного света, эти источники подают два луча, которые проходят через ткань.
Данные быстро обрабатываются и выводятся на монитор пульсоксиметра. Помимо уровня сатурации, аппарат показывает пульс. Некоторые модели регистрируют данные о сердечном сокращении в виде графика и подают сигнал при гипоксии.
Самыми востребованными считаются портативные аппараты, которые пациенты могут использовать дома, ведь они небольшого размера и дают точные данные о насыщенности кислородом крови.
Все пульсоксиметры обладают памятью, полученные результаты можно перенести на компьютер. Это особенно удобно для тех, кто проводит процедуры замеров дома, полученные данные можно принести доктору для контроля.
Для новорождённых применяют неонатальный пульсоксиметр. Это такое же устройство, как для взрослых, но с датчиком-манжеткой, который изготовлен из мягкого материала, крепится к стопе и не мешает ребёнку. Для детей постарше применяют такие же датчики, как взрослым, но меньшего размера.
При выборе собственного пульсоксиметра обязательно нужно посоветоваться с доктором (терапевт, кардиолог). Врач подскажет, какой именно тип аппарата подходит (одноразовый или многоразовый), какие данные пульса можно считать нормальными, а в каком случае необходимо обратиться к доктору. После приобретения нужно ознакомиться с инструкцией.
Можно ли самостоятельно быстро поднять сатурацию?
До приезда скорой помощи и оксигенотерапии больной может принять следующие меры:
1. Сделайте дыхательные упражнения
Сядьте прямо, опустите плечи, выпрямитесь и постарайтесь расслабиться.
Упражнение 1
- Поднимите одну руку вверх и возьмитесь за торшер / перекладину / ручку двери, чтобы зафиксировать положение руки.
- Другую руку положите на диафрагму. Глубоко дышите, приподнимая диафрагму на вдохе.
Упражнение 2
- Продолжайте держать одну руку вверх, другую держите вытянутой вперед.
- На вдохе поворачивайте корпус в сторону вытянутой прямо руки (если поднята левая рука — поворачивайте корпус влево и наоборот).
Упражнение 3
- Глубоко дышите с одной поднятой вверх рукой. Рука зафиксирована на любом предмете (торшер) или стене.
Откройте окна и проветрите помещение.
Лежите до 30 минут на животе.
Важно! Пожилым пациентам ввиду индивидуальных анатомических особенностей лежать на животе нельзя — возможно сдавливание дыхательного органа.
Нет данных, что какие-либо медикаменты способны эффективно повысить у больного коронавирусом сатурацию. Однако при отсутствии индивидуальной непереносимости и наличии в домашней аптечке аспирина, допустимо использование этого препарата.
Прием антикоагулянта аспирина ассоциируется со снижением потребности в механической вентиляции легких и в переводе в отделение интенсивной терапии, а также со снижением смертности пациентов, госпитализированных с COVID-19.
В целом, врачи, работавшие с тяжелобольными пациентами, неоднократно отмечали, что оксигенотерапия, а точнее постоянное пребывание пациента «на кислороде» менее эффективно, чем дыхательные упражнения. Больной должен самостоятельно, под контролем медицинского персонала дышать, «разминая» и стимулируя легкие.
Важно!Выполнение популярного упражнения с «надуванием» воздушных шариков не допустимо при поражении легких КТ-2, КТ-3, КТ-4 и особенно у пожилых пациентов, поскольку поврежденный и перерастянутый легочный матрикс может просто не выдержать нагрузки.
Пульсоксиметрия. правила измерения.
Кислород для людей жизненно необходим, так как требуется всем органам в процессе жизнедеятельности, а мозг и сердце особенно чувствительны к его недостатку. Нехватка кислорода в организме называется гипоксией.
Попав в легкие во время вдоха, кислород связывается в легочных капиллярах с гемоглобином в эритроцитах. Сердце непрерывно перекачивает кровь по всему телу, чтобы доставить кислород к тканям.
Пульсоксиметри́я (оксигемометрия, гемоксиметрия) — неинвазивный метод определения степени насыщения крови кислородом. В основе метода лежит спектрофотометрический способ определения насыщения крови кислородом.
Основу метода пульсоксиметрии составляют два ключевых физиологических явления:
- Способность гемоглобина в зависимости от его оксигенации в разной степени поглощать свет определенной длины волны при прохождении этого света через участок ткани (оксиметрия).
- Пульсация артерий и артериол в соответствии с ударным объемом сердца (пульсовая волна).
Прибор состоит из датчика, имеющего два светодиода, фотодетектора и микропроцессора. Датчик фиксируется на пальце или мочке уха пациента. При прохождении светового потока через кровь оксигемоглобин интенсивно поглощает инфракрасное излучение, а дезоксигемоглобин – красное. Показатель сатурации отражается на дисплее пульсоксиметра (в норме SpO2 = 95-98 %).
Какие показатели отражает пульсоксиметрия?
Обыкновенные пульсоксиметры, рассчитанные на применение в больницах и домашних условиях, могут регистрировать два основных показателя — сатурация (насыщение) крови кислородом и частоту пульса. Во многих случаях уже эта информация дает общее представление о состоянии пациента,
В условную подготовку пациента к пульсоксиметрии входят следующие рекомендации:
- Не употреблять стимулирующие вещества. Любые стимулирующие вещества (наркотические препараты, кофеин, энергетические напитки) влияют на работу нервной системы и внутренних органов.
- Отказ от курения. Курение непосредственно перед процедурой может повлиять на глубину вдоха, частоту сердцебиения, тонус сосудов. Это изменения повлекут снижение насыщения крови кислородом, которое отразит пульсоксиметрия.
- Отказ от алкоголя. Печень ответственна за выработку многих компонентов крови и ферментов. Таким образом, результат пульсоксиметрии будет несколько искажен.
- Не использовать крема для рук и лак для ногтей. В большинстве случаев датчик пульсоксиметра крепится на палец. Использование различных кремов для рук может повлиять на «прозрачность» кожи. Световые волны, которые должны определить насыщение крови кислородом, могут встретить препятствие, что отразится на результате исследования. Лаки для ногтей (особенно синий и фиолетовый цвета) и вовсе делают палец непроницаемым для света, и прибор не будет работать.
Для получения достоверных результатов при использовании пульсоксиметра нужно придерживаться следующих рекомендаций:
- Правильный выбор места исследования. Желательно проводить пульсоксиметрию в комнате с умеренным освещением. Тогда яркий свет не будет влиять на работу светочувствительных датчиков. Интенсивный свет (особенно красный, синий и других цветов) может существенно исказить результаты исследования.
- Правильное расположение пациента. Основным требованием во время пульсоксиметрии является статичное положение пациента. Желательно проводить процедуру лежа на кушетке с минимальным количеством движений. Быстрые и резкие движения могут привести к смещению датчика, ухудшению его контакта с телом и искажению результата.
- Включение и питание прибора. Некоторые современные пульсоксиметры включаются автоматически после надевания датчика. В других моделях аппарат нужно включить самостоятельно. В любом случае, перед использованием пульсоксиметра, нужно проверить уровень зарядки (для моделей на аккумуляторах или батарейках). Исследование может длиться довольно долго, в зависимости от информации, которую хочет получить врач. Если аппарат разрядится до окончания процедуры, ее придется повторить.
- Прикрепление датчика. Датчик пульсоксиметра крепят на часть тела, указанную в инструкции. В любом случае он должен хорошо держаться, чтобы не упасть случайно при движениях пациента. Также датчик не должен слишком сильно зажимать палец или стягивать запястье.
- Правильная интерпретация результатов. Пульсоксиметр выдает результаты в понятном для пациента виде. Обычно это частота сердечных сокращений и уровень насыщения крови кислородом. Однако грамотно интерпретировать результат может только лечащий врач. Он сопоставляет показатели с результатами других исследований и состоянием пациента.
Техника проведения пульсоксиметрии включает следующие этапы: - пациента «готовят» к процедуре, объясняя, что и как будет происходить;
- на палец, мочку уха или другую часть тела (по необходимости) устанавливают датчик;
- аппарат включают, и начинается, собственно, процесс измерения, который длится не менее 20 – 30 секунд;
- аппарат выводит результат измерений на монитор в удобной для врача или пациента форме.
Попутно пульсоксиметры считывают и частоту сердечных сокращений (ЧСС), регистрируя пульсацию сосудов.
Наиболее часто допускают следующие ошибки при проведении пульсоксиметрии: - наличие лака на ногтях;
- неправильное прикрепление датчика (слабая фиксация, плохой контакт с тканями);
- некоторые заболевания крови (о которых не знали до начала исследования);
- низкая температура тела;
- движения пациента во время исследования;
- использование датчиков неподходящей модели (по возрасту, весу и др.).
На точность измерений могут оказывать отрицательное влияние ряд факторов:
- яркий внешний свет и движения могут нарушать работу прибора;
- неправильное расположение датчика: для трансмиссионных оксиметров необходимо, чтобы обе части датчика находились симметрично относительно просвечиваемого участка ткани, иначе путь между фотодетектором и светодиодами будет неравным, и одна из длин волн будет «перегруженной»;
- значительное снижение перфузии периферических тканей ведет к уменьшению или исчезновению пульсовой волны. В этой ситуации увеличивается ошибка измерения SpO2;
- при значениях SaO2 ниже 70% также возрастает погрешность измерений сатурации методом пульсоксиметрии – SpO2. В связи с этим следует отметить, что в практической работе врача терапевтической специальности вероятность столкнуться со значениями SaO2 ниже 70% у пациента крайне мала;
- анемия требует более высоких уровней кислорода для обеспечения транспорта кислорода. При значениях гемоглобина ниже 50 г/л может отмечаться 100% сатурация крови даже при недостатке кислорода;
- отравление угарным газом (высокие концентрации карбоксигемоглобина могут давать значение сатурации около 100%);
- красители, включая лак для ногтей, могут спровоцировать заниженное значение сатурации;
- сердечные аритмии могут нарушать восприятие пульсоксиметром пульсового сигнала;
- возраст, пол, желтуха и темный цвет кожи не влияют на работу пульсоксиметра.
Требования стандартов по пульсоксиметрии устанавливают основную погрешность измерения сатурации в диапазоне (80…99)% равную ± 2%, (50…79)% — ± 3%, для сатурации ниже 50% погрешность обычно не нормируется. Высокая точность пульсоксиметрии для значений сатурации более 80% необходима для надежной дифференциации развития состояния гипоксемии и гипоксии. В этом диапазоне кривая диссоциации гемоглобина имеет малую крутизну (рис.38) и небольшое уменьшение сатурации означает сильное изменение напряжения кислорода в крови, что является предвестником гипоксии. Увеличение допустимой погрешности при низких уровнях оксигенации (менее 80%) является клинически обоснованным, так как в этом диапазоне наибольшей ценностью обладает не абсолютное значение сатурации, а оценка динамики процесса, т.е. изменение сатурации в течение определенного времени.
Требования быстродействия измерений сатурации связаны с тем, что на определенных стадиях ведения наркоза, например, интубации, возможно быстрое развитие эпизодов гипоксемии, которые могут привести к гипоксическим состояниям, чреватым серьезными осложнениями. Реальным требованием анестезиологической практики является длительность процесса измерения и оценки сатурации, составляющая не более 6…10с.
Основные помехи, влияющие на точность измерения сатурации, имеют электрическую, оптическую и физиологическую природу. - Электрические помехи (“наводки”) возникают в усилительном тракте пульсоксиметра в результате влияния внешних электромагнитных полей, создаваемых, в частности, питающей сетью 50 Гц, электрохирургическим инструментом, физиотерапевтической аппаратурой. Подавление помех осуществляется путем частотной фильтрации сигналов, так как полезная информация в ФПГ сигнале сосредоточена, в основном, в диапазоне до 10 Гц, т.е. значительно ниже частотного диапазона помех. Для этой цели используются аналоговые фильтры нижних частот в усилительном тракте, а также цифровая фильтрация, дающая высокую крутизну спада частотной характеристики фильтров.
- Помехи оптического происхождения возникают в случае попадания света от посторонних источников излучения (от хирургических ламп, ламп дневного света и т.п.) на фотоприемник датчика. Под действием данных помех уровень сигнала, снимаемого с фотоприемника, может изменяться, искажая сигнал, обусловленный абсорбцией излучения светодиодов в тканях. Для подавления оптических помех используют метод трехфазной коммутации светодиодов датчика. В первые две фазы коммутации поочередно включаются либо “красный”, либо “инфракрасный” светодиод датчика, в третьей фазе оба светодиода выключаются и фотоприемник регистрирует фоновую засветку датчика, включающую оптические помехи. Напряжение фоновой засветки запоминается и вычитается из сигналов “красного” и “инфракрасного” каналов, получаемых в первые две фазы коммутации. Таким образом, действие фоновой засветки датчика на полезный сигнал ослабляется.
- Коммутация светодиодов с достаточно высокой частотой (намного превышающей частоты оптических помех) позволяет при выделении сигналов различных каналов в усилительном тракте использовать принципы синхронного детектирования, существенно улучшающие соотношения сигнал/шум. Сильная фоновая засветка датчика может стать причиной возникновения искажений в усилительном тракте, поэтому фотоприемник и первые каскады усиления должны обладать линейностью характеристики в большом динамическом диапазоне входных сигналов. Это необходимо для устранения амплитудных искажений переменной составляющей сигнала и подавления перекрестных помех. Ослабление фоновых засветок достигается также конструктивным построением датчика с использованием оптического экранирования.
- Помехи физиологической природы оказывают наиболее сильное влияние на показания пульсоксиметров. К таким помехам можно отнести влияние двигательных артефактов, в том числе и дыхания, непостоянство формы пульсовой волны и снижение ее амплитуды у различных пациентов. Движение конечности с закрепленным на ней датчиком вызывает, например, перераспределение объема крови, находящегося в поле зрения датчика, что дает на выходе фотоприемника помеховый сигнал. Ослабление указанных помех особенно важно при выделении максимумов артериальных пульсаций фотоплетизмографических сигналов обоих каналов.
Возможные источники погрешностей при пульсоксиметрии - Особенность определения уровня оксигенации крови с помощью пульсоксиметра заключается в том, что, в соответствии с принципом действия прибора, в нем производится измерение величины поглощения света, прошедшего через ткани, содержащие артериальные сосуды, в красном и инфракрасном диапазоне и вычисление R — отношения измеренных величин. Значение сатурации определяется по величине R в соответствии с калибровочной зависимостью, устанавливаемой параллельными градуировочными измерениями функциональной или фракционной сатурации у добровольцев с помощью отбора проб крови и их анализа в кюветном оксиметре.
- Показания пульсоксиметра при определении оксигенации крови у пациентов соответствуют градуировочной сатурации только тогда, когда доля дисгемоглобинов у пациентов и у лиц, участвующих в градуировке прибора, совпадают. В большинстве случаев предполагается, что фракция дисгемоглобинов (СОНb, МеtНb) не превышает 2% и ее долей в определении сатурации можно пренебречь. Однако при колебаниях этой фракции показания пульсоксиметра отличаются от величин SaО2функ или SaО2фр, по которым производилась градуировка прибора. Поэтому для более корректного обозначения показаний пульсоксиметров используется термин SрО2, применяемый большинством изготовителей аппаратуры, который подчеркивает возможность ошибок определения сатурации при возрастании фракции дисгемоглобинов.
- Влияние СОНb на показания сатурации определяются спектром его поглощения (рис.40). На волне 940нм СОНb обладает очень низким поглощением и не вносит вклад в общее поглощение. На волне 660нм СОНb обладает поглощением очень близким к поглощению НвО2. Следовательно, показания пульсоксиметра будут ошибочно завышены по отношению к величине SаО2фр. Это может маскировать опасные для жизни состояния с низким значением фракционной сатурации (например, при присутствии во вдыхаемом газе СО). Так при содержании СОНb — 50% SрО2 оказывается равным 95% / 96 /.
- Фракция МеtНb поглощает больше света на волне 940нм чем Нb, но на волне 660нм имеет почти равное с ним поглощение. Это приводит к завышению SрО2 при низких значениях SaО2фр и к занижению показаний при больших значениях. При высоких концентрациях МеtНb SрО2 приближается к 85% (отношение близко к 1) и не зависит от реальной оксигенации артериальной крови.
- Высокий уровень билирубина не оказывает влияние на поглощение света на используемых длинах волн и не искажает показания пульсоксиметра. Однако для кюветных оксиметров ошибки возникают при более низких длинах волн и могут привести к занижению показаний.
- Фетогемоглобин (НвF), имеющийся у новорожденных в первые несколько месяцев после рождения, и Нb имеют очень близкие характеристики поглощения, совпадающие на волне 940нм и различающиеся на несколько процентов на волне 660нм / 87 /. Это требует небольшого уточнения калибровочной зависимости, используемой в приборах фетального мониторинга / 88 /.
- Красящие вещества, вводимые в кровь, оказывают влияние на показания пульсоксиметров. Метилен голубой дает уменьшение величины SрО2, более значительно влияет введение индигокармина, используемого для измерения сердечного выброса.
- Ошибки в определении состояния пациента по данным SрО2 могут возникнуть из-за маскирования снижения величины РО2, которое может наступить прежде, чем начнется значительное падение SрО2. Это обстоятельство объясняется ходом кривых диссоциации НвО2 (рис.38). При больших сдвигах PО2 (в диапазоне выше 60 мм рт.ст.) наблюдаются небольшие изменения SаО2, но если PО2 становится меньше 60 мм рт.ст., малые изменения PО2 приводят к большим сдвигам SаО2 .Поэтому нижняя граница уровня тревожной сигнализации должна быть установлена равной 94%, что соответствует безопасному значению PО2.
- Ошибки могут возникать при низкой тканевой перфузии или выраженной вазоконстрикции вследствие слабости пульсации в месте расположения датчика прибора. Следует отметить, что при выраженной гемодилюции, анемии и кровопотере высокие показатели SpО2 отнюдь не гарантируют безопасный уровень доставки кислорода к тканям, т.к. общая кислородная емкость крови при этом может оказаться недостаточной.
Список литературы:
1.Шурыгин, И.А. Мониторинг дыхания: пульсоксиметрия, капног- рафия, оксиметрия. – СПб.: Невский Диалект; М.: БИНОМ, 2000. – 301 с
2.«Руководство ВОЗ по пульсоксиметрии». Женева, Швейцария. 2009 год. 1- 23;
3.«Базовый курс анестезиолога». Учебное пособие, электронный вариант / под ред. Э. В. Недашковского, В. В. Кузькова. — Архангельск: Северный государственный медицинский университет, 2022 год. 184 — 188.
4. «Стандартизация клинических и неклинических производственных процессов в медицинских организациях, их внедрение и мониторинг» Методические рекомендации, РГП «РЦРЗ», Астана, 2022 год);
5.«Компьютерная пульсоксиметрия. В диагностике нарушений дыхания во сне.» Р.В.Бузунов, И.Л.Иванова, Ю.Н.Кононов, С.Л.Лопухин, Л.Т.Пименов. Учебно-методическое пособие для врачей.
6.Инструкция производителя по эксплуатации прибора «Пульсоксиметр»
26 марта 2021 г.
Пульсоксиметры — как правильно пользоваться пульсоксиметром на палец, сколько измерять; техника использования медицинского пальчикового пульсоксиметра, как использовать (сколько держать) напалечный пульсоксиметр: как снимать показания, порядок и правила
Мы доставляем концентраторы кислорода по Москве в день заказа!(При оформлении заказа в первой половине текущего дня)
Принцип работы портативного пульсоксиметра:
- В устройство прибора входит монитор с подключенным через кабель датчиком.
- Светодиоды датчика посылают две световые волны, которые проходят через капиллярную кровь и ткани.
- Свет частично поглощается в мягких тканях, что зависит от уровня насыщения кислородом гемоглобина.
- Передаваемый свет улавливается фотодетектором, после чего полученные данные анализируются в микропроцессоре.
- По завершении вычислений показатели кислородной сатурации и частоты пульса выдаются на дисплей.

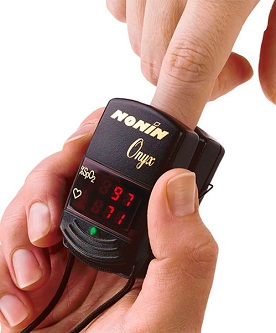

Как пользоваться пальчиковым (напалечным) пульсоксиметром? Датчик следует закрепить на пальце так, чтобы светодиоды располагались на подушечке пальца, а ногтевая пластина была направлена вверх. Для проведения измерений надо нажать на кнопку, расположенную на передней панели.
Техника и порядок использования пульсоксиметра:
- Включить аппарат и дождаться окончания калибровки и самотестирования.
- Открыть зажим датчика-клипсы, и в его отверстие вставить палец до упора.
- Убедиться, что при фиксации датчика отсутствует излишнее давление на ткани, и в то же время датчик не установлен слишком свободно.
- Отрегулировать громкость тревожного оповещения (при необходимости).
Сколько измерять и снимать показания пульсоксиметром? Получить достоверный результат измерений можно после обнаружения оксиметром пульса, поэтому при подсчёте показателей возможна пауза в несколько секунд. При измерении следует дождаться появления на дисплее пульсовой кривой или числового показателя пульса, после чего в течение 10-20 секунд результаты измерений появятся на мониторе.
Правила использования пульсоксиметра:
- Перед началом измерений проверяйте заряд батареи.
- При включении прибора убедитесь, что датчик испускает свет.
- Устанавливайте датчик на чистую кожу.
- Перед измерением удалите маникюрный лак с ногтевой пластины (особенно лак тёмных оттенков).
- Не используйте крем для рук, т.к. он влияет на «прозрачность кожи».
- Проверьте температуру тела пациента и исключите движения во время процедуры, чтобы обеспечить получение качественного сигнала.
- Датчик необходимо периодически очищать от пыли и беречь детектор от попадания прямого яркого света.
Как правильно использовать и сколько держать пульсоксиметр? Излучатель и фотодетектор датчика должны быть расположены напротив друг друга. Продолжительность измерения составляет от 10 до 20 секунд, в зависимости от модели прибора.
На нашем сайте можно посмотреть обучающее видео о правилах пользования пульсоксиметрами наиболее популярных ТМ (Армед, Окситест, ChoiceMMed и др.).
