«Основные причины поломок редуктора и факторы, приводящие к его неисправности. Кроме того, идентификация конкретных компонентов в коробке передач это может вызвать технические проблемы»

Предназначение кислородного редуктора

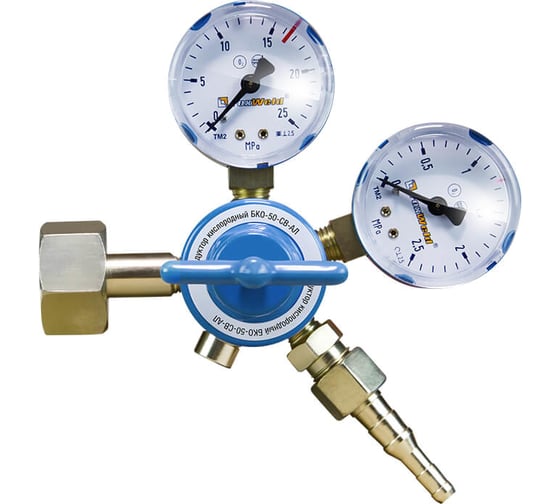

Редуктор кислородный, фото которого вы можете видеть в нашей статье, предназначен для обеспечения равномерного потока газа независимо от перепада давления в газопроводе или баллоне. Это очень важный элемент для газобаллонного оборудования. По его устройству судить можно о работоспособности всей системы. Если его не установить, то возможно возникновение так называемого эффекта запирания. Это означает, что расход газа достигнет критических показателей, и его скорость истечения будет равна скорости звука. Сила достигнет такого значения, что баллон станет прыгать в разные стороны.

Зачем применяется газовый редуктор

В любом сосуде газ находится под высоким давлением. Это упрощает его транспортировку и эксплуатацию. Однако, к потребителю, будь то плита, котел, сварочное или газопламенное оборудование, он должен поступать под низким давлением. Для такого преобразования существует специальное механическое устройство – газовый редуктор.

На рисунке изображена схема внутреннего устройства

Возьмем, к примеру, пропан-бутановую смесь. Для того, чтобы ее хранить в жидком состоянии, создается давление порядка 16 бар. Вместе с тем, потребителю, в большинстве случаев, достаточно несколько десятков миллибар. Кроме того, выходное давление должно поддерживаться на определенном уровне в процессе опустошения резервуара. Именно для таких целей необходим редуктор. Любая баллонная установка оснащена подобным устройством, без которого невозможна ее безопасная эксплуатация, вне зависимости от того, используется она в промышленных или бытовых целях. Больше узнать о работе газобаллонного оборудования можно в статье: эксплуатация баллонных установок в автономной системе газоснабжения.

Область применения

Редуктор кислородный применяется в различных отраслях:

• При проведении газосварочных работ для стабильной подачи и поддержания давления газа, что важно для правильного техпроцесса.
• В медицине для равномерного поступления и регулирования давления кислорода, который подается пациентам.
• В подводных аппаратах и самолетах для обеспечения кислородом пассажиров. В данном случае кислородный редуктор необходим для снижения и контроля давления подачи газа.

Кроме того, существуют и иные области применения редукторов кислородных, но во всех случаях их принцип одинаков: устройство осуществляет регулирование подачи кислорода. Как правило, такие приборы производят по ГОСТ 6668-78, согласно которому редукторы подразделяются на:

• баллонные;
• сетевые;
• универсальные;
• рамповые;
• центральные.

Также различают редуктор кислородный прямого и обратного действия. Рассмотрим их особенности.

Применение оборудования для разных типов газа

По виду редуцируемого газа редукторы делятся на следующие типы:

• ацетиленовые;
• водородные;
• кислородные;
• пропан-бутановые;
• метановые.

Вместе с тем, все варианты можно условно разделить на устройства для горючих и негорючих газов. Баллоны с горючей газовой смесью имеют левую резьбу, тогда как емкости для инертных газов и кислорода оснащены правой резьбой. Это сделано для того, чтобы предотвратить случайное присоединение редуцирующего элемента, предназначенного, например, для метана, к баллону с кислородом. Кстати, больше информации об автономной газификации Вы найдете в этом разделе.

Для сжиженных углеводородных газов устройство газовых редукторов может иметь одну конструктивную особенность. С целью предотвращения замерзания газа на выходе, корпус приспособления выполняется с развитым оребрением.

На долговечность работы редуктора большое значение оказывает качество газа. Поэтому заправку резервуаров необходимо осуществлять у надежных , где помимо хорошего обслуживания можно получить профессиональную консультацию по работе с любым газовым оборудованием.

Оборудование, применяемое для понижения давления кислорода на выходе из сосуда для его хранения до рабочего, и поддержания его на необходимом уровне называют редуктором.

Для каждого типа технического газа, применяемого в промышленности и быту, существуют свои конструкции оборудования, для углекислого газа один тип, для ацетилена другой, для кислорода третий.

Характеристики и конструктивные особенности

Самым наилучшим образом себя зарекомендовали редукторы обратного действия. Они имеют рад достоинств (компактность, надежность) и отличаются достаточно простой конструкцией. Устройство состоит из 2 камер: одна из них – с высоким давлением газа, вторая – с рабочим. Между этими камерами расположен специальный клапан. От степени его открытия зависит давление в рабочей части. Каждый редуктор оснащен двумя манометрами: первый предназначен для показания давления газа, который поступает из баллона, другой показывает рабочее давление, которое поступает на горелку.

Все основные технические данные редуктора указаны в его маркировке. Так, сетевые устройства обозначены буквой «С», рамповые – «Р», баллонные – «Б». Также указана пропускная способность. Например, кислородный редуктор БК050-4 обладает пропускной способностью 50 м³/ч.

Баллоны для хранения и транспортировки кислорода

Баллоны с кислородом должны быть изготовлены согласно ГОСТ 949-73. Он предусматривает объемы 50, 40, 10 и 5 литров. Этот ГОСТ предусматривает и то, какое должно быть давление в кислородном баллоне. Если объем баллона 40 литров, а такие баллоны используются наиболее часто, рабочее давление может быть 150 и 125 атмосфер. Это давление измеряется при температуре +20 ° Цельсия. Оно может меняться в зависимости от температуры окружающей среды.

Пример изменения давления в кислородном баллоне:

Давление, которое может выдерживать баллон, зависит также от вида стали, из которой он изготовлен. Это может быть легированная сталь или углеродистая.

Если рассматривать вес кислородного баллона, он от температуры не зависит. 5 литровый баллон весит 5,8 кг, 10 литровый весит 15 кг, 40 литровый весит 77 кг, 50 литровый весит 95 кг. Естественно ГОСТ предусматривает и более маленькие объемы баллонов, которые применяются в медицине. При необходимости можно посмотреть в ГОСТе.

Высота баллона и толщина его стенки зависит от его объема и применяемого металла. По конструкции:

• 1 – опорный башмак;
• 2 – корпус;
• 3 – кольцо горловины баллона;
• 4 – вентиль;
• 5 – предохранительный колпак на вентиль.

Если идет речь о баллонах с кислородом для медицинских целей, их можно применять не только в стенах больницы, в машинах скорой помощи, но и индивидуально, по показаниям врача. Обычно это баллоны емкостью 4 литра, но есть и меньшие объемы. Есть сменные баллоны, есть одноразовые, например Atmung 12L. Или могут быть другие производители.

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:

Доставка подшипников по РФ и зарубежью.

Каталог подшипников на сайте

Внимание покупателей подшипников

Прежде всего следует проверить на манометрах положение стрелок – они должны быть на нулевом значении. Также нужно убедиться в том, что закрыт клапан, для чего проверяют регулировочный винт – вывернут он или нет. Далее подсоединяется к редуктору шланг, открывается на горелке вентиль и регулируется нужное давление в рабочей камере.

Перед самой работой проверяется герметичность всех соединений. Для этого вентиль горелки закрывается, и выкручивается регулировочный винт. Если при этом стрелка манометра рабочего давления поднялась вверх и остановилась, значит, герметичность обеспечена. Еще утечку в редукторе можно проверить при помощи мыльной пены. Для этого ее наносят на отверстие штуцера. Если образовались пузыри, это говорит о наличии утечки, а их отсутствие свидетельствует об исправности кислородного редуктора и его герметичности.

Что еще следует знать при работе с редуктором?

Во всех отраслях промышленности важно соблюдение правил техники безопасности, особенно при выполнении газосварочных мероприятий. Строго запрещается работать с кислородным редуктором без входного фильтра. Человек, который пользуется таким устройством, обязательно должен следить за чистотой всех деталей, имеющих контакт с кислородом. Они должны быть тщательно обезжирены и очищены. Масляные пятна способны привести к возгоранию. При подаче газа запрещено быстрое открывание вентиля редуктора. Также нужно помнить, что стандартный кислородный редуктор предназначен для использования при температуре в пределах -25 +50 градусов. При соблюдении таких несложных правил устройство будет функционировать исправно.

Опасные факторы и меры безопасности

• кислород не токсичен, сам по себе не взрывоопасен и не горюч, однако является сильным окислителем и активно поддерживает горение различных материалов, в особенности органических и других горючих веществ; поэтому для работы в соприкосновении с кислородом должны применяться только разрешенные для этого материалы;
• при контакте сжатого кислорода под давлением более 30 кгс/см2 с жирами и маслами происходит их мгновенное окисление, сопровождающееся выделением теплоты, что может привести к их воспламенению, а при определенных условиях – к взрыву; в связи с этим при работе с кислородом необходимо следить, чтобы баллоны, оборудование и одежда персонала не имели следов жиров и масел;
• такие вещества как дерево, уголь, бумага, асфальт и др., пропитанные жидким кислородом, способны детонировать;
• во избежание пожаров содержание кислорода в воздухе рабочих помещений не должно быть больше 23% по объему; помещения, в которых возможно превышение объемной доли кислорода, должны оснащаться вытяжной вентиляцией и средствами контроля воздуха; в таких помещениях необходимо ограничивать пребывание людей и исключать присутствие легковоспламеняющихся веществ;
• после нахождения в среде с повышенным содержанием кислорода запрещается приближаться к огню, курить, необходимо проветрить одежду в течение 30 минут;
• жидкий кислород поражает слизистую оболочку глаз, а при попадании на кожу вызывает обморожение ткани; отбор проб сжиженного газа должен производиться в защитных очках и рукавицах;
• баллоны и трубопроводы, предназначенные для транспортирования кислорода, нельзя использовать для хранения и транспортирования других газов; необходимо применять меры для предотвращения загрязнения баллонов маслом, их соударений, падений, а также нужно предохранять их от нагревания источниками тепла и атмосферных осадков.

Применение при сварке и резке

Кислород – важнейший газ для сварки и резки. При сжигании горючего газа в воздухе образуется пламя с температурой не более 2000°C, а в технически чистом кислороде она может превышать 2500–3000°C. Именно такая температура пламени практически пригодна для сварки многих металлов.

При газопламенной обработке обычно используется кислород с объемным содержанием 99,2–99,5% и выше. Для неответственных видов газовой сварки, пайки, поверхностной закалки и других способов нагрева газовым пламенем может применяться кислород чистотой 92–98%.

Для сварки и резки используют кислород в газообразном виде, поступающий от баллона, газификационной установки (СГУ-1, СГУ-4, СГУ-7К, СГУ-8К, ГХ-0,75, ГХК-3 и др.) или автономной станции (КГСН-150, К-0,15, К-0,4, К-0,5 и др.). При значительных объемах потребления кислород безопаснее и экономически целесообразнее хранить и транспортировать в жидком, а не газообразном виде, несмотря на неизбежные потери при испарении сжиженного газа.

Превращение жидкого кислорода в газообразный осуществляется в газификационных установках – насосных или безнасосных. Примером насосной установки может служить стационарная установка СГУ-1, предназначенная для газификации непереохлажденного кислорода и наполнения реципиентов и баллонов под давлением до 240 кгс/см2 (24 МПа).

Наряду с процессами газопламенной обработки кислород также применяется:

• в качестве вспомогательного газа при лазерной резке ряда материалов;
• при кислородной резке с поддержкой лазерным лучом;
• в качестве плазмообразующего газа при плазменной резке;
• при резке копьем;
• для добавки в небольших количествах к защитному газу (аргону, углекислому газу) при дуговой сварке некоторых сталей, металлов (в целях повышения производительности, предотвращения пористости и т. п.).

Надежный и удобный баллон кислородный новый!

Баллон кислородный новый создан для транспортировки и хранения газообразного вещества.

Стоит отметить, что баллон кислородный новый является классическим типом концентратора химического элемента. Человечество использует специальную емкость на протяжении нескольких десятилетий. Даже ведущие европейские страны продолжают применять такой тип оборудования.

В настоящее время на российском рынке представлен богатый ассортимент кислородного оборудования для бытового, промышленного и клинического использования. Аквалангисты всегда применяют баллон кислородный новый при погружении под воду, мастера во время сварочных, работ, стоматологи при лечении зубов и т. д.

Баллон кислородный новый выполняет широкий спектр серьезных задач в каждой из этих сфер. Именно поэтому к его изготовлению применяется ряд важных требований. Такой тип баллонов производят из цельнотянутых труб с обжатием горловины и днища.

Сорт легированных и углеродистых сталей может быть различным. Чем крепче материал, тем больше емкость сможет выдержать максимальное давление. В конструкции сосуда предусмотрен специальный клапан высокого давления, который обеспечивает эффективное распределение кислорода.

Владелец оборудования должен помнить о повышенной взрывоопасности и пожароопасности нового кислородного баллона. В стандартной емкости давление химического элемента достигает 200 атмосфер.

Для того чтобы не допустить чрезвычайной ситуации, каждый должен выполнить ряд требований.

В первую очередь мастер должен пройти курсы безопасности по использованию специализированного оборудования подобного вида. Заполнять баллон кислородный новый можно только в официальных компаниях, имеющих профиль и все необходимые лицензии.

В процессе эксплуатации необходимо грамотно ухаживать за сосудами: постоянно контролировать уровень замасленности, а также выполнять обезжиривание поверхностей спиртом.

Отечественные и зарубежные производители специализированных емкостей дают высокую гарантию качества. Тем не менее, перед покупкой такого важного оборудования владельцу необходимо попросить вскрыть новый кислородный баллон, чтобы убедится в его надежности. Покупатель вместе со специалистами осматривают внутреннюю поверхность баллона.

В широком ассортименте продукции каждый найдет баллон кислородный новый!

Ремонт редуктора своими руками

Ремонт редуктора на примере кислородного БКО-50. Производится только не загрязненными руками.

Первым делом обратите внимание на состояние уплотнения на штуцере ввода газа и наличие фильтроэлемента ЭФ-2, который оберегает узел редуцирования от попадания сора, окалины, всевозможных частиц мелкой фракции.

Перед установкой фильтра (кладут узкой частью навстречу потоку газа) снимите штуцер входной и уплотнительную прокладку. Последняя должна быть выполнена из материалов, пригодных для работы в контакте с кислородом (полиамид, фторопласт, паронит). На ее поверхностях не должно быть расслоений и трещин. Затяните сапун. Фильтроэлемент ЭФ-2 после затяжки не должен люфтить.

Далее нужно присоединить редуктор к источнику подачи сжатого воздуха или азота. Другими газами производить проверку категорически не рекомендуется.

Обратите внимание на манометры, они должны быть исправны, проверте, чтобы стрелка, указывающая на показания, была на нуле. Приборы должны быть повернуты к рабочему так, чтобы он мог считывать с них информацию о показаниях. Для установки манометров применяются полиамидные прокладки. Подайте на вход min давление (для каждого редуктора оно свое, для БКО- 50 — 30 атм.).

При этом может появиться проблема стравливания газа, из-за отсутствия герметичности соединения редуцирующего узла и клапана при выкрученном задающем винте. Для устранения данной неполадки необходимо выполнить замену редуцирующего узла. Для этого понадобится спец.ключ, которым откручивается корпус редуктора.

Далее уберите толкатель, выкрутите седло при помощи накидного ключа. Обратите внимание на наличие забоин на запорной части клапана. Извлеките редуцирующий клапан (смотрим его на отсутствие повреждений), затем пружину (на ней не должно быть следов коррозии, слущивания покрытия).

Замените бракованные детали. Соберите редуктор.

Проверку можно производить при неполной сборке, после затяжки накидным ключом седла клапана. Герметичность проверятся путем нанесения мыльного раствора. Если пузыри не появляются, сборку можно продолжить.

Проверка исправности полностью собранного редуктора проводится с помощью крана с расх. шайбой. Для БКО-50 расходная шайба имеет диаметр 2,8 мм. При полностью открытом вентиле расходной шайбы нужно установить рабочее давление 12,5 атм, после чего закрыть вентиль шайбы и контролировать повышение давление на манометре низкого давления (не более 3,75 кг от max рабочего).

Проверка предохранительного клапана

Предохр. клапан должен открываться при при давлении от 16, 5 кг до 25 кг. Прверте так ли это: на отверстие клапана нанесите мыльный раствор, а второе отверстие закройте пальцем. Если клапан не открылся, его нужно отрегулировать. Если давление нужно увеличить – пробка клапана закручивается, если нужно сделать, чтобы он открывался раньше – пробка выкручивается. После регулировки предохранительного клапана пробка кернится и ставится отметка краской для того, чтобы настройка не сбилась.

Редуктор исправен, можно продолжить его эксплуатацию.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Ремонт кислородного редуктора своими руками

Тому, кто будет говорить, что я опять пишу не по теме Клуба, я с удовольствием отвечу — данный редуктор служит для подачи углекислоты в полуавтомат и потому его поломка делает любого “Кулибинца” безруким, а раз так, то предлагаю Вашему вниманию небольшую (по моим графоманским меркам) статейку о том, как я “утёр нос” конструкторам из “Донмета”.

Для начала немножко вернусь назад в будущее, простите в прошлое.

Я довольно-таки долго обходился без п/автомата, обходясь электродной сваркой, а для работы с бляхой — автогеном.Но вот этой весной был поставлен перед необходимостью сварить бак на полторы тонны воды из металла “четвёрки”.Попытка варить электродом потерпела фиаско — на первом же шве вылезла куча дыр.Прикинув стоимость карбида, я отказался и от автогена — чтоб такой металл сварить, нужно полную бочку.

Почесав “репу”, понял, что довольно психологических эксцессов, довольно переживаний и самокопания. Пора начать трудовую буржуазную жизнь и перейти в управдомы “полуавтоматчики”.

Поскольку у меня всё-таки хватило ума не бежать вприпрыжку в ближайший газетный киоск за вышеупомянутым “девайсом”, то я почитал отзывы “счастливых” покупателей.Их “эпитеты” о продукции, выпускаемой братьями нашими меньшими по разуму, подсказали мне, что лучше уж самому сделать, по крайней мере получишь то, что хочешь, а не то, что сгорит уже через 15 минут.

Аппарат получился что надо — пусть кто-нибудь из “аксакалов” — полуавтоматчиков расскажет, много ли они видели в магазинах аппаратов, способных три часа без переыва варить проволокой 1,2 мм и всё это за каких-то 8 000 грн.

О своём п/а расскажу в отдельной статье, а пока что вернусь к редуктору.

Я страшно не люблю лепить из “Г” конфетку, применяя всякое старьё.Вот и для п/а купил новый редуктор УР-6ДМ за 348 грн.Перед этим мне на рынке “Торпедо” заломили цену в 400 грн за старый советский кислородный редуктор времён Очаковских и покоренья Крыма.Я немного удивился и здраво рассудил, что лучше всё-таки купить новый редуктор 2016 года выпуска, чем своего ровестника.

Никаких нареканий в своей работе он не вызвал до тех пор, пока я случайно не зацепил ногой за шланг.Сам баллон стоял около стены, привязанный проволокой к кирпичу, но на мою беду кирпич рассыпался и баллон брякнулся об бетонный пол.

Как известно, в этом случае срабатывает Закон Мерфи, о потому удар пришёлся на редуктор.Последствия были плачевны — обломался подсоединительный штуцер и манометры всмятку.

За манометрами я особо не горевал, тот, который показывает выходное давление, не особо нужен, поскольку оно настраивается на минимум, обеспечивающий качественный шов, а входной всегда показывает 42 атм независимо от количества налитой углекислоты.

Не хотелось кидать работу на полдороге из-за таких пустяков, а потому я снял с кислородного баллона (своего, а не чужого) редуктор и доварил бак.

Многие удивляться — зачем было покупать ещё один редуктор, раз был кислородный?

Ну на это были две причины:Первая и основная — не люблю переставлять что-либо с одного места на другое, лучше уж купить два и иметь спокойствие.Вторая — данная сумма не такая уж крупная, чтобы крохоборничать.В конце-концов, я Вам не какой-то вечно жалующийся на безденежье “бордюрщик” или “бомбила”, а вполне успешный львовский таксист и такие вещи могу купить сам, не спрашивая разрешения у тёщи, тьфу ты, чёрт, у жены.

Но вот сейчас, в октябре месяце, решил, наконец, поменять пороги.Как всегда это бывает, летом времени не нашлось, а тянуть дальше уже некуда.

Поскольку к работе люблю готовиться основательно, то понимал, что одновременно может быть нужен и автоген и п/а, что и случилось.Значит нужно отремонтировать редуктор. Для начала высверлил заломыш и прогнал резьбу, оказалась М12.

Далее снял фильтр со штуцера, вкрутил туда шпильку М10х1, найдённую в широких штанинах, зажал шпильку в патрон дрели, которую закрепил в тисках.Потом включил дрель и при помощи “болгарки” сточил штуцер до 12 мм — кАлхозный токарный станок.

Нарезал резьбу М12 и через сантехническую ленту вкрутил штуцер на место.

Мой постоянный критик TryLyaLyaS смеялся в www.drive2.ru/c/455569999659008960/,зачем, мол в гараже такая лента?Как видите, пригодилась.

Поключил редуктор, открыл кран — всё в порядке, 30 секунд — полёт нормальный.Выкручиваю винт, а редуктор “травит”!

Что за чёртовщина, вроде бы всё продул?

Поскольку никогда редукторов не разбирал, то зову на помощь интернет.

Уразумев, что к чему, нахожу, опять таки в штанинах, подходящее кольцо, просверливаю в нём отверствие, вставляю вороток и откручиваю крышку.

На седле клапана видны латунные опилки. Ничего страшного, мой компрессор, хоть и со смешной производительностью (50 л/мин), но с поставленной задачей справился хорошо.

Разбираю, беру лупу и тщательно рассматриваю.Вижу мелкие опилки, въевшиеся во фторопластовое седло клапана.

Проведя в глубоких раздумьях три дня и три бессонные ночи, я задал себе простой вопрос — а не попробовать ли подложить на седло клапана кусок резины?

Сказано-сделано. Высечкой на 8 вырезаю аккуратное колечко из миллиметровой маслостойкой резины, которое точь-в-точь входит в гнездо, собираю — редуктор молчит!

Уже веселее, но возникает новая проблема — при повороте регулировочного винта газ не идёт.

А может пружина слишком сильная?

Не вопрос — нахожу послабее и — Ура, заработало!

Перед окончательной сборкой смазываю резьбу крышки маслом, а то заметил, что латунный корпус начал ”жрать” алюминиевую крышку, только этого мне не хватало.

Внимание:Такая смазка недопустима для кислородного редуктора — может произойти взрыв!

И ещё напоследок:Недавно менял баллон в пункте приёма металлома и узнал от работников, режущих металл, весьма ценную информацию — редукторы Донмет никуда не годятся, пару месяцев интенсивной работы и на помойку.

Так что не ведитесь, подобно мне, на “Виготовлено в Україні”, а ищите “Сделано в СССР”!

Ремонт редуктора от баллона с углекислотой, что может быть проще и как отремонтировать его своими силами?

Мой редуктор подтравливал углекислоту через клапан, причем болезнь его была с «детства», то есть еще новым он немного «пропускал» правда, совсем немного. С течением времени болезнь прогрессировала и этим омрачала мне работу на сварочном полуавтомате.

Наконец, настал тот день, когда мириться с этим было уже не возможно. За пару минут значения на манометре росли в разы. Было два выхода, либо ехать в магазин за новым редуктором, причем не факт, что новый будет отличного качества, либо все же попытаться починить старый. Поэтому, я решил реанимировать старый, тем более, я уже ничего не терял.

Ремонт редуктора по порядку

Начинаем, конечно с разборки. Снял с баллона редуктор.

Закрепил его в тисках, разводным ключом довольно легко открутил большую накидную латунную гайку, снял в сборе верхнюю часть редуктора, в сборе с пружиной задающей, мембраной и регулирующим винтом.

Далее применил головку и ключ с трещоткой, с усилием откручиваем корпус клапана. На фото показано стрелкой черного цвета. Все нужные «запчасти» находятся в нем.

После чего, фактически от руки разбираем корпус клапана. Для нас представляет интерес сам клапан, на фото показан стрелкой красного цвета.

Обычно через соединение «седло – клапан» и уходит газ. Их надо притереть друг другу. Способов тому масса, я притирал на «коленке» с помощью древнего зубного порошка и воды, покручивая клапан в седле. Промыл от остатков порошка, просушил.

Сборка в обратной последовательности.

Корпус клапана в сборе, прикручиваем к редуктору с усилием, не оставляя ни малейшего шанса утечке. Накручиваем на баллон, проверяем.

И, о чудо, заработало! Мой редуктор обрел вторую, причем полноценную, жизнь. Газ травить, наконец, перестал. Теперь, меня от работы подобная мелочь не отвлекает.

Если и вы решили, что нужно идти за покупкой нового редуктора, не спешите, возможно и у вас получится отремонтировать его. Ничего трудного и сверхъестественного собрать – разобрать углекислотный редуктор не представляет. Всё просто, как пять копеек. И снова, ремонт кузова не будет вызывать головняка!

Этот веб-сайт использует собственные и сторонние файлы cookie для анализа и улучшения своей работы.

Продолжая просматривать его, вы принимаете правила его использования. Подробнее.

Политика конфиденциальности персональных данных

Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую Интернет-сайт «Сам Автомастер», расположенный на доменном имени sam-avtomaster.com, может получить о Пользователе во время использования нашего сайта.

Настоящая Политика конфиденциальности применяется только к сайту «Сам Автомастер». Сайт гарантирует, что не приведет к повреждению компьютера Пользователя или заражению его вирусами.

Администрация сайта не проверяет достоверность персональных данных, предоставляемых Пользователем при отправке им электронного сообщения.

Идентификация посетителей

Для просмотра информации на сайте Sam-Avtomaster.com не требуется регистрация с указанием личных данных. Когда Пользователь заходит на наш сайт, никакая личная информация не собирается. Возможно просматривать сайт анонимно.

Электронная почта

Персональные данные, разрешённые к обработке в рамках настоящей Политики конфиденциальности, предоставляются Пользователем путём заполнения контактной формы, формы заказа и формы добавления комментариев на сайте и может включать в себя следующую информацию:

• ФИО Пользователя;
• Адрес электронной почты (e-mail);
• Почтовый индекс и адрес;

Куки (Cookie)

Когда Пользователь посещает сайт, на его компьютер отправляются один или несколько файлов cookie. Это небольшой файл, в котором содержатся наборы символов и который позволяет идентифицировать браузер Пользователя. Мы используем файлы cookie, чтобы повысить качество своих услуг путем сохранения пользовательских настроек и отслеживания тенденций в действиях пользователей, например, при выполнении поиска или показа рекламы. Большинство браузеров изначально настроены так, чтобы принимать файлы cookie, однако Пользователь может полностью запретить использование файлов cookie или настроить показ уведомлений об их отправке. Однако без файлов cookie некоторые функции сайта могут работать некорректно.

Протоколирование

На этом сайте ссылки могут быть в таком формате, который позволяет отслеживать, пользуются ли ими посетители. Эта информация используется для повышения качества нашей рекламы.

Изменения в политике конфиденциальности

Администрация сайта вправе вносить изменения в настоящую Политику конфиденциальности без согласия Пользователя.

Новая Политика конфиденциальности вступает в силу с момента ее размещения на сайте Сам Автомастер, если иное не предусмотрено новой редакцией Политики конфиденциальности.

Все предложения или вопросы по настоящей Политике конфиденциальности следует сообщать Администрации сайта через страницу КОНТАКТЫ.

Re:Ремонтируются ли кислородные редукторы? попал кусок говна под клапан – он и начал травить не закрываясь. Все разобрать, посмотреть, почистить, собрать. К некоторым редукторам даже прилагается запасной клапан, точнее та хренбь с резиночкой что собственно и перекрывает дырку.

Редуктор для кислородного баллона. Устройство и принцип работы

Устройство и принцип работы кислородного редуктора

Прямое назначение редуктора – обеспечивать постоянное соотношение между входным давлением газа из баллона и выходным, рабочим, которое поступает на сварочную горелку.

Простейший кислородный редуктор состоит из следующих элементов:

• Запорной пружины.
• Впускного клапана.
• Толкателя.
• Мембраны.
• Нажимного диска.
• Нажимной пружины.

Впускной клапан является наиболее ответственным узлом кислородного редуктора. Он постоянно находится под влиянием двух усилий, действующих в противоположных направлениях. Одно из них создаётся исходным давлением кислорода, который находится в баллоне. Это давление стремится отжать запорную пружину вверх, и пропустить газовый поток к толкателю. Вместе с тем второе давление, от мембраны препятствует этому. В результате камера пониженного давления всегда поддерживается равновесие усилий, которые создаются запорной пружиной и мембраной, что обеспечивается настройкой редуктора. В принципе, устройство схоже с ацетиленовым редуктором.

Кислородный редуктор работает в следующей последовательности. При попытке поднять тарелку запорного клапана вверх сила, передаваемая на мембрану от нажимной пружины, стремится воспрепятствовать этому. Если рабочее давление кислорода уменьшить, то нажимная пружина начинает перемещаться вверх и перемещать в том же направлении мембрану. Толкатель преодолевает сопротивление запорной пружины и открывает входное отверстие для прохода газа, находящегося в кислородном баллоне. Расход кислорода соответственно увеличивается. И наоборот, при возрастании рабочего давления оно воздействует на толкатель, тот движется вниз, и производит перекрытие части входного отверстия. При правильно отрегулированном кислородном редукторе между этими двумя процессам постоянно поддерживается динамическое равенство.

Регулировка кислородного редуктора заключается в том, что силу натяжения нижней, нажимной пружины можно изменять. В большинстве случаев для этого используется винт с мелким шагом резьбы. Если этот винт вывёртывается, то натяжение пружины ослабевает, а рабочее давление кислорода снижается. При вворачивании винта давление увеличивается.

В комплект обычных редукторов, которые требуются для выполнения газосварочных работ входят два манометра. Один из них контролирует давление на входе в редуктор, а второй – давление после редуцирования.

Конструктивно кислородные редукторы производятся двух исполнений – прямого и обратного. В редукторах прямого давления исходный кислород, который поступает из баллона, стремится открыть клапан, а в редукторах обратного действия – закрыть его, прижав толкатель к седлу.

Зависимость давления кислорода в баллоне, который снабжён редуктором, изменяется по параболической зависимости: оно максимально в начальный период, а со временем понижается до уровня рабочего давления сварочного процесса (в таком случае редуктор фактически уже и не требуется). На практике редуктор обратного действия оказывается более работоспособным, поскольку может обеспечивать постоянство значений рабочего давления (независимо от исходного давления кислорода в баллоне) до полного опоражнивания баллона. В то же время кислородный редуктор прямого действия при полупустом баллоне рабочее давление понижает, поскольку нарушается соотношение сил, действующих на толкатель. Поэтому такие устройства нуждаются в постоянной регулировке сварщиком.

Виды и характеристики. Редуктор БКО 50-4 и БКО 50-5

Корпуса газовых редукторов внешне однотипны, поэтому при изготовлении их окрашивают в определённые цвета (для кислородных редукторов это голубой цвет).

ГОСТ 13861 предусматривает следующие исполнения кислородных редукторов:

• Баллонные, типа БКО, БКД и БПО.
• Сетевые, типа СКО, САО, СПО, СМО.
• Универсальные (У).
• Рамповые (РКЗ, РАД, РПД).
• Центральные (ЦКЗ).

Основной технической характеристикой кислородного редуктора является его пропускная способность и значение рабочего давления газа в баллоне. Например, кислородный редуктор типа БКО 50-4 означает, что агрегат предназначен для подключения к баллону с кислородом, является одноступенчатым, и рассчитан для пропускной способности до 50 м³/ч при рабочем давлении газа 4 атмосферы. Соответственно, для кислородного редуктора БКО 50-5 допустимое значение рабочего давления составляет 5 атмосфер. Именно редукторы типа БКО чаще всего и применяются для индивидуальных постов газосварки.

Дополнительными эксплуатационными особенностями кислородных редукторов являются:

• Число ступеней редуцирования. Выпускаются одноступенчатые устройства, регулятором давления в которых выступает либо пружина, либо иной узел, и двухступенчатые, где регулирование давления происходит постепенно, при помощи промежуточных пневматических камер. Двухступенчатые редукторы обеспечивают более надёжную работу сварочного поста в условиях низких температур, более стабильны по своим характеристикам, но отличаются конструктивной сложностью и, следовательно, увеличенной ценой;
• Способ присоединения. Используется накидная гайка, а не хомут, поскольку взрывоопасность кислорода требует особых требований к герметичности;
• Климатическое исполнение. Требование к надёжности работы регулятора тока особенно возрастают, когда газосварка ведётся не только при низких температурах, но и с большими объёмами. При больших расходах давление кислорода быстро снижается, что сопровождается увеличением объёма газа, остающегося в баллоне. Этот физический процесс ускоряет охлаждение газа и редуктора, в результате устройство может потерять работоспособность.

Правила безопасной эксплуатации

Учитывая взрыво- и пожароопасность кислорода, такие изделия согласно нормам ГОСТ 12.2.008-75 должны периодически подвергаться тщательному регламентному обслуживанию. Применительно к кислородным редукторам типа БКО 50-4 и БКО 50-5 правила обслуживания включают в себя:

• Проверку хода регулирующего винта/маховика от одного крайнего положения в другое: оно должно выполняться плавно, и без заеданий.
• Присоединительные элементы не должны иметь внешних механических повреждений – трещин, царапин, а также быть очищенными от масел, жиров и загрязнений.
• Переодическая проверка манометров не должна быть реже одного раза в год. Критерием необходимости в проверке считается повышенная инерционность стрелки прибора.
• В качестве уплотняющих элементов – прокладок, ниппелей и пр. – не могут использоваться детали, не соответствующие условиям эксплуатации кислородных редукторов.

• Перед каждым применением проверяется (по манометру) герметичность соединений, утечка кислорода из баллона недопустима.
• При присоединённом к редуктору баллоне с кислородом запрещается выполнять какую-либо регулировку.
• Согласно правилам охраны труда между редуктором для кислородного баллона и остальной газосварочной аппаратурой стоит предусматривать монтаж предохранительных устройств, в том числе и для гашения пламени. Это могут быть обратные клапаны, рассчитанные на давление в баллоне, а также предохранительные затворы.

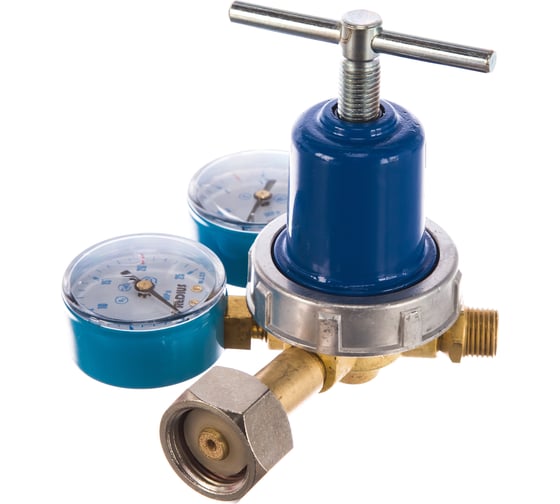

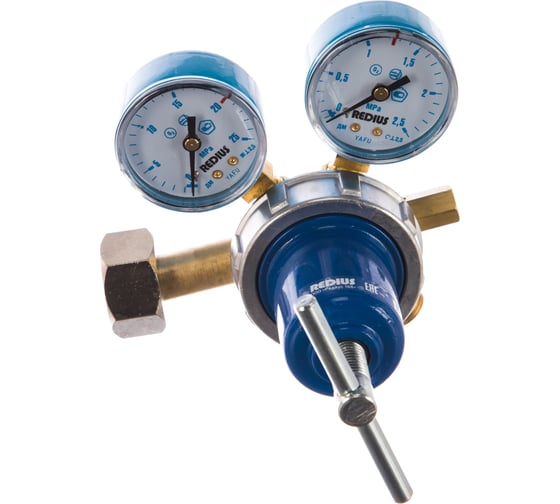

Редуктор газовый кислородный REDIUS БКО-50-4 СВ000009120

• Выходное соединение: М16х1.5
• Материал: латунь
• Входное давление: 200 бар

3 шт. за 5 787 р.

В упаковке 3 штук Цена за упаковку: 5 787 р. Цена за ед. товара: 1 929 р.

Спишите до 865 р. бонусами Начислим 21 бонус

• На складе: 30 шт.
• Самовывоз: 23 апреля, после 09:00, в 3 магазинах
• Курьером: 24 апреля, от 200 р.

Редуктор кислородный REDIUS БКО-50-4 СВ000009120 активно используется на строительных площадках, в крупных автосервисах, а также в промышленности совместно с любыми инструментами и оборудованием, предназначенными для газосварочных работ (резаки, горелки, автоматы, полуавтоматы). Все конструктивные элементы устройства: редуцирующий узел, мембрана, клапан, пружина и другие детали, — изготовлены из высокопрочных материалов, что является гарантией продолжительного срока службы регулятора.

Технические характеристики кислородного редуктора REDIUS СВ000009120

• Небольшие размеры и низкий вес редуктора кислородного REDIUS БКО-50-4 СВ000009120 значительно облегчают его хранение, транспортировку и установку;
• Предназначен для понижения давления кислорода, поступающего из баллона, до рабочего давления;
• Величина рабочего давления поддерживается на установленном уровне в автоматическом режиме;
• Манометры для контроля входного и выходного рабочего давления;
• Регулирующий винт с Т-образной рукояткой;
• Ниппельное присоединение для газового рукава;
• Наличие входного фильтра для отчистки газа;
• Простота использования;
• Повышенная износостойкость;
• Долгий срок службы.

Нашли ошибку в описании?

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 0,93

Документация

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

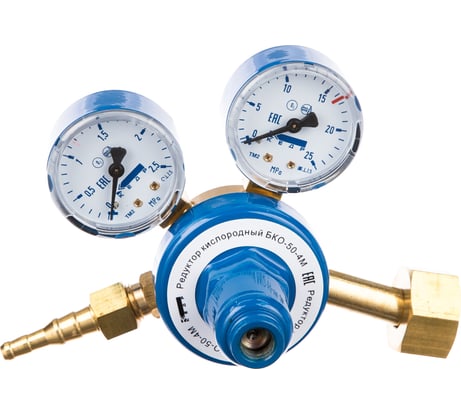

Редуктор кислородный БКО-50-4М КЕДР 1300006

Для этого товара до 616 бонусов можно списать в счет покупки при оплате на сайте картой Сбербанка с достаточным числом бонусов, но общая сумма оплаты должна быть не менее 2000 рублей.

Все условия участия в программе «Спасибо от Сбербанка»

Редуктор кислородный БКО-50-4М КЕДР 1300006 предназначен для понижения давления кислорода, поступающего из баллона и автоматического поддержания постоянного рабочего давления.

Технические характеристики кислородного редуктора Кедр 1300006

• Тип газа кислород
• Назначение Баллонные
• Подогреватель газа нет
• Габариты, мм 165х140х100

Произведено

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Отзывы о редукторе Кедр БКО-50-4М 1300006

просьба уточнить из какого материала сделан редуктор( какой металл)

Здравствуйте, Вася!»Корпус, входная трубка и выходной штуцер — алюминий Гайки вход и выход, выходная трубка — латунь»

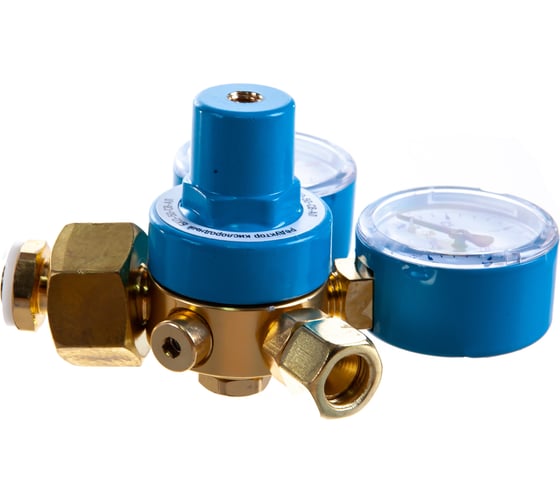

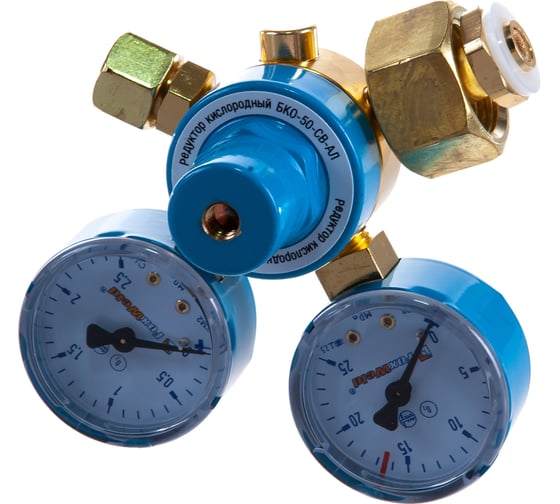

Редуктор БКО-50-СВ-АЛ кислородный, 2 манометра Foxweld 4428

• Выходное соединение: М16х1.5; 6.3 мм; 9 мм
• Материал: алюминий
• Входное давление: 200 бар

Спишите до 454 р. бонусами Начислим 11 бонусов

• В вашем городе:32 шт.На складе: 32 шт.
• Самовывоз: завтра, после 17:00, из магазина
• Курьером: 20 апреля, от 190 р.

Редуктор БКО-50-СВ-АЛ Foxweld 4428 предназначен для понижения и регулировки давления газа, поступающего из баллона, и автоматического поддержания на необходимом уровне рабочего давления газа при питании постов и установок газопламенной обработки.

Технические характеристики кислородного редуктора Foxweld 4428

• Единица товара: Штука
• Вес, кг: 0,59
