Первое знакомство с газовыми баллонами

Современный газовый баллон соответствует ГОСТ 949-72 и представляет собой прочный цельносварной элемент из углеродистой либо легированной стали. Согласно стандарту, толщина стенок баллона не может быть меньше 2 миллиметров. Для того, чтобы находящийся внутри газ давил одинаково на верхнюю и нижнюю части, их делают вогнутой и выпуклой. Сами баллоны, в зависимости от находящегося в них веществе и его количества могут иметь разные размеры, форму и цвет. Но одно остается неизменным – любой газовый баллон обязательно должен иметь паспортные данные, присваиваемые на заводе. В верхней части находится горловина, снабженная резьбой, в которую и вставляется вентиль.

Маркировка вентиля

Конструкция вентилей крайне эффективна и позволяет им быть одинаковыми вне зависимости от того, чем именно заполнен баллон. Впрочем, содержимое обычно влияет на то, в какой цвет будет выкрашен данный элемент на заводе с целью лучшей идентификации:

  • Красный цвет – пропан-бутановый вентиль;
  • Синий цвет – кислородный вентиль;
  • Белый – ацетиленовый вентиль.

Как различить бракованное или контрафактное изделие

В первую очередь смотрите на этикетку. Ее основная надпись должна занимать две трети общей площади этикетки и при этом высота букв должна составлять ровно 6 сантиметров. Таковы стандарты. В обязательном порядке присутствует следующее: номер емкости, товарный знак производителя, масса пустого изделия, указание вместительности баллона, даты выпуска и освидетельствования (прошедшего и следующего), пробное гидравлическое давление и прочее.

Следующие детали должны насторожить вас при покупке баллона

  • Неисправность вентиля – не поворачивается маховик или присутствуют иные проблемы;
  • Коррозия, вмятины или прочие повреждения на теле баллона и вентильной части;
  • Просрочена дата освидетельствования;
  • Чувствуется газ в воздухе;
  • Криво установленный или поврежденный башмак баллона;
  • На штуцере нет заглушки.

Важно! Ни в коем случае нельзя использовать содержимое газового баллона до конца. Во время прекращения эксплуатации остаточное давление внутри должно оставаться на уровне 0,5 кгс/см2.

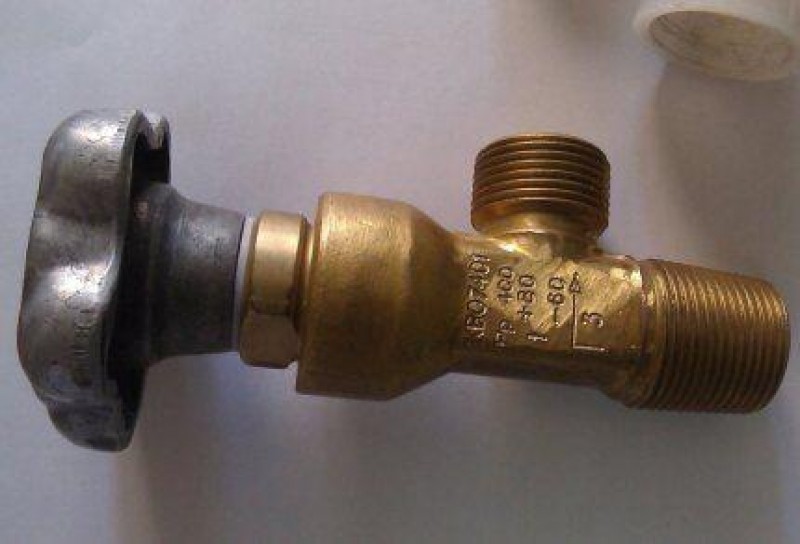

Устройство вентиля

Как мы говорили выше, вентиль в баллоне от пропана практически не отличается от того, что находится на емкости из-под кислорода или иного газа. Все они имеют примерно следующую конструкцию:

  • Прочный цилиндр, выполненный из стали, имеющий три отверстия. Каждое из этих отверстий снабжено резьбой и предназначено для закручивания на баллон, монтажа заглушки и гайки от клапана, приспосабливаемой в верхней цилиндрической части;
  • Маховик, монтируемый к штоку клапана посредствам гайки;
  • Запирающее устройство со штоком и пропускным клапаном. Такой клапан передает крутящий момент с маховика. Давление, которое способна выдержать эта деталь, варьируется от 15 до 190 атмосфер;
  • Прокладки, призванные максимально уплотнить соединения между всеми частями узла.

Как сделать ревизию вентиля высокого давления

Целью проверки является мониторинг утечек газа. Для этого на все соединения наносится мыльная пена, после чего вентиль открывается и проводится наблюдение за пеной на предмет образования там пузырьков. Проводить операцию необходимо дважды, нанося мыльный раствор заново.

Руководство по самостоятельному устранению неисправности газового вентиля

Сам по себе баллон цельный, и что-то сломаться там вряд ли может. Поэтому основное количество неисправностей касается газовых вентилей.

  • Ремонт осуществляется в хорошо проветриваемом помещении;
  • Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
  • Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
  • После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
  • Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
  • Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане.  Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.

Важно! Работа с газовыми баллонами потенциально опасна. Тем более что существует строгий запрет на снятие кранов в кустарных условиях. Помните, что лучше всего доверить это дело профессионалам, и к самостоятельным действиям необходимо приступать только в случае уверенности в своих силах, готовности неукоснительно соблюдать правила, и, конечно же, неотложности ремонта. Если же есть хоть малейшая возможность передать данную задачу в руки специалиста, ей настоятельно рекомендуется воспользоваться.

В целом же, редуктор, который является неразборным, необходимо менять раз в шесть лет. Что касается шлангов, то они должны быть армированные и подлежать осмотру не ранее, чем один раз в полгода при замене баллона.

Советы по пожаробезопасной эксплуатации газового баллона

  • Нельзя открывать вентиль чрезмерно быстро. В этом случае головка может быть наэлектризована струей газа, что приведет к взрыву;
  • Предохранительный клапан необходимо проверять на работоспособность каждый квартал;
  • Периодическая проверка утечки газа;
  • В случае с пропан-бутаном нельзя допускать нахождения на рабочем месте более одного баллона.

https://youtube.com/watch?v=w7Wzgz_P0Pk%3Ffeature%3Doembed

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Баллоны являются универсальным оборудованием для хранения и транспортировки газообразных веществ в бытовых и промышленных целях. Запорная арматура в них не вечна, поэтому со временем требуется замена вентиля на газовом баллоне. Произвести ее можно самостоятельно с соблюдением ряда правил техники безопасности.

Мы расскажем, как грамотно подобрать вентиль для оснащения газового баллона. Для самостоятельных мастеров мы приводим подробную инструкцию по смене изношенного приспособления. У нас вы узнаете, какие меры безопасности требуется соблюдать при установке запорного устройства на резервуар с газом.

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов

Стандартный газовый баллон в сборе состоит из следующих элементов:

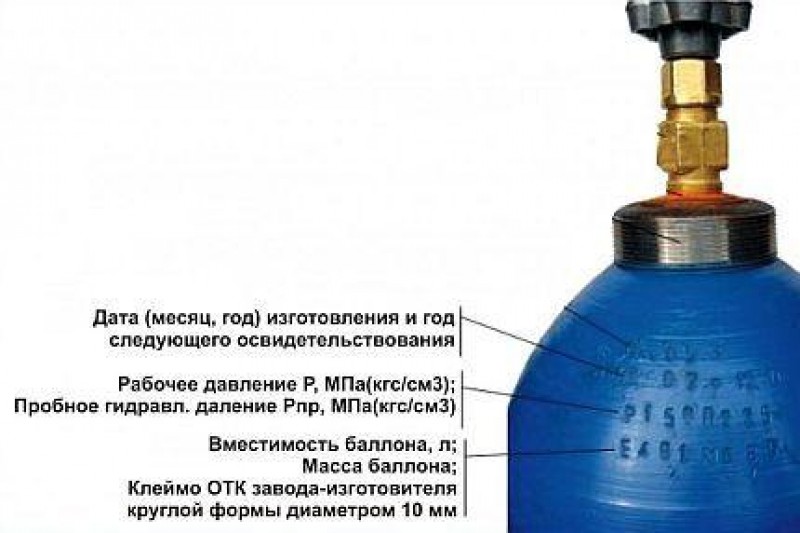

Важным элементом баллона являются также выбитые на нем технические сведения.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

Виды и устройство вентилей

Резьба у вентилей для газовых баллонов стандартизирована, а вот сами они могут иметь разнообразную конструкцию. На выбор модели вентиля влияет вид хранимого химического вещества, производственные особенности эксплуатации и количество денег.

Перед покупкой нового оборудования следует ознакомиться с вариантами исполнения и с внутренним устройством вентилей.

Классификация запорной арматуры для баллонов

Конструкционные особенности вентилей газовых баллонов обусловлены не прихотями инженеров, а соображениями техники безопасности.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Газовый вентиль модели ВБ-2. Эта модель вентиля положительно зарекомендовала себя ещё в советское время. Уже десятилетия она используется в быту и промышленности, принося минимум проблем

В зависимости от материала исполнения запорная арматура делится на латунную и стальную . Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов.

Различают следующие типы запорных кранов, в зависимости от типа хранимых химических веществ:

Вентили для ацетиленовых баллонов не изготавливаются из латуни, потому что содержащиеся в них вещества могут вступать в химическую реакцию с медью. Обычно для изготовления запорной арматуры этого типа применяют углеродистую или легированную сталь.

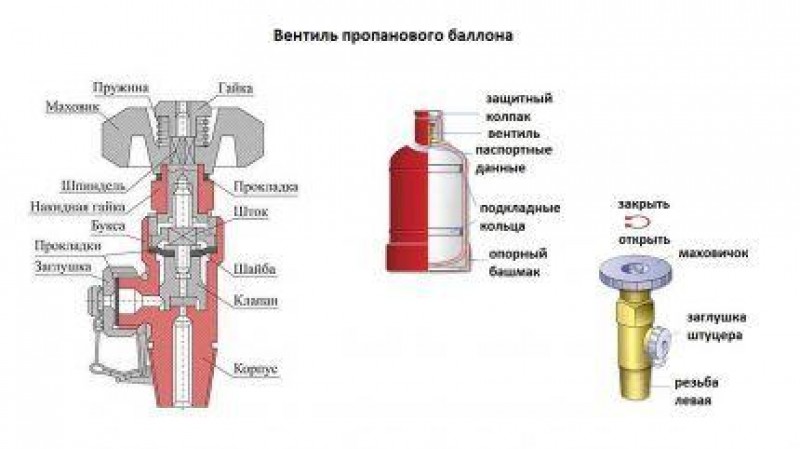

Устройство газового вентиля

Стандартный газовый вентиль имеет вид тройника, на каждом штуцере которого нарезана наружная резьба. Более продвинутые модели могут иметь дополнительный выступ – предохранительный клапан. Его предназначение – сброс избыточного давления в случае нагрева полного баллона или при неправильно осуществляемом заполнении.

Нижний штуцер вентиля используется для присоединения к газовому баллону, верхний – для крепления маховика, а боковой – для подключения коммуникаций для выхода и закачки газа. Устроен кран для газового баллона довольно просто.

Запорная арматура обычно состоит из таких общих элементов:

Подробно рассмотреть устройство вентилей на газовых баллонах каждого типа можно на представленных изображениях.

Изношенные вентили могут пропускать небольшое количество газа, что в закрытых помещениях может привести к непредсказуемым последствиям. Для предупреждения таких ситуаций используется заглушка на боковом штуцере, которая служит для дополнительной герметизации баллона при транспортировке и длительном хранении.

Про кислород:  Пластиковые баллоны с газом

Направление резьбы на выпускных отверстиях зависит от химических веществ, которые содержатся в баллонах: правое используется для негорючих газов (кислород, азот, аргон и т.д.), а левое – для горючих (водород, ацетилен, пропан и т.д.)

Принцип работы газового вентиля в собранном виде ничем не примечателен. Для подачи газа и его перекрытия достаточно просто медленно поворачивать маховик в соответствующую сторону.

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии.

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

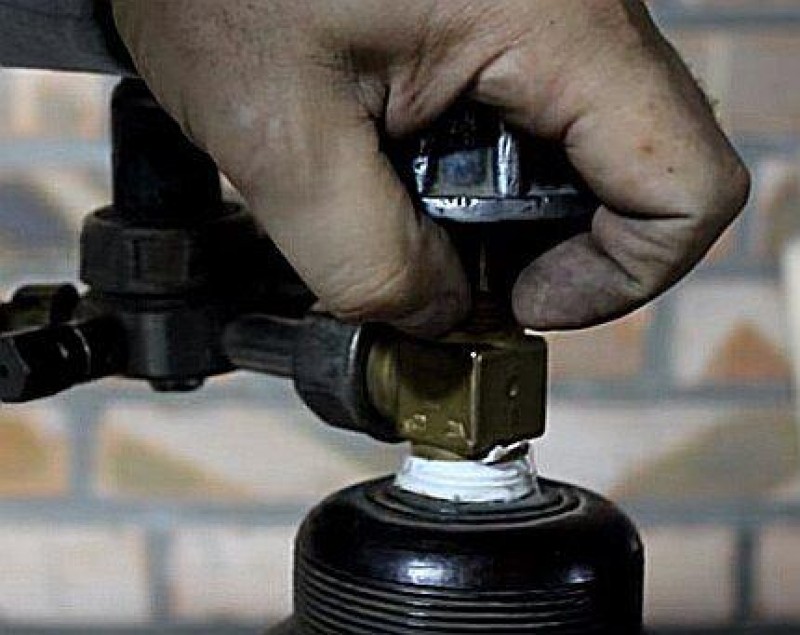

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из-за утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Если кроме замены запорного устройства баллона вам потребуется еще и замена крана , установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы.

Руководство по откручиванию вентиля

Именно с учетом этой проблемы и будет рассмотрены дальнейшие пошаговые действия по замене запорной арматуры. Зафиксировать корпус газового баллона можно множеством способов, рассмотрим некоторые из них.

Крепление ограничивающей планки

Понадобятся такие инструменты и материалы: трубный ключ, два болта длиной от 20 мм с двумя гайками и металлический уголковый профиль длиной не менее метра. Вместо уголка можно использовать любое другое изделие, в котором не жалко просверлить две небольшие дырки.

Далее нужно измерить расстояние между двумя ближайшими отверстиями на башмаке баллона и просверлить соответствующие дырки с одного края металлического профиля. После этого прикрутить железную планку к корпусу баллона с помощью болтов и положить его на бок. Такая конструкция не позволит баллону прокручиваться.

Затем нужно поставить ногу на металлический профиль, а рукой, с помощью ключа, аккуратно откручивать вентиль.

Пошаговая фотоинструкция процесса представлена ниже.

Приварка баллона к металлическому основанию

Этот метод довольно опасный, поэтому должен использоваться только профессиональным сварщиком с максимальной осторожностью. Башмак прихватывается в двух местах так, чтобы после откручивания вентиля можно было легко сорвать баллон с основания.

После приваривания корпуса арматура аккуратно откручивается с помощью трубного ключа. Затем внутреннюю резьбу баллона следует очистить от остатков уплотнителя.

Описанными вариантами способы фиксации газового баллона не ограничиваются. Для его закрепления можно использовать много альтернативных методов. На дне баллона иногда скапливается жидкий водяной конденсат, поэтому после извлечения вентиля обязательно нужно перевернуть емкость, чтобы из нее могла вытечь вода.

Прикручивание новой запорной арматуры

Перед закручиванием вентиля все соединяемые детали должны быть обезжирены для предотвращения засорения запорного механизма. Для этого можно использовать тряпку с обычным моющим средством или смоченную уайт-спиртом. После этого следует промыть поверхности обычной водой и дать им высохнуть.

Новый вентиль никогда не прикручивается к баллону на голую резьбу. Обязательно необходимо использовать уплотнитель: специальную резьбовую смазку или фторопластовую фум-ленту. Их наносят на нижний штуцер и только после этого закручивают вентиль.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Между вентилем и корпусом баллона не предполагается использования дополнительных прокладок, будет достаточно уплотнителя и соответствующего зажимного усилия

Толщина газовой фум-ленты больше сантехнической и составляет 0,1 – 0,25 мм, а её бобина должна быть желтого цвета. Наматывается лента с натяжением в 3-4 слоя. Лучше лишний раз её перекрутить при разрыве, чем сделать уплотнение рыхлым.

Зажимать вентиль желательно динамометрическим ключом. Стальная запорная арматура прикручивается с максимальным усилием 480 Нм, а латунная – 250 Нм. После зажима вентиля можно переходить к последующим действиям по тестированию герметичности получившегося соединения.

Проверка герметичности и завершение работ

При проверке герметичности соединения вентиля потребуется закачать в газовый баллон газ под давлением.

Это можно сделать двумя способами:

Сначала нужно под контролем манометра наполнить тестируемый баллон газом с давлением 1,5-2 атмосферы. После этого на соединение наносится мыльная пена и немного приоткрывается кран.

Если мыльные пузыри нигде не надуваются, то соединение герметично. Но если появляются хотя бы незначительные вздутия пены, то придется перекручивать вентиль заново.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

При погружении вентиля в воду желательно закрыть боковой штуцер заглушкой, чтобы вода и содержащиеся в ней взвешенные частицы не попали в запирающий механизм

Если баллон небольшой, то можно погрузить его вентиль в небольшой тазик с водой и посмотреть наличие пузырьков.

После замены запорной арматуры в паспорте газовых баллонов обязательно проставляется соответствующая отметка.

Следует помнить, что описанные выше способы замены отслужившего вентиля применимы только по отношению к металлическим резервуарам. Если у вас композитный баллон для хранения газа , так действовать нельзя из-за возможности повредить колбу и нарушить ее герметичность.

При выполнении работ по замене газового вентиля нужно не спешить и обдумать каждое последующее действие и его последствия.

Даже при соблюдении всех мер предосторожности описанные манипуляции с газовым оборудованием являются для новичка довольно опасным делом. Лучше всего доверить выполнять эти работы профессионалам, которые произведут их на специализированном стенде.

Как открутить вентиль на газовым баллоне: безопасные способы отсоединения вентиля

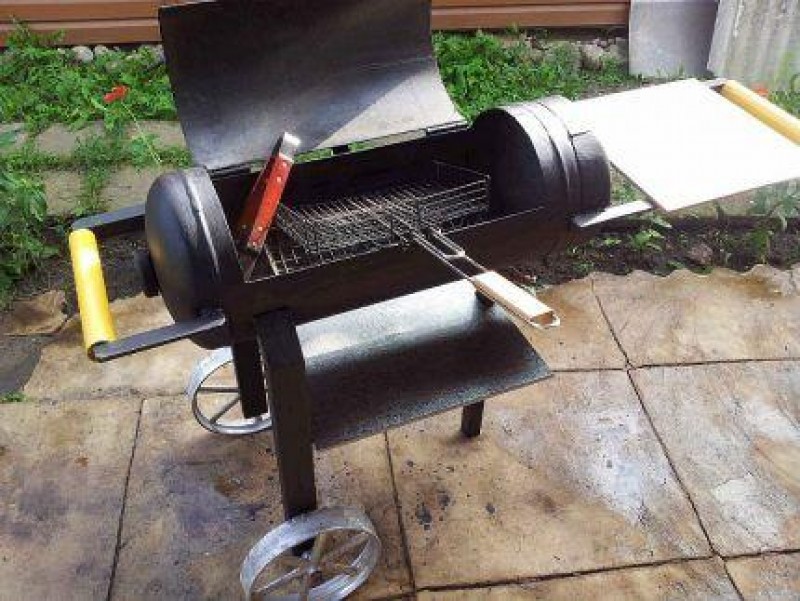

Из старого баллона можно соорудить различные полезные приспособления, начиная от мангала и заканчивая самодельной печкой. Но сначала нужно его разобрать, а для этого потребуется сноровка. Первым делом предстоит справиться с вентилем.

Виды и устройство вентиля

Так, основные конструктивные элементы можно подробно рассмотреть на следующем изображении.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Конструкция баллона и вентиля предельно проста. В зависимости от выбранного способа выкручивания крана предстоит использовать башмак, подкладочные кольца баллона, чтобы обеспечить надежную фиксацию его корпуса

Вентиль газового баллона – это запорная арматура, которая применяется для хранения, использования, наполнения и безопасной транспортировки сосудов (баллонов), работающих под давлением. Особенности их использования регламентируются Постановлением №91 о безопасной эксплуатации от 11 июня 2003 г., где указано, что каждое изделие должно соответствовать ГОСТу, иметь маркировку с обозначением рабочего давления и температуры.

Чаще всего на пропан-бутановых баллонах можно встретить вентили марки ВБ-2 и ВБ-1. Корпус такого крана крайне прост и оснащен маховичком, который легко вращается рукой. Такие вентили устанавливают на газовые баллоны на давление до 1,6 МПа. К ним возможно присоединение баллонного редуктора и регулятора давления, для чего в конструкции крана имеется накидная гайка с левой резьбой.

Присоединительные размеры вентиля марки ВБ-2:

  • на выходе для отбора газа СП 21,8 — 14 ниток на 1″ левая;
  • для установки на баллон – коническая резьба диаметром W19,2, W27,8, W30,3.

Боковой штуцер вентиля баллона, использующегося для хранения горючих газов, всегда делают с левой резьбой. А вот для негорючих – с правой. Эта мера призвана обезопасить обычного пользователя, решившего самостоятельно присоединить баллон к газоиспользующему оборудованию.

Таким образом предупреждается случайное взрывоопасное смешение, к примеру, пропан-бутана или водорода с кислородом.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Что касается материала изготовления, то запорную арматуру изготовляют из стали или латуни. На корпусе изделия обязательно содержится информация о допустимом давлении

Подробная инструкция по откручиванию крана

Ищете информацию о том, как быстро и безопасно открутить кран на пропан-бутановом газовом баллоне? Тогда читайте нашу инструкцию и смотрите пошаговые фото, размещенные чуть ниже.

Чтобы без всяких сложностей справиться с вентилем, который может «намертво сидеть» в горловине баллона, понадобится приложить силу. И, в зависимости от имеющихся под рукой приспособлений, может понадобиться помощник.

Если у вас один-единственный баллон, и вы впервые собираетесь скручивать вентиль, то придется повозиться, пока приноровитесь. Если же вы собрались разобрать баллон и поставить изготовление различных самоделок из баллонов на поток, то без хороших инструментов под рукой вам попросту не обойтись.

Сначала нужно выпустить остатки газа, если таковые имеются в этом баллоне. Для чего достаточно повернуть маховик вентиля в направлении, указанном на нем же самом. Если внутри еще остался газ, то услышите характерное шипение – это выходят остатки сжиженного газа.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Открутив маховик вентиля, нужно перевернуть баллон и слить остатки газа и конденсат, накопившийся на дне сосуда, в заранее вырытую ямку. Руки и лицо желательно защитить перчатками и маской соответственно

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Чтобы остатки газа никак не навредили, их нужно сразу же утилизировать. Лучший вариант – выжечь. Гореть может долго. Когда огонь угаснет, это место можно посыпать хлоркой или полить белизной, что позволит избавиться от неприятного запаха

Затем нужно закрепить корпус баллона. Как это сделать – полностью зависит от вашей фантазии и имеющихся под рукой приспособлений. Для этих целей используют сварку, металлические штыри, тиски, доску, зажимают баллон колесом большого автомобиля, крепят ремнем к дереву и еще много всяких вариантов. Поэтому подбирайте для себя тот способ фиксации, что будет удобен именно вам.

Главная задача – обездвижить баллон. Мы же рассмотрим процесс раскручивания вентиля на самом простом примере – с применением тисков. С пошаговой инструкцией можно ознакомиться в следующей фотоподборке.

В большинстве случаем проблем с отворачиванием вентиля не бывает – такой простой метод позволяет спокойно его выкрутить.

Обзор лучших способов выкрутить вентиль

Но рассмотренный способ – не единственный. Многие домашние умельцы предлагают ряд других вариантов, с применением различных подручных инструментов. Предлагаем 7 простых способов откручивания вентиля с применением подручных средств. Если у вас не получится с первого раза, то всегда можно применить другой вариант.

Способ #1 — зажим башмака в тисках

В тисках нужно зажать корпус баллона. Для чего башмак надежно фиксируют тисками.

Также понадобится разводной ключ и труба для удлинения ручки.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Закрепив башмак баллона, на вентиль надевают ключ. Чтобы хватило физической силы для раскручивания вентиля, на ручки ключа надевают металлическую трубу

Надев рукавицы, осталось взяться за удлиненную ручку ключа и, приложив усилие, крутить против часовой стрелки. Сначала все будет идти туго, но, сделав половину оборота, вентиль пойдет гораздо легче. В конце можно его выкрутить руками.

Про кислород:  Какой редуктор гбо выбрать

Способ #2 — зажим крана в тисках

Второй способ не менее прост, чем предыдущий. Все, что понадобится – зажать в тиски кран баллона, а крутить за корпус, используя для этого ремни.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Если ремней нет, но есть цепи, то их также можно использовать. Для чего их нужно зафиксировать на корпусе баллона, вентилем закрепленного в тисках, и с помощью лома или длинной металлической трубы крутить против часовой стрелки

Первый оборот будет сложным, а далее можно завершить выкручивание вручную, отложив металлическую трубу.

Способ #3 — тиски + металлический уголок

Этот вариант предусматривает такой же тип крепления баллона в тисках, как и предыдущий, – краном в тисках. Но вместо ремней и цепей потребуется металлический уголок. Его приваривают к башмаку в двух местах.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Уголок длиной около 1 м нужно приварить со смещением вправо – предстоит раскручивать баллон против часовой стрелки, поэтому пользователю должно быть удобно это делать

Этот способ со сваркой прост, если у вас есть в гараже сварочный аппарат и вы умеете пользоваться сваркой. Что касается безопасности, то не нужно бояться приваривать к башмаку металлическую конструкцию – баллон таким образом вы никак не повредите.

Способ #4 — использование двух ключей

Для реализации этого способа откручивания вентиля понадобится два ключа – №5 и №3.

Большим по размеру ключом (№5) предстоит зажать резьбу, на которую обычно накручивается транспортировочный колпак для защиты вентиля.

А ключ №3 будет использоваться для откручивания крана. Его ручку желательно удлинить, используя для этого подходящий отрезок трубы.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Если у вас нет опыта выкручивания крана подобным образом, то для реализации этого способа желательно пригласить помощника. Пока один пользователь будет придерживать ключ №5, второй человек сможет раскрутить кран против часовой стрелки, используя ключ №3 с рычагом

Способ #5 — приваривание башмака

При наличии сварочного аппарата и умения с ним обращаться, удобным будем способ с привариванием основания баллона (башмака) к какой-либо поверхности. Например, к металлическим ножкам стола или к верстаку. Причем, достаточно зафиксировать подставку сваркой в двух местах.

Затем можно использовать тот же ключ №3 с рычагом (длинная металлическая труба, которая надета на ручки этого ключа).

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Можно также приварить к башмаку уголок и зафиксировать его подручными средствами. Или же пригласить помощника – он будет придерживать уголок, чтобы баллон не смещался в процессе выкручивания вентиля

Способ #6 — ремни + ключ

Ремнями или цепями предстоит притянуть корпус баллона к чему-то, прочно зафиксированному – уголку, стволу дерева. Затем взять ключ №3 и откручивать кран, помня, что у него конусная правая резьба – т.е. крутить нужно против часовой стрелки.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

В качестве прочной опоры можно использовать дерево, растущее на участке, или любое другое приспособление, подходящее для этих целей. Если резьба не поддается, можно взять ключ №5

Способ #7 — фиксация баллона в яме

Еще один надежный способ фиксации – в яме. Для начала потребуется прикрутить к башмаку металлическую трубку длиной до 1 м. Для чего можно использовать уже имеющиеся отверстия в башмаке. Если же их нет, то просверлить.

Затем вырыть яму глубиной примерно в половину высоты сосуда, поместить внутрь подготовленный баллон с прикрученной трубкой, засыпать землей и утрамбовать слегка.

Осталось только взять ключ и раскрутить вентиль против часовой стрелки.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Способ с зарыванием баллона прост, но потребует от исполнителя значительных затрат времени и сил – ведь яму предстоит вырыть немаленькую. Зато можно обойтись без помощника

Зимой вместо ямы можно воспользоваться прорубью, приморозив в ней баллон.

Правила безопасности при работе с вентилем

Если вы никогда не занимались выкручиванием крана, то не лишним будет ознакомиться с правилами безопасности перед началом выполнения подобных работ.

Эксплуатация вентиля регулируется такими документами, как ПБ 12-368-00 «Правила безопасности в газовом хозяйстве», Постановление № 91 от 11 июня 2003 г. «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ГОСТ 12.2.008-75 .

Разборка, ремонт и замена вентиля должна проводиться только лицами, имеющими допуск на ремонт газовой аппаратуры. А ремонт устройства, находящегося под давлением, категорически запрещен. Поэтому, если вы заметили, что вентиль травит или неисправен, то правильным решением станет обращение к представителю газовой службы, а не заниматься ремонтом на свой страх и риск.

Если же вы хотите разобрать старый баллон, чтобы изготовить из него полезную самоделку по типу буржуйки , коптильни или газового гриля , то стоит помнить, что эти действия нельзя назвать безопасными. И отвечать за последствия придется именно вам.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Домашние мастера богаты идеями сооружения интересных и функциональных самоделок из старых газовых баллонов. Так, домашний мангал станет не только полезным приспособлением, но и весьма стильным дополнением интерьера беседки

Все действия по раскручиванию баллона следует проводить на улице или в хорошо проветриваемом гараже, другом помещении. А вот в квартире это делать категорически нельзя – такой опыт может завершиться взрывом .

Далее рассмотрим основные правила безопасности, которые важно соблюдать:

  • Для спуска остатков газа следует плавно и медленно откручивать маховик крана.
  • Баллон под давлением ни в коем случае не разбирать, пилить.
  • Рядом с разбираемым сосудом не должно быть других баллонов.

Если вы только собрались выкручивать вентиль и ничего еще не успели сделать, а в гараже, где стоял баллон, явно слышен запах газа, следует обеспечить максимальное проветривание этого помещения. Для чего открыть ворота, окна, двери (если такие имеются), а самому незамедлительно уйти.

Выкручивание вентиля с использованием тисков, металлической трубы и хомута:

Ознакомившись с простыми способами по выкручиванию крана газового баллона, можно выбрать для себя наиболее подходящий. Но важно помнить о правилах безопасности — к сожалению, нередки случаи, когда при небрежном обращении обывателей газовые баллоны взрываются. Поэтому, взвесив все за и против, лучше обратиться на заправочную станцию, где за символическую плату открутят кран со старого баллона или же выполнят его замену.

Чтобы надежно удерживать газы под давлением до 180 атм, используются баллоны с толстыми стенками до 6 мм. Для дозирования подачи газа применяются баллонные вентили, к которым присоединяются редукторы. Чтобы не изготавливать много разных редукторов по способу подключения, баллонные вентили выпускаются определенных размеров и стандартов, и рассчитаны на установку на газовые баллоны объемом от 10 до 40 литров. Каково их устройство и разновидности, а также правила эксплуатации, рассмотрим далее. Это поможет правильно подобрать оснастку и грамотно ее эксплуатировать.

Балонные вентили

Вентиль на газовый баллон является совершенно особым представителем запорно-регулирующей арматуры. Ведь данный узел должен обеспечивать не только точное дозирование потока газа, но и абсолютную герметичность, как корпуса, так и узла крепления арматуры и баллона. Классификацию запорной арматуры для баллонов выстраивают на основе содержимого емкостей высокого давления.

И на основе этого принципа вентили делятся на:

  • Арматуру для баллонов со сжиженным газом
  • Арматуру для кислородных баллонов
  • Арматуру для пропан-бутановых баллонов

Впрочем, особых конструкционных отличий между вентилями нет. Однако маркировка у данных устройств абсолютно разная. Так, вентиль кислородного баллона маркируется синим цветом, пропановый вентиль – красным, ацетиленовый – белым, водородный – зеленым и так далее, в соответствии с ГОСТами.

Для выполнения проверки на герметичность запорной арматуры, в сосуд закачивают газ под давлением с использованием компрессора или соединяют шлангом 2 баллона — тестируемый (пустой) и другой заполненный газом. Заполняют тестируемый сосуд газом до 2 атм, контроль проводят по манометру. Наносят мыльную пену на резьбовое соединение и чуть-чуть открывают вентиль. Если мыльные пузыри не появляются, то утечек нет, в противном случае нужно перекрутить вентиль заново и подтянуть гайки.

Проверку выполняют несколько раз подряд, в открытом и закрытом положении, при этом используя новую пену. Проверять герметичность спичкой или зажигалкой категорически запрещено – из-за возгорания и взрыва газовоздушной смеси. Важно знать про опасную ошибку, которую допускают пользователи с левой резьбой редуктора, если по привычке ее подтянуть неправильно, то утечки станут больше.

КОНСТРУКЦИЯ ВЕНТИЛЯ

В стандартном варианте газовые баллоны с пропаном объемом до 27 литров комплектуются клапанами КБ-2 или вентилями ВБ-2. Второй вариант считается более надежным. К вентилю присоединяется редуктор с помощью резьбы штуцера и накидной гайки. Степень герметичности соединения регулируется рожковым ключом. Для уплотнения устанавливается одноразовая прокладка.

Соединения с клапаном не всегда герметичные и часто приводят к утечке газа.

Конструктивно вентиль состоит из следующих элементов:

  • стального корпуса в форме тройника с резьбой;
  • запорной части;
  • маховика;
  • уплотнителей.

Тип вентиля должен соответствовать характеристикам содержимого емкости и самого баллона.

Цвет баллона говорит о том, какой газ там находится:

  • красный цвет – пропан-бутан;
  • черный – азот;
  • синий цвет – кислород;
  • зеленый – водород;
  • белый цвет – ацетилен.
  • Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
  • Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
  • В пределах рабочего места должен находиться только один закрытый газовый баллон.
  • Откручивать маховик необходимо медленно с целью предупреждения его электризации.
  • К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

В зависимости от материала исполнения запорная арматура делится на латунную и стальную. Выбор металла для изготовления корпуса вентиля обусловлен видом содержащихся в баллоне газов.

  • Ацетиленовые. Корпус таких баллонов окрашивается в белый цвет. Специальные вентили используются в баллонах с ацетиленом, хлором, аммиаком и другими агрессивными веществами.
  • Кислородные. Баллоны окрашиваются в синий цвет и предназначаются для хранения кислорода, аргона, водорода, азота, углекислого газа и других инертных газов.
  • Латунный или стальной корпус.
  • Сальниковый вентиль или маховик, присоединяющийся к корпусу накидной гайкой.
  • Внутренний запирающий механизм с клапаном и штоком.
  • Уплотнительные прокладки.
  • Заглушка на выпускное отверстие.
  • Ремонт осуществляется в хорошо проветриваемом помещении;
  • Открываем запорный узел, чтобы дать остаткам газа выйти наружу;
  • Чтобы вывернуть вентиль вручную или газовым ключом, необходимо прогреть этот элемент. В этом случае никакой опасности нет, так как в баллоне находятся только газовые пары, а не их смесь с воздухом, которая и является взрывоопасной в первую очередь. Единственное, за чем необходимо следить – умеренный нагрев конструкции, так как перегрев может повысить давление в баллоне. Смысл прогрева заключается в том, что металл расширяется и вентиль становится возможно выкрутить даже вручную, либо с небольшим усилием рычага в виде того же газового ключа;
  • После снятия элемента конический штуцер герметизируют – на него накладывается уплотнитель, либо фторопластовая лента;
  • Монтируется новый вентиль, после чего факт и время ремонта заносятся в паспорт баллона. Монтаж осуществляется специальным динамометрическим ключом, который дает возможность правильно дозировать усилия и не сорвать резьбу. Максимальное разрешенное в этом случае давление составляет 480 Нм для стальных, и 250 для латунных вентилей;
  • Сняв вентиль с баллона, необходимо слить из него конденсат, если речь идет о широко используемом нами пропан-бутане. Данная процедура практически никем не выполняется, несмотря на то, что она крайне желательна. Однако сливать необходимо вдали от жилых домов, так как конденсат сей имеет крайне неприятный запах.
Про кислород:  Заправка на 63 газовых станции

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Самостоятельная работа

Что делать если газовый баллон пропускает газ? Потребуются следующие манипуляции (пригодно лишь для моделей ВК-94).

Берётся гаечный ключ 2,7 см. Подтягивается гайка (обозначена на изображении). Вектор движения – по часовой стрелке (ЧС).

Когда открывается маховик, и травит кран пропанового баллона, открутите маховик по обратному вектору до самого предела.

Если эти варианты не дали эффекта, то необходимо:

В ней должно иметься два отверстия:

  • внутреннее — максимум 8,5 мм.
  • внешнее – идентично параметру гайки изнутри (диаметру).

После установки нового изделия шток должен размещаться очень плотно. Его потребуется забить. Можно это сделать молоточком или плоской стороной ключа. После чего на свою позицию возвращается маховик и завинчивается гайкой. Её следует завинтить не до предела. Пружину здесь зажимать не надо. Она должна быть натянутой. Иначе не получится вращения маховика.

Такие меры часто становятся решением в дилемме — что делать, если травит газовый баллон? Важно в конце операции узел поставить назад на баллон и завинтить гайкой. Вектор – по ЧС

Нужен ключ 2,7 см. Усилие: 5-7 кг. Завинчивать не до предела.

Если у вас кран ВКБ, самостоятельно его разборку проводить нельзя. Если в ёмкости ещё присутствует газ и даже малый процент остаточного давления, вскрытие гайки опасно для жизни! Ведь только она сдерживает давление в этом агрегате. Его ремонтировать можно только в опустошённом состоянии.

С задней части такого вентиля есть незначительное отверстие. Если пробиваются диафрагмы, из него выходит газ.

Устройство и особенности.

Все запорныеустройства устроены практически одинаково и состоят из таких деталей:

  • Стального корпуса в форме тройника, каждая сторона которого имеет резьбу: нижняя — для накручивания на баллон, верхняя цилиндрическая – для гайки от клапана, боковая – под заглушку;
  • Запорной части, имеющей в своем составе пропускной клапан и шток, который передает крутящий элемент с маховика на клапан;
  • Маховика, который при помощи гайки подсоединен к штоку клапана.
  • Уплотняющих прокладок, которые расположены между всеми деталями и обеспечивают дополнительную надежность такой конструкции.

Отличительной особенностью данного запорного устройства является способность выдерживать постоянно давление от 15 до 190 атмосфер.

Особенности устройства и маркировка газового вентиля

Изготовление и использование газобаллонных установок осуществляется по все еще действующим советским ГОСТ NoNo 15860, 949-73, 9731-79 и 12247-80. Сосуды производятся из стали марок: 45, 30ХМА, 30ХГСА и 34CrMo4. Предельно разрешенное давление варьируется от 1.6 МПа до 19.6 МПа, а толщина стен в пределах от 1.5 до 8.9 мм. Баллон укомплектован колпаком, накручивающимся на особую резьбу и полностью защищающим вентиль. В некоторых конструкциях он приваривается и таким образом защищает вентиль от повреждений.

  • корпус газобаллонной установки металлический или композитный;
  • запорно-регулирующая арматура;
  • защитный колпак;
  • транспортировочные фиксирующие кольца;
  • башмак для устойчивости конструкции;
  • металлическая табличка с техническими данными.

Стандартный вентиль ГБ выполнен в форме тройника с тремя выходными резьбовыми штуцерами. Последние модели выпускаются с предохранительными устройствами в виде дополнительного выступа для сброса излишнего давления, образовывающегося при нагревании или неверном наполнении. Штуцер внизу подключается к ГБ, на верхний крепится маховик, а установленный сбоку — для технологического заполнения и сброса среды.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Типы вентилей классифицируются по виду заполняемых реактивов:

  • Ацетиленовые – белого цвета со специальным вентилем для контактов с химическими активными веществами.
  • Кислородные – синего цвета, предназначенные для наполнения: O2, Ar, Н2, N2 и СО.

Сколько кубических метров в 50-ти литровом баллоне сжиженного газа

Ответ: 5 кубов.

1000 литров сколько кубов? Ответ: 1 метр кубический. 10000 литров сколько кубов? Ответ: 10 куб. м. 140 литров это сколько кубов? Ответ: 0,14 метров куб. 1500 литров сколько кубов? Ответ: 1,5 кубических метров.

Для простоты расчетов предлагаем вам воспользоваться нашим онлайн калькулятор перевода литров в кубы, однако вы всегда можете сделать это самостоятельно, воспользовавшись обычным калькулятором, чтобы перевести кубы в литры или литры в кубы.

Здравствуйте ! прошу модераторов пока не ругать меня, я не знаю где еще поинтересоваться. приобрел пару пустых балонов из под фреона, хочу сделать небольшой ресивер для воздуха. компресор тоже от холодильника отечественного. а какое давление могут выдержать эти балоны? так чтоб не рванули!!! просмотрел ваш форум по приспособлениям холодильшика не нашел ответ. зато фото балонов нашел.

Разновидности баллонов

Различают изделия по виду наполнителя:

  • для сжатых газов и сжиженных;
  • кислородные;
  • ацетиленовые;
  • содержащие пропан-бутан.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

Различают разные виды баллонов в зависимости от вида газа в нем.

Для транспортировки сжатых и сжиженных газов используют стальные цилиндрические сосуды, объемом от 0,4 до 55 дм 3 , с конусным отверстием в горловине с резьбой. Именно в это отверстие вкручивается запорный вентиль баллонный. Для каждого газа различается конструкция вентиля, для того чтобы кислородные клапаны не вкручивались в баллоны с другим газом.

Чтобы установить клапан, нужно насадить кольцо с наружной резьбой на горловину для предохранительного колпака. Предохранительный колпак защищает вентиль баллона от ударов при транспортировке.

Наружный цвет баллона и цвет наименования газа различается в зависимости от вида газа в нем:

  • голубой с черной надписью – содержит кислород;
  • белый с красной надписью – содержит ацетилен;
  • темно-зеленый с красной надписью – содержит водород;
  • красный с белой надписью – содержит пропан.

На верхней сферической части отсутствует краска, тут выбивают паспортные данные баллона. В паспортные данные входит: тип, заводской номер, товарный знак изготовителя (завода), масса пустого изделия, вместимость, испытательное и рабочее давление, дата изготовления, клеймо Госгортехнадзора, клеймо ОТК и дата следующего испытания.

Кислородный баллон – это стальной цилиндрический сосуд со сферическим дном и горловиной для запорного вентиля. В нижней части приваривается «башмак» для установки в вертикальное положение. На кислородном баллоне также имеется кольцо с резьбой для защитного колпака.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

На верхней части указаны паспортные данные баллона.

Ацетилен хранится в белых баллонах, их устройство аналогично конструкции для кислорода. Вентиль ацетиленовый не имеет присоединительную резьбу, редукторы крепятся специальным хомутом, который имеется непосредственно на самом редукторе.

Баллоны для пропан-бутана по устройству сварные, изготавливаются из листовой стали с продольным швом и кольцевыми швами по днищу. Толщина стали – 3 мм. Верхнее днище имеет «горловину», а нижнее – «башмак». Особенностью устройства вентиля для пропан-бутана является то, что боковой штуцер имеет левую трубную резьбу на 14 ниток.

Обод на баллоне в большинстве случаев имеет 4 отверстия. К ним можно закрепить на болтах металлический уголок длиной примерно метр-полтора.

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

И дальше – как во втором варианте, опустить баллон вентилем вниз, закрепить вентиль в тисках и, упираясь в уголок, прокрутить баллон.

Редукторы предназначены для понижения давления сжатого газа в баллоне или трубопроводе до рабочего давления, под которым газ должен поступать в горелку или резак, и для автоматического поддержания этого давления на заданном уровне. Кроме того, при помощи редуктора производиться регулирование давления и расхода сжатого газа, а также перекрытие подачи его при прекращении работы.

От работы редуктора в значительной степени зависят качество и экономичность процесса газовой сварки, резки и других видов газопламенной обработки металлов. Для правильного выбора редукторов нужно знать его характеристику и ли уметь ее определять. К числу основных характеристик редукторов относятся рабочее давление, пропускная способность, чувствительность регулировки, перепад давления и предел редуцирования.

Пропускная способность характеризуется количеством газа, которое может быть пропущено в единицу времени, обычно в дм 3 /с (м 3 /ч). Рамповые редукторы имеют пропускную способность до 6945010 -3 дм 3 /с (250 м 3 /ч), а постовые – не более 1666810 -3 дм 3 /с (60 м 3 /ч).

Чувствительность регулировки P (кгс/см 2 ) характеризуется изменением рабочего давления газа при повороте регулировочного винта на 90, или на ¼ оборота, и определяется по формуле

P2 – то же после поворота регулировочного винта на ¼ оборота в кгс/см 2 .

Для постовых кислородных редукторов P обычно составляет 0,51,5 кгс/см 2 (0,050,15 МПа).

Перепад давления представляет собой величину изменения рабочего давления в камере низкого давления редуктора при прекращении отбора газа. Перепад давления P определяется по формуле

Устройство вентиля на газовом баллоне и способы его замены в случае необходимости

где P1 – давление в рабочей камере после прекращения отбора газа в кгс/см 2 ;

P2 – то же при отборе газа в кгс/см 2 .

Для постовых редукторов P составляет 1530%.

Пределом редуцирования называется наименьшее давление газа в баллоне или сети, при котором рабочие давление в редукторе начинает быстро падать. Обычно предел редуцирования примерно в два раза превышает рабочее давление газа после редуктора: P1min 2P2, где P1min – давление в баллоне,

P2 – рабочее давление.

Одной из неполадок при эксплуатации редукторов является самотек, т.е. просачивание газа из камеры высокого давления в камеру низкого давления при полностью закрытом клапане. Это происходит вследствие износа клапана или неплотного прилежания его к седлу. Для устранения самотека уплотнитель клапана шлифуют и полируют наждачной бумагой, натянутой на стекло, а седло клапана притирают.

Оцените статью
Кислород
